Projecteurs LED : comparer optiques, montage et performances utiles
Pour un chantier en France, nous partirons de la surface à éclairer, en intégrant l’entretien et la maîtrise de la lumière hors de la zone utile. Terrain de sport, façade et parking peuvent demander des supports, des commandes et des optiques différents, même à puissance égale. Nous comparerons le prix après avoir défini la pose, l’usage et la photométrie. Le catalogue aidera à préparer les demandes sans remplacer le calcul et les documents du modèle.
Comment choisir un projecteur LED ?
Avant de choisir la référence, nous comparerons le montage et la distribution à l’usage prévu. Le projecteur permet de viser des éléments ou des surfaces. Les variantes pour parcs, places, façades ou installations sportives devront avoir des protections et des optiques adaptées à chaque site.
Tension d’entrée
Nous ne supposerons pas qu’une référence accepte toutes les valeurs citées : 110–120VAC, 220–240VAC et AC/DC12V–60V concernent des versions différentes. En France, nous choisirons selon l’alimentation disponible, sans nous appuyer sur une liste générale de pays. Nous comparerons la fréquence, la tension et le type de courant du circuit au marquage.
Flux lumineux
Nous comparerons la consommation et la photométrie avec le flux en lumens. Ce chiffre ne détermine seul ni la luminosité perçue ni l’éclairement utile. Si l’orientation ou la distribution change, un flux supérieur peut ne pas apporter plus de lumière au point nécessaire.
Puissance
La puissance désigne la consommation électrique, pas la lumière reçue. La gamme de 10W à 1000W et les exemples de 10W–50 watts à 3–5 mètres ne suffisent pas à dimensionner l’installation. Si vous étudiez un projecteur de 500W en hauteur, vérifiez aussi la photométrie, le support et l’accès pour l’entretien.
Angle de faisceau
Choisissez l’ouverture selon le niveau requis, l’orientation et la distance, sans vous baser seulement sur la taille de la zone. Le catalogue cite de 3° à 140° : une optique étroite peut valoriser des arbres ou des détails de façade. Pour d’autres géométries, vous pouvez étudier des ouvertures larges, comme 120° ou 70 × 140°, en vérifiant leur distribution.
Température de couleur
Pour distinguer les options du catalogue, interprétez la température de couleur proximale comme la teinte du blanc. Vous pouvez comparer les variantes suivantes :
- 3000K : blanc chaud, d’aspect plus jaune.
- 4000K–4500K : blanc neutre, qui ne reproduit pas toutes les variations de la lumière solaire.
- 5500K–6500K : blanc froid, d’aspect plus bleuté.
Identifiez la combinaison de l’optique et de l’orientation qui dirige l’émission du projecteur. L’usage intérieur ou extérieur est possible lorsque la référence convient à l’environnement et au montage précis.
Vous pouvez étudier le remplacement d’appareils aux halogénures métalliques ou au sodium haute pression par des LED, après avoir vérifié l’installation et le résultat prévu.
En comparant les LED aux sources à décharge, rappelez-vous qu’elles produisent aussi de la chaleur à gérer. Considérez également l’électronique et les matériaux en fin de vie : l’appareil complet ne peut pas être qualifié de dépourvu d’impact environnemental.
Caractéristiques et avantages des projecteurs LED
Comparez l’ouverture du projecteur entre optiques étroites, larges ou asymétriques selon la surface utile. Une plage de 120–180° ne garantit pas moins de pollution lumineuse : il faut coordonner distribution, défilement et orientation pour limiter les émissions hors de l’objectif.
Nous comparerons la puissance totale et le flux du luminaire dans les mêmes conditions, en considérant les horaires, la commande et l’appareil remplacé. Les 100–150 lm/W sont des exemples d’efficacité, pas une limite actuelle du marché ni une preuve automatique d’économie de 80%.
Pour évaluer les 50000 heures annoncées, demandez le critère de maintien du flux et les conditions thermiques. Ne les interprétez pas comme une durée double par rapport à toute lampe précédente. Le récit d’un appareil fonctionnant depuis 2013 pendant plus de 7 ans est une anecdote de la source, non généralisable à toute la gamme.
Si vous avez besoin d’un allumage immédiat, vérifiez la réponse de la commande et de l’appareil complet. La source LED ne demande pas la montée en température propre à une lampe à décharge.
Nous demanderons la température, le courant et les essais du modèle, en distinguant la dépréciation du flux des défaillances des autres composants. Nous n’attribuerons pas à toutes les LED les pertes de 1% à 3000 heures ou de 3% à 10000 heures de l’exemple.
Nous confirmerons quelles pièces la conception permet de remplacer et comment maintenir la protection. Si le boîtier est réutilisé avec une autre source, nous vérifierons l’ensemble obtenu. Une référence ne sera pas considérée comme réparable sans connaître sa procédure.
Familles de projecteurs LED
En consultant les fabricants de projecteurs LED, nous vérifierons les fonctions disponibles pour chaque modèle. Un appareil peut associer cellule crépusculaire, variation et format modulaire : ces familles commerciales ne s’excluent pas.
- Projecteurs pour installations sportives extérieures
- Projecteurs LED basse tension
- Projecteurs LED solaires
- Projecteurs DOB
- projecteurs à commande crépusculaire
- Projecteurs LED de secours avec batterie de secours
Pour l’extérieur : projecteurs pour installations sportives
Nous étudierons les modulaires pour le tennis, le basket-ball, le football ou d’autres grandes surfaces lorsque leur photométrie convient. Nous vérifierons l’accès, la dissipation et les possibilités réelles de remplacement, sans déduire la facilité d’entretien du format. Certaines conceptions permettent d’orienter séparément les modules. La source décrit des unités de 50W, 100W ou 250W combinées dans des appareils atteignant 1000W, 1500W ou 2000W.
Projecteurs LED basse tension
Pour les mines, stations-service ou installations pétrochimiques, demandez une sélection spécifique, incluant la protection contre les explosions lorsqu’elle est nécessaire. Une tension inférieure à 110V ou 220V ne prouve ni la sécurité dans l’eau ni l’aptitude à ces environnements. Faites correspondre l’alimentation au marquage : les options ne sont pas interchangeables. Parmi les projecteurs basse tension vous trouverez des exemples AC ou DC de 12V, 24V, 36V, 48V ou 60V.
Projecteurs LED à haut flux de 250W-2000W pour stades et terrains de football
Projecteurs LED professionnels pour l’extérieur de 50W-600W
Projecteur LED solaire extérieur de 50W-200W
DOB et alimentation intégrée : vérifier la référence
Évaluez un DOB à partir des essais, de l’entretien, de la protection et des performances, sans déduire sa qualité de la région où il est vendu. Les 220–240VAC et le facteur de puissance de 0,5–0,6 du texte sont des exemples, pas une description de toute la technologie. DOB ne signifie pas absence d’électronique : Driver on Board indique une alimentation intégrée près des LED sur la carte ou dans une architecture proche.
Projecteur LED DOB
Nous confirmerons les possibilités de réparation et la procédure de garantie. L’intégration des composants peut réduire les dimensions sans démontrer un faible coût global ou une fréquence élevée de pannes. Nous vérifierons la température, l’isolation, le scintillement et le comportement électrique dans les documents de l’ensemble. Sur secteur, le redressement et la régulation du courant font partie de la solution électronique.
Où utilise-t-on les projecteurs ?
Vous pouvez examiner les usages suivants en vérifiant toujours leur adéquation au modèle et au projet :
Description et texte de l’image
- Tunnel
- Terrain de sport
- Chaussée
- Mât de grande hauteur
- Installations sportives : terrains de football, de basket-ball, de tennis et autres espaces selon la photométrie.
- Espaces publics : parcs, places, jardins, voies et éclairage sur grands mâts.
- Éclairage paysager des arbres et des autres éléments du jardin.
- Éclairage industriel des entrepôts, ateliers et usines.

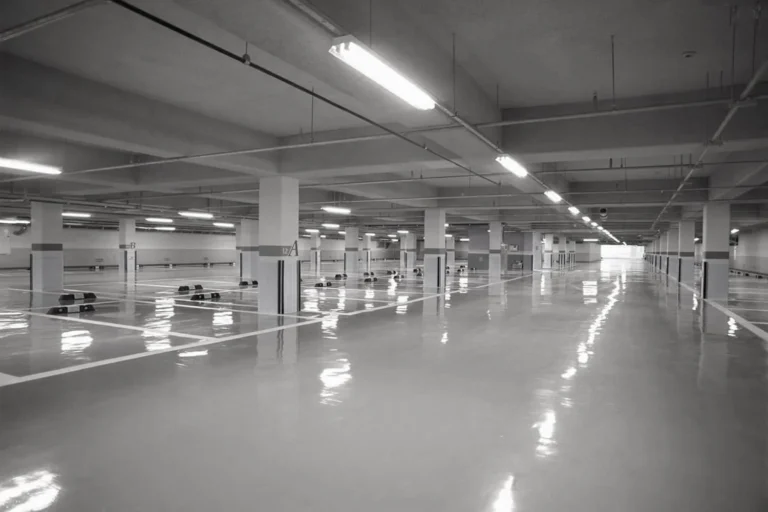

- Éclairage commercial des gares, métros, parkings et autres espaces.
Comparer un projecteur LED aux autres technologies
Justifiez la rénovation par la consommation, l’entretien et les performances maintenues, sans considérer les avantages d’un changement de source comme universels.
Nous relèverons la consommation avec les auxiliaires, car les watts de l’ancienne lampe peuvent exclure leurs pertes. Dans la comparaison avec le sodium haute pression ou les halogénures métalliques, nous vérifierons la photométrie, le flux et les performances maintenues. Le tableau propose des équivalences indicatives sans résoudre à lui seul le remplacement.
Équivalence indicative entre projecteurs aux halogénures métalliques/HPS et LED
| Projecteurs aux halogénures métalliques ou au sodium haute pression (HPS) | Projecteurs LED | Flux lumineux effectif |
|---|---|---|
| 150 W | 50–60 W | 6000–7000 lm |
| 250 W | 80–100 W | 10000–13000 lm |
| 400 W | 150–180 W | 20000–24000 lm |
| 600 W | 240–250 W | 30000–32000 lm |
| 1000 W | 300–400 W | 38000–44000 lm |
| 1500 W | 500–750 W | 60000–75000 lm |
| 2000 W | 800–1000 W | 100000–120000 lm |
Quelle puissance de projecteur le projet demande-t-il ?
Le tableau présente des exemples d’usage, pas une attribution automatique de watts par hauteur. La liste commerciale comprend 10W, 20W, 30W, 50W, 70W, 100W, 150W, 200W, 250W, 300W, 400W, 500W, 1000W et 2000W : l’aptitude doit être vérifiée pour chaque application.
| Lieu d’utilisation | Puissance | Hauteur d’installation | Lumens (lm) |
|---|---|---|---|
| Jardin ou cour | 10W–50 watts | 3m-5m | 800-4000lm |
| Parking | 100W-150W | 6m-8m | 10000-18000lm |
| Chaussée | 30W–250 watts | 6m-14m | 3000-30000lm |
| Tunnel | 50W–150 watts | 6m-8m | 6000-18000lm |
| Terrain de football | 500 watts–1000 watts | 10m-20m | 60000-130000lm |
| Court de tennis | 150 watts–250 watts | 8m-10m | 18000-30000lm |
| Grand mât sur une place ou une vaste surface extérieure | 400W–2000 watts | 15m-50m | 50000-230000lm |
Couverture des projecteurs
Ne confondez pas la surface atteinte par le faisceau avec la zone utile d’éclairement uniforme. Pour définir la couverture, reliez l’inclinaison, la hauteur et la photométrie au niveau requis sur le plan d’usage.
Nous pourrons estimer la géométrie délimitée par l’ouverture pour un faisceau circulaire, symétrique et perpendiculaire au plan. Le calcul ne démontre ni l’uniformité ni l’atteinte du niveau prévu : il décrit seulement l’étendue géométrique.
- Rayon sur le plan cible : r = h × tan(θ/2), avec θ l’angle du faisceau et h la hauteur perpendiculaire
- Aire de couverture circulaire : A = πr²
- Exemple : h=5m, θ=60° → r=5×tan(30°)≈2,89m → A≈26,4m², aire centrale définie par la largeur à mi-hauteur (FWHM).
- La formule approchée largeur = distance × angle en degrés × 0,018 ne constitue une approximation que pour les petits angles. Pour des ouvertures supérieures, utilisez la relation trigonométrique et la photométrie ; ne l’appliquez pas à 120°.
Avant de retenir les surfaces commerciales d’un appareil de 100W et 13000lm, nous vérifierons la distribution réelle : sans photométrie ni objectif, elles ne constituent pas un calcul contrôlable. Les références de 500–800 ft² correspondent à environ 46,5–74,3 m². Celles de 1000–2000 ft² équivalent à environ 92,9–185,8 m² et demandent la même vérification.
| Angle de faisceau | Hauteur d’installation | Surface d’exemple | Applications |
| 120° | 3-4.5m(10-15ft) | 500–800 pieds carrés, équivalents métriques dans le texte | Cours et petits parkings |
| 90° | 6-9m(20-30ft) | 1000–2000 pieds carrés, équivalents métriques dans le texte | Espaces commerciaux |
| 60° | 9m+ (30ft+) | Portée supérieure avec une zone centrale plus réduite | Façade |
Préparer le choix des projecteurs pour le chantier
Quelle différence entre un spot et un projecteur ?
Nous distinguerons les appareils par leur montage et leur distribution photométrique. Les noms anglais ne prouvent pas ces propriétés, car les appellations commerciales peuvent se recouper.
Pour un projecteur, comparez des ouvertures comme 90/120° aux optiques asymétriques ou étroites. N’attendez pas qu’elles couvrent une scène de la même façon : chaque optique correspond à une distribution précise.
Pour valoriser des objets ou des zones, vous pouvez étudier les ouvertures plus concentrées de 25/45/60° de l’exemple. Définissez la portée utile avec l’orientation, le flux et le niveau nécessaire, sans l’attribuer seulement à l’angle.

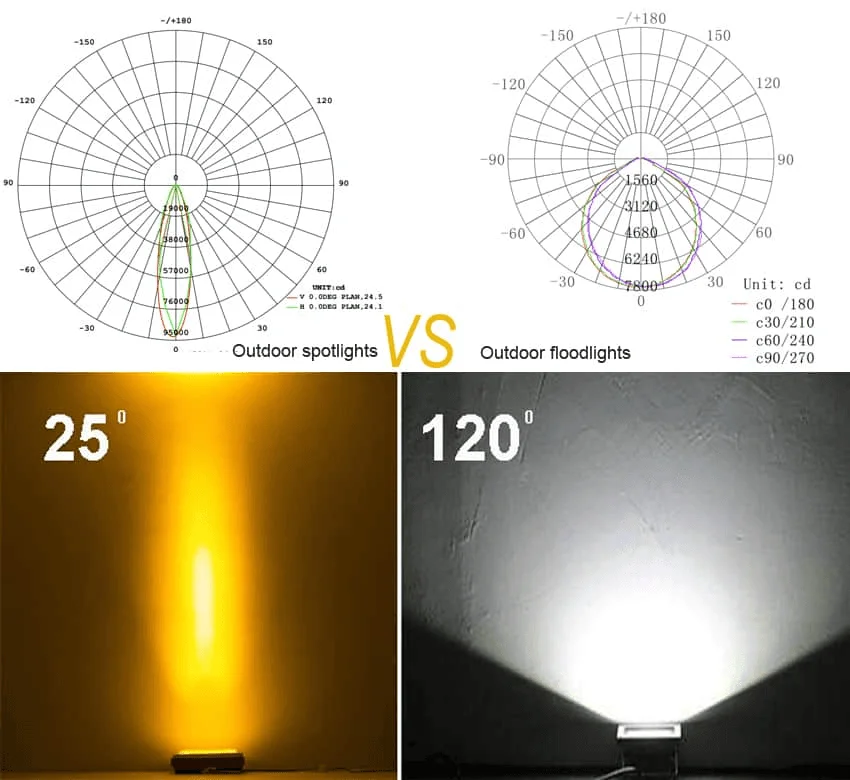

Description et texte de l’image
- Comparaison photométrique entre un spot extérieur à faisceau étroit et un projecteur extérieur à faisceau large.
- L’image montre des diagrammes polaires et des intensités en cd. Les valeurs et les angles d’origine sont conservés.

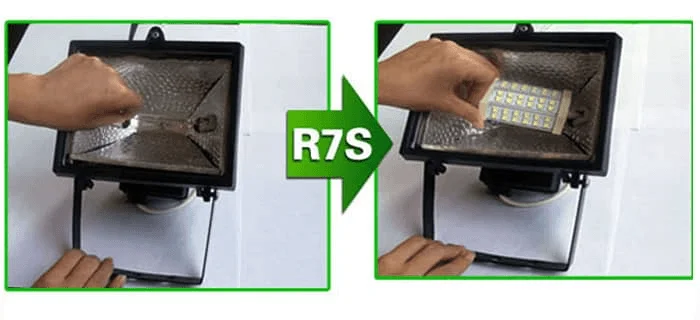

Peut-on remplacer un projecteur existant par des LED ?
Évaluez la faisabilité du remplacement seulement après avoir vérifié le modèle et les conditions de l’installation existante.
Après une modification, la sécurité et l’aptitude de l’ensemble doivent être maintenues : la correspondance à 220–240VAC ou 110–120VAC ne constitue qu’une partie du contrôle. En changeant la lampe, vérifiez l’alimentation, l’auxiliaire, la température, le culot, les dimensions et l’optique. Ne supposez pas que tous les anciens projecteurs utilisent E27 ou R7S. La rénovation peut être possible, mais 20W LED n’équivalent pas automatiquement à 150W et ne garantissent pas une économie supérieure à 60%.
Vérifications avant l’installation d’un projecteur LED
Nous confirmerons les positions admises par le modèle avant d’utiliser les 3 exemples de la figure : fixation murale, en surface ou sur socle.
Nous coordonnerons les charges, le support, l’orientation et les connexions avec du personnel compétent, en suivant les instructions et en mettant le circuit en sécurité. La liste aide à préparer l’intervention sans remplacer la procédure du fabricant.
- Identifiez les points de fixation du support prévus par le fabricant.
- Vérifiez la position et l’accès à la zone de montage.
- Définissez les ancrages selon le support, les charges et la structure ; n’improvisez pas la fixation au mur ou sur poteau.
- Préparez les ancrages selon le projet et le manuel.
- Fixez le support avec les composants et les serrages indiqués.
- Réglez l’orientation dans les limites du modèle et sécurisez les fixations.
- Identifiez les bornes et les conducteurs à partir du schéma de l’appareil et de l’installation. La couleur d’un câble d’origine inconnue ne détermine pas seule sa fonction. Vérifiez le conducteur de protection lorsqu’il est prévu et l’étanchéité des connexions.

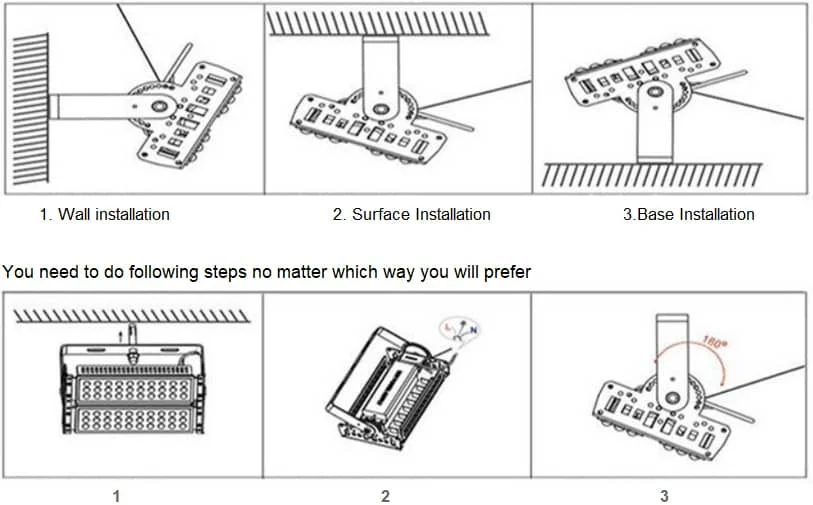

La figure suivante compare les formes de fixation représentées :
Description et texte de l’image
- 1. Installation murale
- 2. Installation en surface
- Chaque montage doit suivre la procédure spécifique du fabricant.
- 3. Montage sur socle
Avant d’utiliser la vidéo comme indication, nous comparerons la démonstration au manuel du modèle.
Tous les projecteurs LED sont-ils variables ?
Nous vérifierons que la version variable du projecteur comprend une alimentation et une commande compatibles. Nous ne tenterons pas de faire varier une version uniquement marche/arrêt au motif qu’elle utilise des LED.
Pourquoi un projecteur LED peut-il scintiller ?
Pour diagnostiquer le scintillement d’un luminaire LED, examinez l’alimentation, le module, le driver et la commande comme un ensemble. N’attribuez pas une cause unique sans vérifier ces points d’origine possibles.
Ne diagnostiquez pas tout module à partir des 280–300mA et 3,0–3,4V cités pour une LED de 1W : ce sont des exemples. Relevez le courant et la tension admis dans la fiche correspondante. Une surcharge peut endommager le produit, mais il faut vérifier le système pour distinguer les causes possibles du scintillement.
Nous n’attribuerons pas une alimentation instable à un condensateur sans les vérifications nécessaires. Nous examinerons le driver et les composants pour localiser la panne éventuellement responsable.
En présence de cycles d’allumage et d’extinction, considérez qu’une chaleur excessive peut activer les protections du driver. Installer 30W dans un boîtier prévu pour 20W illustre une modification demandant une évaluation thermique, sans expliquer tous les cas de scintillement.
Si nous suspectons de l’humidité à l’intérieur, nous retirerons l’appareil du service et demanderons une vérification, sans nous limiter à appliquer du mastic à l’extérieur. L’eau peut avoir affecté les connexions, les modules et l’électronique.
Pourquoi un projecteur ne s’allume-t-il pas ?
- Les causes possibles comprennent l’alimentation, les connexions et les composants. Le diagnostic doit être réalisé avec l’appareil et le circuit dans des conditions sûres.
- Pour une panne d’alimentation, de module ou de connexion, confiez le diagnostic à du personnel compétent, appareil en sécurité. Ne raccordez pas de caméra et n’improvisez pas de pontages : l’indication de la source ne constitue pas une procédure de réparation valide. Consultez la garantie et l’assistance du fabricant.
Différences entre projecteurs et luminaires routiers
Pour un luminaire routier, reliez l’optique spécifique à la géométrie et aux exigences de la voie. La distribution est souvent asymétrique, mais ne doit pas pour autant être assimilée à une lentille polarisante.
Sur un projecteur, utilisez le support pour orienter, dans la plage admise, une distribution elle aussi directionnelle. Recherchez un niveau utile et un éblouissement maîtrisé, sans faire de la surface maximale atteinte le seul objectif.
Demander une couverture liée à un niveau et à un plan précis
Une surface éclairée doit préciser le niveau considéré comme utile et le plan sur lequel il est vérifié. Nous demanderons que la proposition indique la photométrie, la hauteur et l’orientation avec la couverture. Nous pourrons ainsi comparer le service rendu sans confondre l’étendue visible du faisceau avec une zone uniformément éclairée.
Vérifier l’ensemble lorsqu’un remplacement est proposé
Avant d’accepter une autre référence, nous comparerons le support, l’orientation, la commande et l’alimentation avec le flux. Nous documenterons les changements et leurs effets sur le calcul et l’entretien. Cette vérification évite qu’une réduction de puissance laisse la tâche sans réponse ou demande des accessoires exclus de l’offre.
Nous choisirons un ensemble adapté à l’application et entretenable avec des documents clairs, en évaluant le prix et la puissance dans ce contexte. Si une variante modifie les données validées, nous vérifierons son effet avant de l’accepter. Nous consignerons les accessoires, la commande, l’optique et l’orientation, puis contrôlerons une zone représentative après le montage. Avant la commande, nous confronterons la référence, le calcul et les conditions d’installation.
