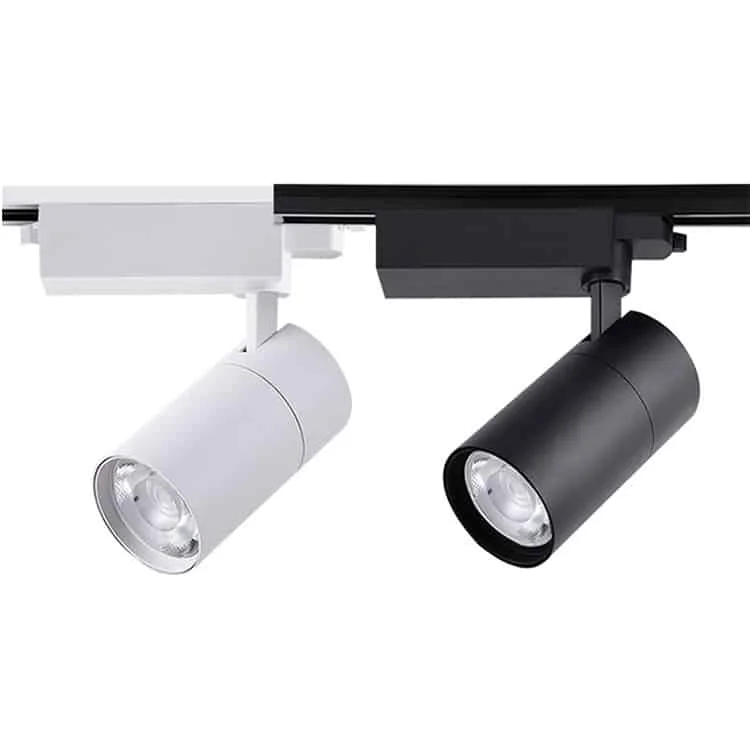

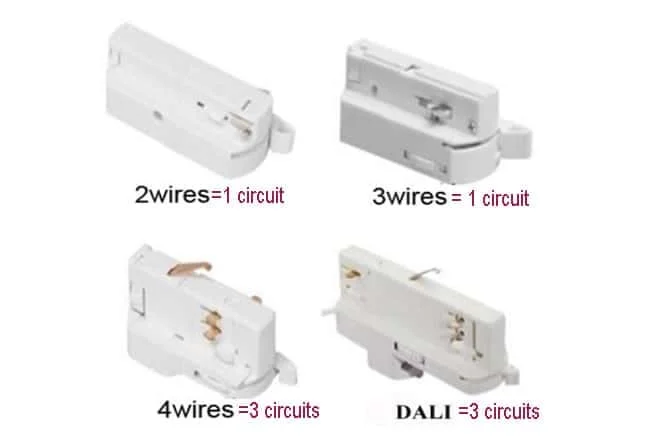

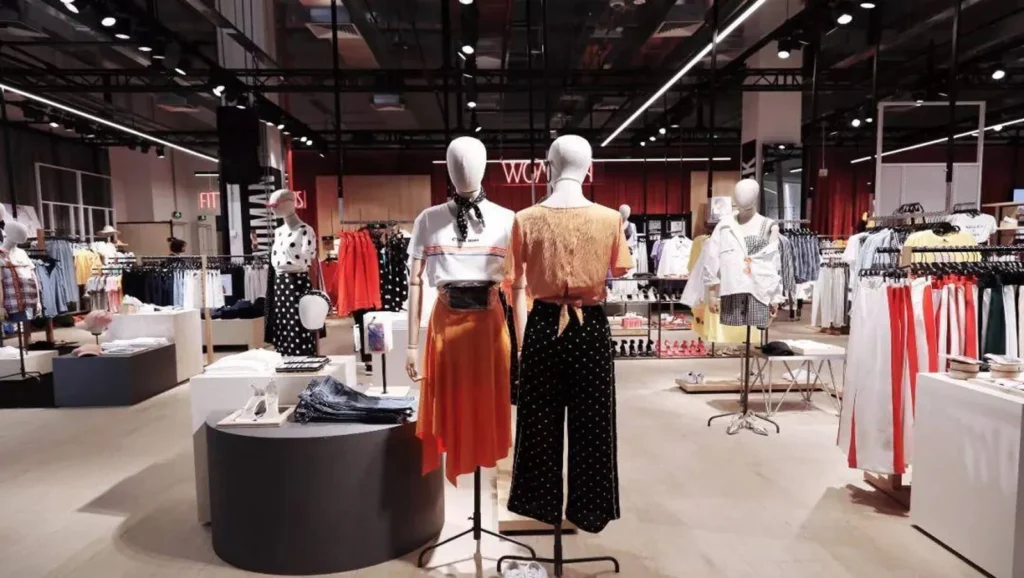

Pour définir les raccordements de commande et le conducteur de protection, utilisez le schéma de la série précise. N’identifiez pas un adaptateur uniquement par sa forme ou le nombre de contacts. La documentation comprend des variantes à 2, 3 et 4 conducteurs et des systèmes à un ou trois circuits : vérifiez la fonction de chaque conducteur et la correspondance entre profilé et adaptateur.

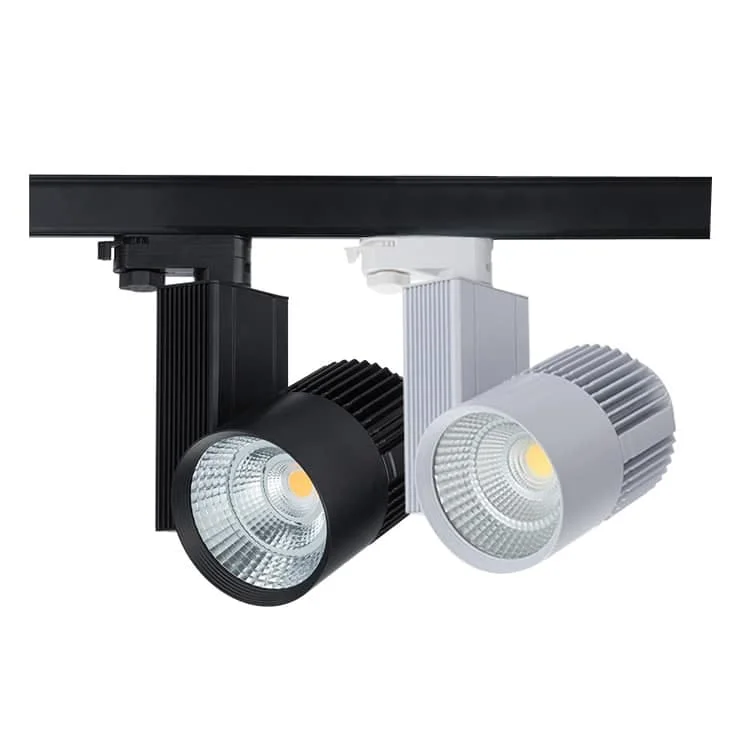

Si DALI ou 0-10V est nécessaire, identifiez le câblage de commande, le driver, l’adaptateur et le profilé compatibles. Les contacts de puissance ne deviennent pas des signaux par déduction. Distinguez variation et répartition en circuits : trois circuits ne prouvent la prise en charge d’aucun de ces protocoles.

Conservez la configuration choisie pour reproduire le résultat ou étendre l’installation. Un échantillon à la hauteur prévue permet d’observer faisceau, reflets et éblouissement depuis le parcours du client. En rénovation, fournissez photos, identification et schéma du profilé existant. Reliez ensuite objet et distance à l’optique et comparez flux, puissance, couleur et rendu des couleurs. Le tableau réunit des possibilités de catalogue sans garantir que toutes les combinaisons soient standard.

Documentez l’ensemble optique et électrique retenu : optique, driver, adaptateur et rail compatibles avec la référence.

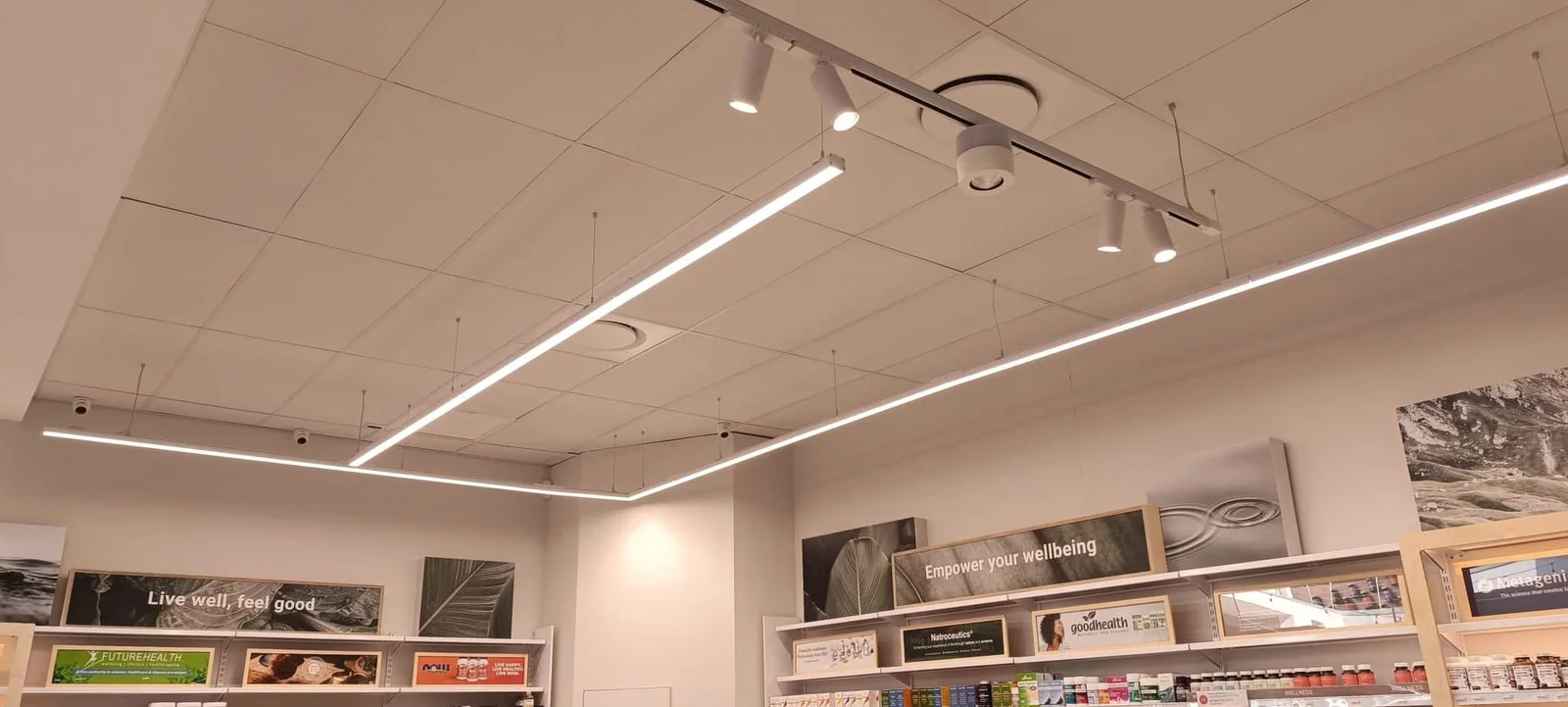

Dans une boutique déjà équipée d’un rail, vérifiez les circuits et l’identification du profilé avant de commander les spots.

Testez la distribution sur l’article exposé à la distance de montage et observez-la depuis les positions du client.

Pour faire varier l’intensité, vérifiez la commande et le protocole inclus dans l’offre.

Cette vérification évite un appareil d’aspect semblable mais dont l’adaptateur est électriquement incompatible ou la distribution inadaptée à la présentation.

Avant la rénovation, notez marque et référence du profilé, commande installée et circuits disponibles.

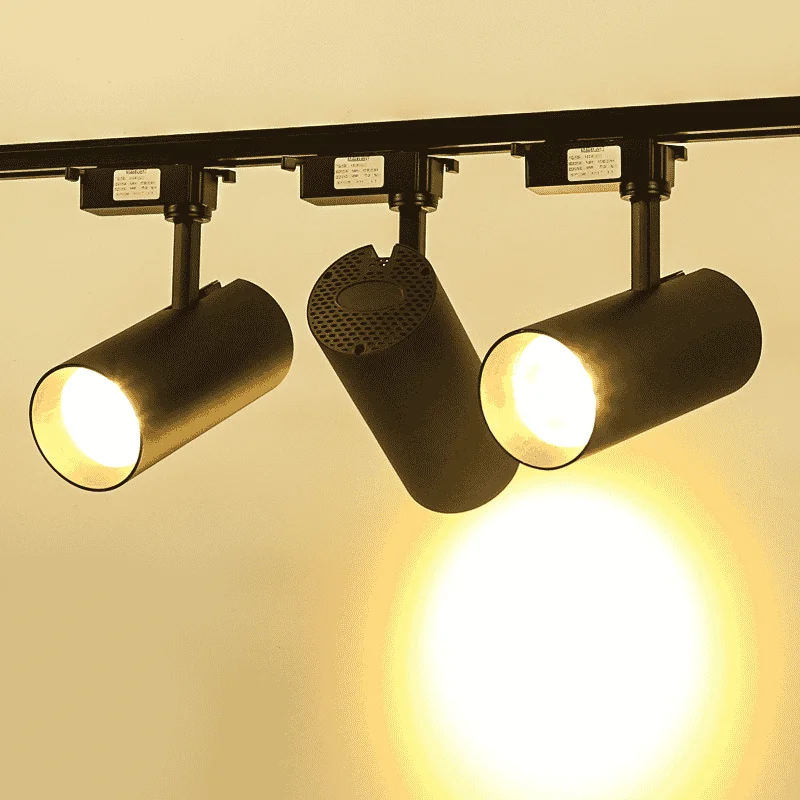

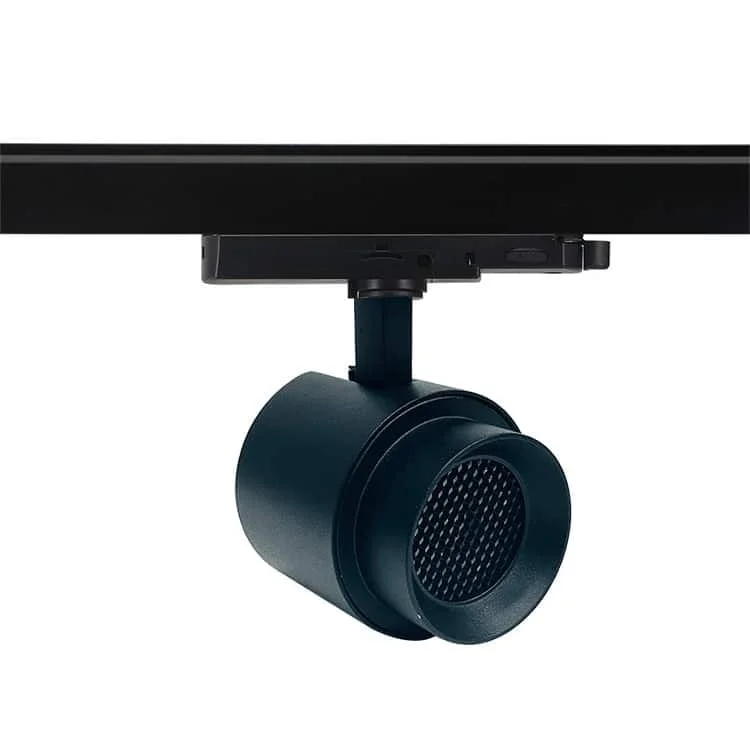

Identifiez rail, luminaires et accessoires comme un système unique. Vous pourrez prévoir éclairage général ou accentuation et adapter la distribution aux changements de présentation. Selon la série, la position et l’orientation des spots sont réglables dans leurs limites mécaniques. Leur raccordement exige l’adaptateur correspondant au profilé d’alimentation.

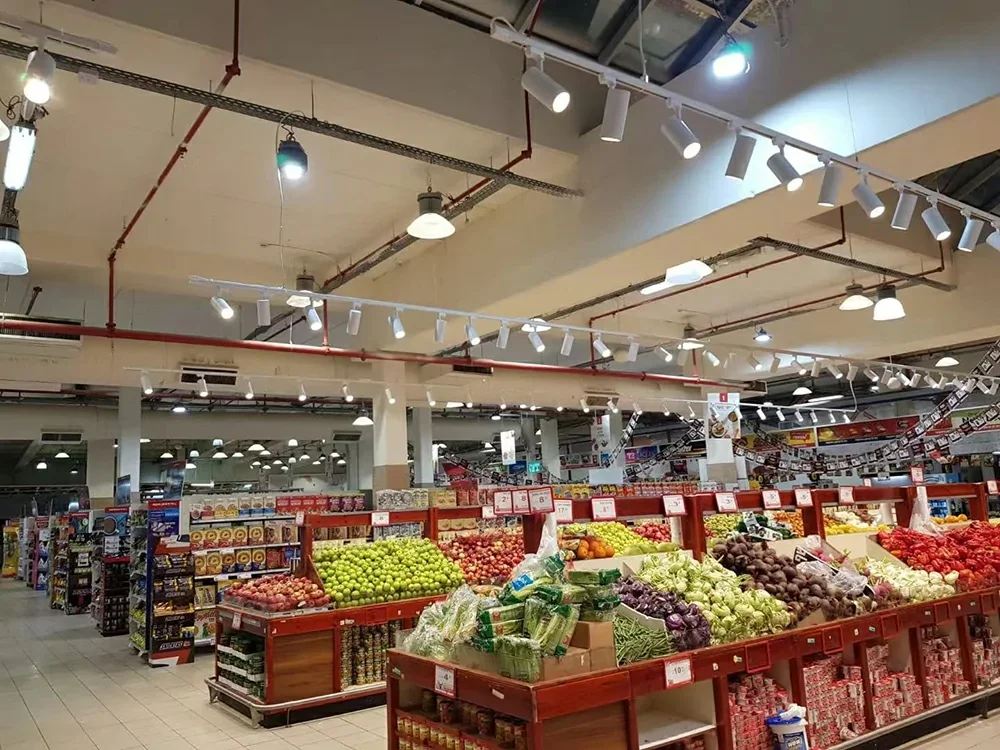

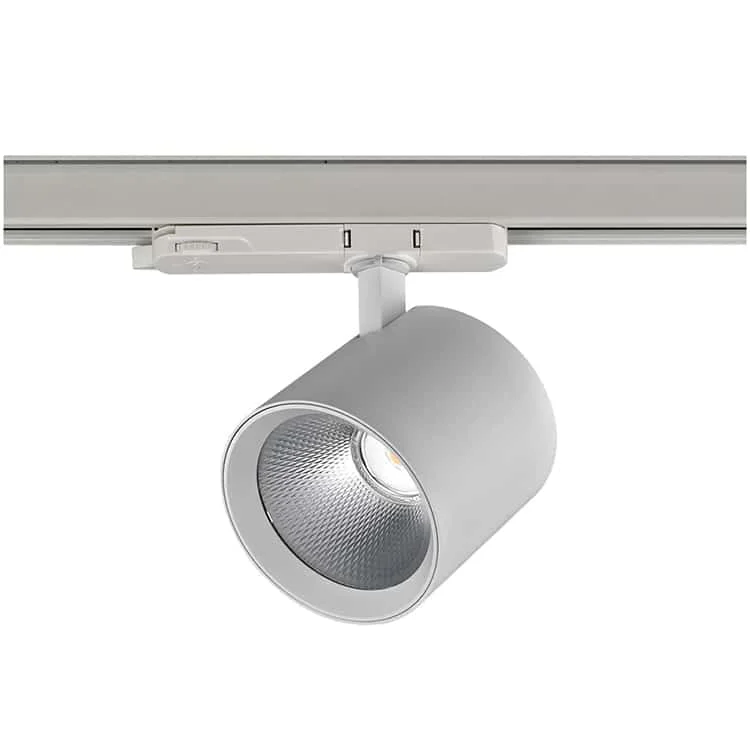

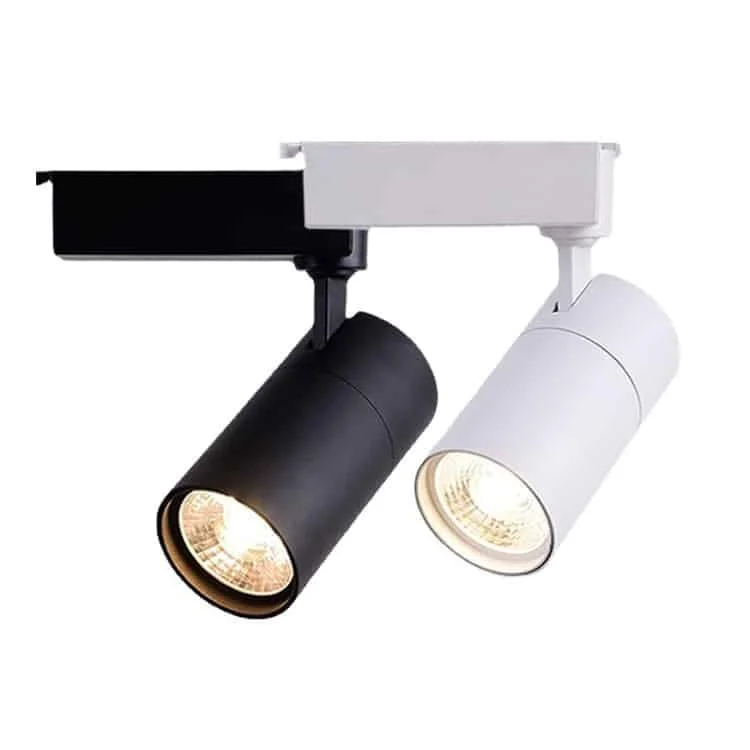

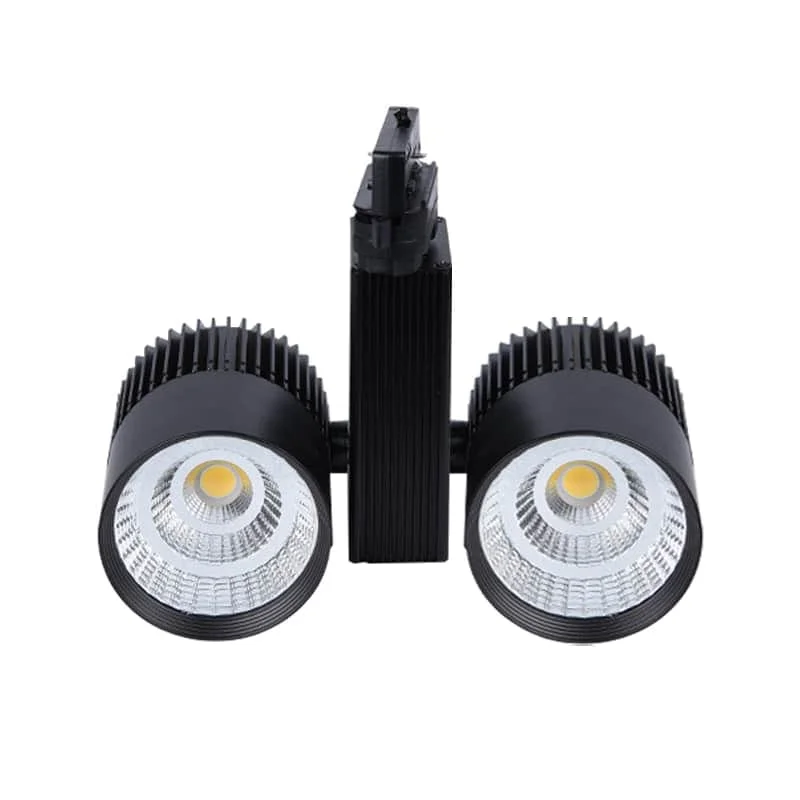

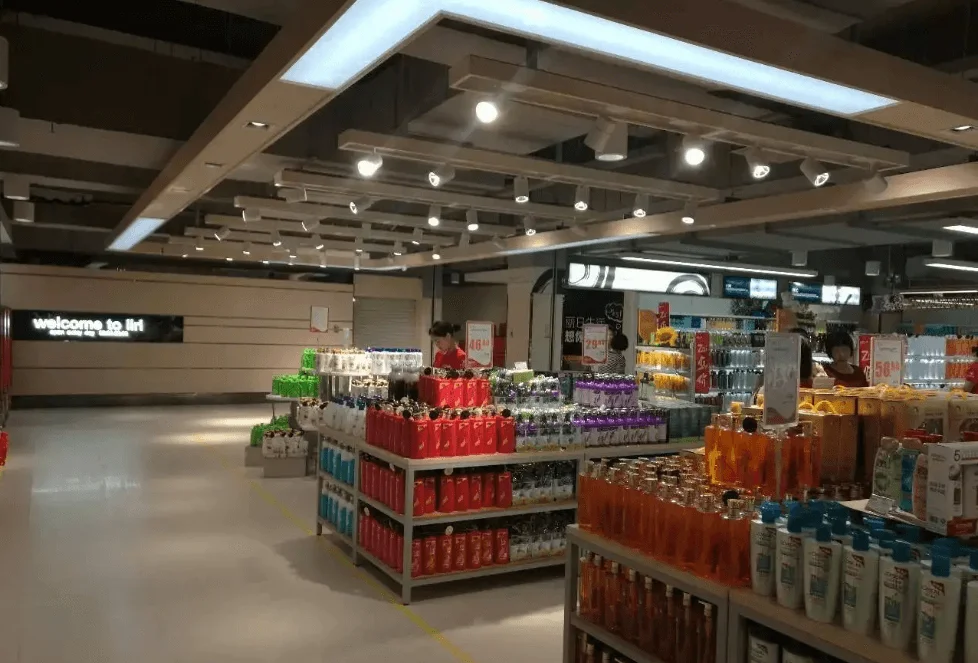

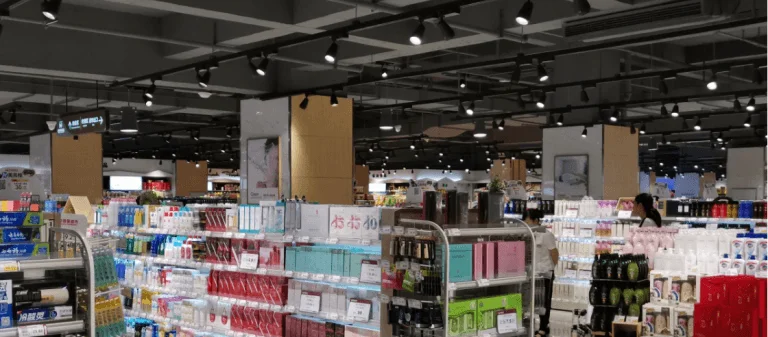

Comparez couleur, CRI, flux et ouverture à la distance de l’objet. Une référence de 20W peut accepter plusieurs configurations et ne constitue pas une réponse universelle pour boutiques ou supermarchés. Le spot intègre driver, optique et module LED : des versions COB et zoom, des puissances de 5W à 30W et des options 40W ou 50W sont citées. Les watts seuls ne déterminent ni l’empreinte du faisceau ni l’éclairement reçu.

Utilisez et fixez l’adaptateur selon sa documentation. Pouvoir le déplacer n’autorise pas le travail sous tension ni le dépassement de la charge admissible. Le profilé contient des conducteurs dont sections, contacts et circuits dépendent de la série ; sa finition blanche ou noire n’indique pas sa compatibilité électrique.

Conservez une nomenclature permettant le montage et l’entretien du tracé. Avant la commande, dessinez les alimentations et chaque raccord et vérifiez la compatibilité des pièces. Étudiez les raccords droits, en T ou en croix parmi les accessoires permettant de relier et d’alimenter les tronçons.

Pour étudier une extension, documentez le système sans vous appuyer uniquement sur une photo. Si la variation est nécessaire, définissez commande et driver avec profilé et adaptateur. Ni les circuits disponibles ni l’aspect du spot ne prouvent cette fonction.

Vous pouvez adapter la présentation en déplaçant ou orientant les spots dans les limites électriques et mécaniques de l’ensemble.

Gardez les raccords accessibles et respectez la charge et le tracé admis par la série.

Pour comparer une composition, notez l’optique de chaque spot, le mode de commande et les circuits d’alimentation.

Avant de terminer une rénovation commerciale, testez la lumière sur les articles réels pour vérifier reflets, ombres et éblouissement.

Avant de régler la distribution, repérez les surfaces éclairées et les points depuis lesquels les clients les observeront.

Pour préparer la rénovation, identifiez circuits, commande, marque et référence du profilé installé.

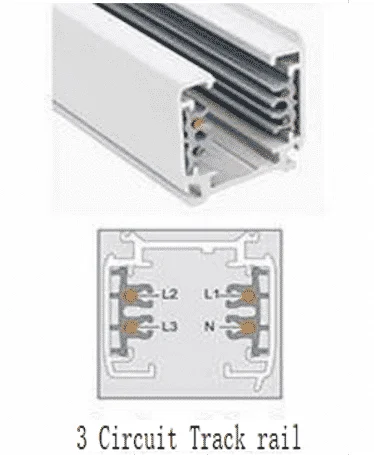

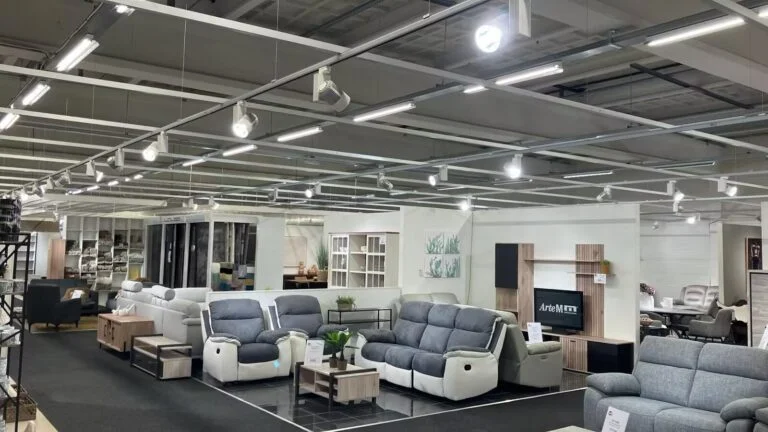

Confiez la vérification électrique à l’installateur et faites identifier driver, adaptateur et rail. Les contacts autres que phase et neutre ne doivent pas être interprétés automatiquement comme signaux de variation. DALI et 0-10V exigent des composants et raccordements spécifiques. Un système compatible à trois circuits permet d’organiser des groupes d’alimentation, mais n’implique pas la variation d’intensité. Utilisez l’adaptateur de la série et le schéma de la configuration fournie.

Avant l’intervention, l’installateur isole l’alimentation et vérifie ancrage, protection et compatibilité électrique. Suivez les instructions de l’adaptateur et du profilé : les versions citées à 2, 3 et 4 conducteurs peuvent exiger des procédures différentes.

Séparez trois décisions : fixation, alimentation et commande du profilé. Étudiez suspension, saillie ou encastrement si la série accepte les kits correspondants ; un spot à base en saillie d’aspect semblable peut nécessiter un autre raccordement.

Vous trouverez des versions 110VAC ou 220VAC avec des alternatives 12V ou des systèmes magnétiques DC48V. Vérifiez l’ensemble avant de remplacer une version par une autre. La basse tension ne permet pas de déduire l’aptitude aux mines, bateaux ou atmosphères explosives.

Pour les extensions futures, conservez le schéma et l’identification des pièces commandées. Si DALI, 0-10V ou un autre protocole est nécessaire, choisissez un profilé, un driver et un adaptateur le permettant. Distinguez cette variation de l’organisation de l’allumage en un ou trois circuits.

Le mode de fixation ne suffit pas à identifier le circuit ou le protocole de commande.

Même avec des corps semblables, un module basse tension, un spot avec adaptateur et un autre à base en saillie peuvent nécessiter des pièces différentes.

Avant de combiner des composants, identifiez le système complet auquel appartient chaque pièce.

Pour étudier un rail installé, réunissez marque, référence, circuits et système de commande.

Vous pouvez adapter optique, orientation et commande LED à la présentation. Pour remplacer des halogénures métalliques, comparez consommation totale et résultat lumineux des deux montages afin de calculer les économies : aucun pourcentage universel ne convient à tous les cas.

N’attribuez pas d’absence de rayonnement ni de bénéfices pour la santé sans performance précise documentée. Vérifiez gestion thermique, papillotement et conditions du driver même en choisissant des LED. Si le rail est conservé, contrôlez d’abord la compatibilité de l’alimentation et des adaptateurs. Pour comparer les alternatives, évaluez lumière utile sur les objets, éblouissement et heures d’utilisation.

Fondez la comparaison sur les modèles et le projet, au-delà du nom de la technologie. Pour déposer le matériel existant, identifiez lampes et composants et gérez chacun selon sa nature. Évaluez aussi disponibilité des pièces, accès et possibilités d’adapter la lumière à une autre présentation.

Reliez les avantages de chaque proposition aux données documentées et aux horaires réels du commerce.

Pour les économies, comparez consommation complète et lumière utile ; pour le confort, vérifiez direction et distribution de l’optique.

Pour les extensions futures, demandez confirmation des compatibilités et de la disponibilité des pièces de rechange.

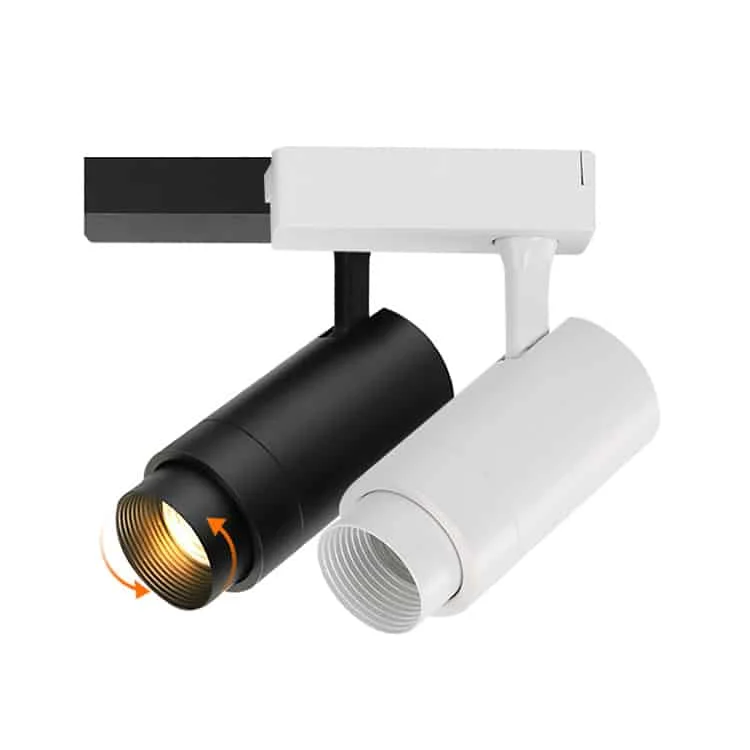

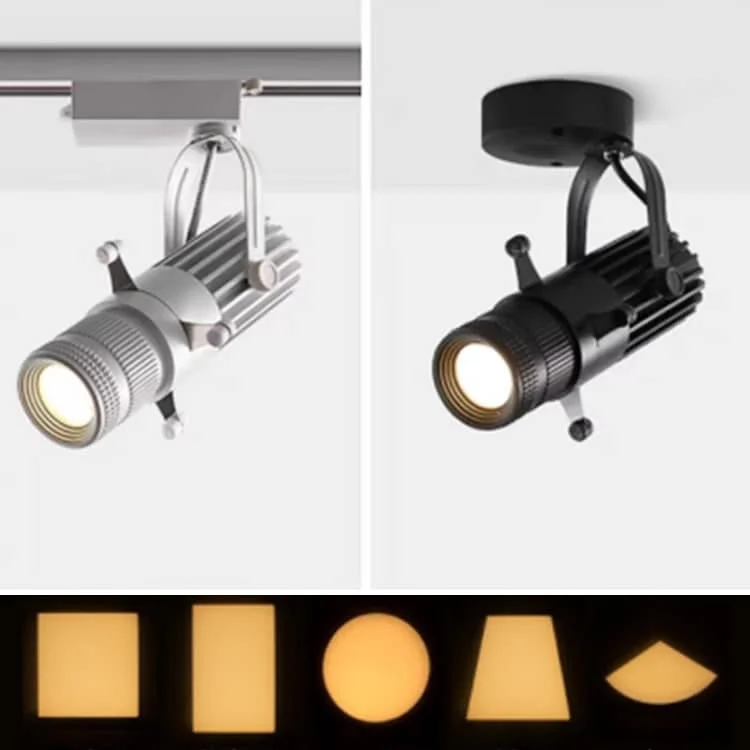

Définissez position et ouverture avant les watts. Pour l’accentuation, reliez dimensions de l’article et distance à la photométrie du spot. Des optiques 15°, 24° et 36°, ainsi que le zoom, sont citées ; à distance égale, un faisceau plus ouvert couvre généralement davantage de surface, mais le résultat de la référence doit être vérifié.

Pour évaluer l’aspect des couleurs, comparez CRI et température de couleur sur la finition réelle. Demandez les variantes CRI90 de la gamme et confirmez la donnée de l’appareil choisi. L’indice aide à comparer le rendu des couleurs, sans garantir à lui seul l’aspect de toute surface.

Si plusieurs spots éclairent la même présentation, vérifiez la cohérence chromatique. Un échantillon permet d’observer matériaux, produits et reflets depuis le parcours prévu ; coordonnez le blanc avec l’effet recherché et les autres luminaires.

Conservez l’orientation et l’optique retenues et vérifiez adaptateur et commande avant de finaliser le choix. Utilisez les réglages lors des changements de présentation en respectant toujours les limites du système et de l’appareil.

Avec les paramètres retenus, réalisez un essai à la distance effective des articles.

Observez depuis plusieurs points pour vérifier ombres, reflets de finition et émissions hors de l’objet.

Notez le réglage et l’optique utilisés pour conserver le même critère lors du changement d’articles ou de l’ajout de spots.

Pour déterminer le nombre, vérifiez espacement, distribution et puissance par rapport à la charge maximale du rail. N’appliquez pas un nombre fixe d’appareils par mètre.

Pour fixer, orienter ou déplacer le luminaire, suivez la procédure de l’adaptateur compatible. Cette pièce le raccorde au profilé et définit les limites mécaniques et électriques avec la série.

Ne dépassez pas les courses de réglage autorisées par le profilé et son adaptateur.

Avant la commande, fournissez photos et schéma du profilé et vérifiez avec le fournisseur alimentation, ancrage, contacts, circuits et commande. La documentation cite les formats H/J/L, qui ne s’identifient pas en comptant seulement les contacts. Comparez marque et référence pour confirmer la correspondance de l’adaptateur.

Fournissez l’identification du fabricant, le modèle et le dessin de la section du profilé.

Avant de raccourcir un tronçon, vérifiez que la série l’autorise. Confiez le travail à l’installateur, alimentation isolée et selon la procédure du fabricant, en préservant terminaisons, protection et compatibilité.

Vérifiez d’abord si le profilé peut être coupé et faites appliquer la procédure de la marque par un installateur, hors tension pendant l’intervention.

Ne prévoyez pas de convertir un spot secteur en changeant uniquement son alimentation. Pour une variante basse tension, confirmez ensemble profilé, adaptateur, driver et luminaire. La gamme cite une solution courante 110V AC/220V AC et des options 12V sur demande.

Dans la demande de prix, précisez par ligne quantité, finition, configuration et conditions de livraison. La quantité minimale habituelle est de 50 unités par modèle ; demandez d’autres quantités si le projet combine plusieurs versions.

Un échantillon permet de vérifier l’empreinte du faisceau, les reflets et l’éblouissement à la distance de travail. Observez-le sur les produits et finitions exposés, en complément des essais éventuels sur un mur blanc.

Conservez l’équipement de la commande initiale et demandez la valeur SDCM de tolérance chromatique. Des kelvins nominaux identiques ne garantissent pas un aspect uniforme entre spots.
