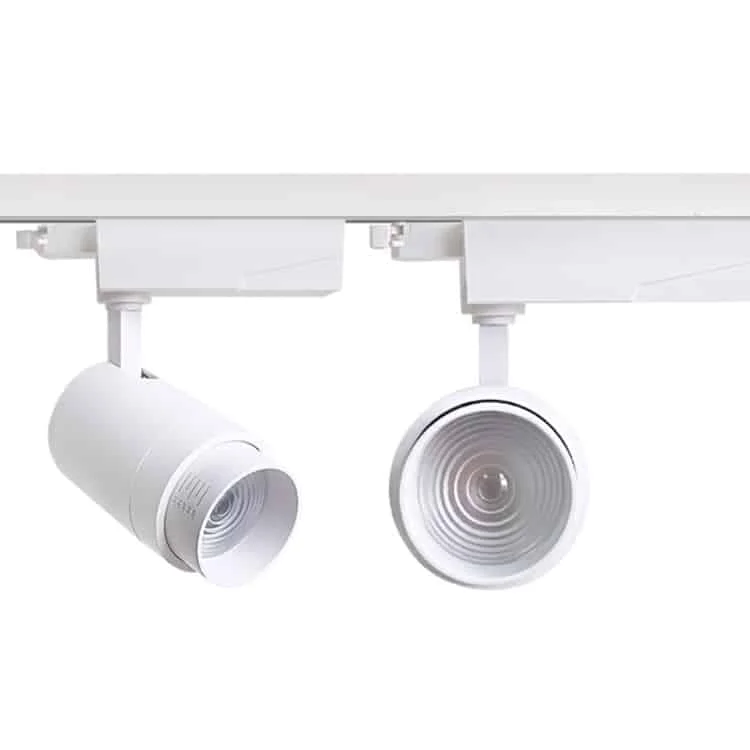

Spot TL-D avec zoom à quatre angles de faisceau

Référence	Puissance	Dimensions	Flux lumineux	Angle de faisceau	Fiche technique
HOYUWO-TL-10WD	10W±5%	Φ55*135mm	900-1100lm	Réglable de 15° à 60°	Demander la fiche
HOYUWO-TL-15WD	15W±5%	Φ65*165mm	1350-1600lm	Réglable de 15° à 60°	Demander la fiche
HOYUWO-TL-20WD	20W±5%	Φ75*170mm	1800-2200lm	Réglable de 15° à 60°	Demander la fiche
HOYUWO-TL-25WD	25W±5%	Φ75*170mm	2300-2600lm	Réglable de 15° à 60°	Demander la fiche
HOYUWO-TL-30WD	30W±5%	Ø80*L200mm	2800-3200lm	Réglable de 15° à 60°	Demander la fiche

• Commande connectée Zigbee par application mobile, Google Home ou Amazon Alexa ; confirmez la passerelle et la compatibilité de la version demandée.
• Variation en option avec driver compatible à coupure de phase Triac, 0-10V ou DALI.
• Rail triphasé (4 conducteurs)

Points à préciser pour la commande

Avant d’ajouter le spot à un rail existant, demandez une confirmation écrite de compatibilité avec sa marque et son modèle. Une forme qui semble s’emboîter ne suffit pas à valider l’adaptateur.

Prévoyez un essai à la distance réelle entre le spot et l’objet. Il permettra d’évaluer la taille de la zone éclairée et l’éblouissement depuis le parcours des clients.

Cette solution sur rail compatible peut servir à l’accentuation dans les magasins, expositions ou autres intérieurs. Choisissez l’ouverture et l’orientation en tenant compte de la distance à l’objet.

Préparez la pose en identifiant l’alimentation, les fixations, l’adaptateur et le rail compatibles. L’installateur réalisera le raccordement conformément au manuel ; une jonction définie par le seul usage de ruban isolant n’est pas suffisante. Une fois le spot fixé, réglez sa direction et vérifiez son fonctionnement.

Définissez d’abord l’association compatible rail-adaptateur, les fixations et l’alimentation. Suivez les instructions de ces composants pour monter et orienter le spot.

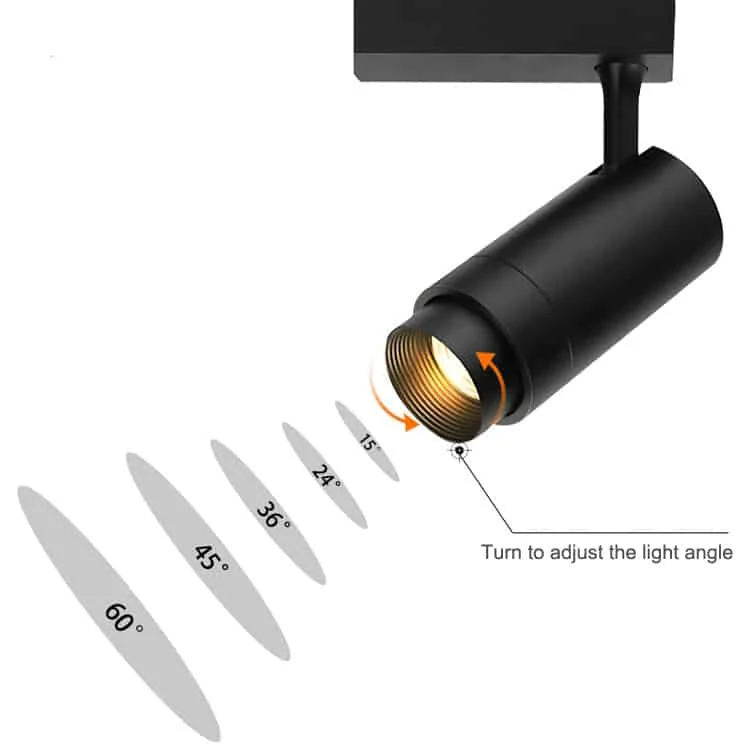

Comment choisir le zoom ou le cadrage du faisceau ?

Évaluez le bord du faisceau et la lumière débordant de l’objet depuis le point de vue habituel du visiteur. Ne déduisez pas l’éclairement d’une œuvre ou d’une vitrine du seul angle nominal. Vérifiez le réglage de la version par un essai sur la surface prévue, en tenant compte de la distance d’éclairage et des dimensions de l’objet.

Que vérifier lors de l’orientation de ce spot ?

Dans l’orientation prévue, évitez de placer la source directement dans le champ visuel des personnes qui traversent l’espace. Vérifiez d’abord les limites de rotation et le dégagement permis par le modèle.

Quelles dimensions vérifier avant la commande ?

Pour vérifier l’intégration, comparez le support au plan de HOYUWO-TL-10WD, qui indique Φ55*135mm. Contrôlez les mesures de la version livrée sans les étendre à toutes les variantes de la famille.

Quel rail et quel adaptateur faut-il pour ce spot ?

Identifiez la référence et les circuits du rail avant de choisir le spot. Vérifiez que son adaptateur correspond au système, tant pour la connexion électrique que pour l’accouplement mécanique.

Quels composants faut-il pour la commande connectée de ce modèle ?

Pour la configuration connectée, nous définirons la commande et la plateforme utilisée. Avant de confirmer la fourniture, nous vérifierons la compatibilité du modèle avec la passerelle et le driver prévus.

Quel système de variation faut-il commander ?

Pour intégrer la variation à l’installation, nous choisirons le driver et son protocole en même temps que le système de commande. La commande précisera la combinaison compatible avec cette référence.
