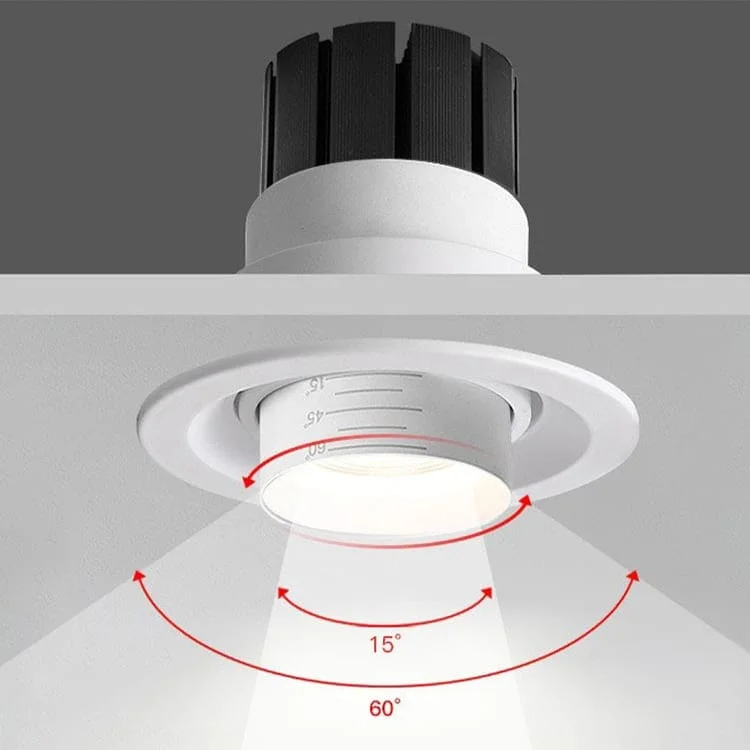

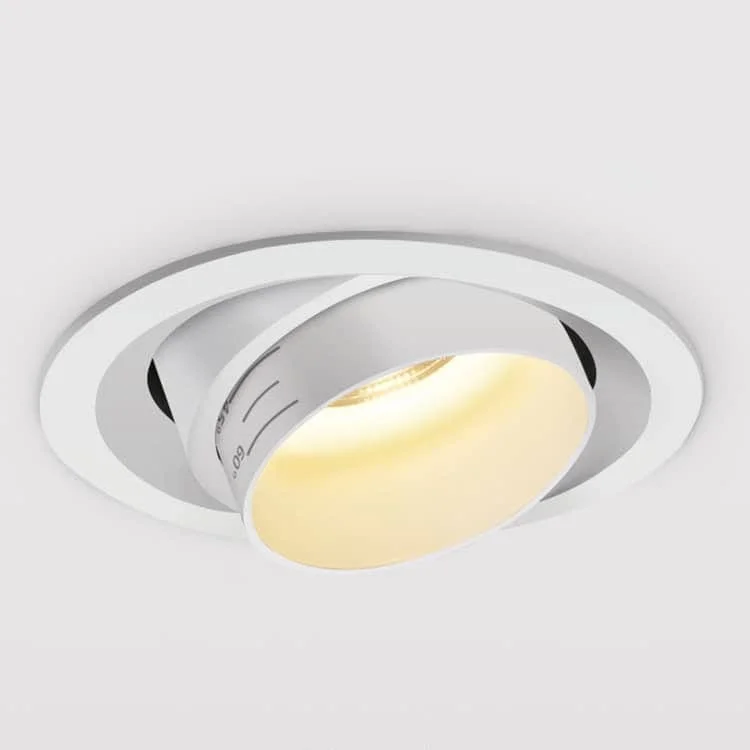

Spot encastrable avec zoom de 15° à 60°

Référence	Puissance	Dimensions	Dimensions de découpe	Flux lumineux	Fiche technique
HOYUWO-DL-7WG-10	7W±5%	Ø93*H90mm	Ø75-80mm	650-730lm	Demander la fiche
HOYUWO-DL-10WG-10	10W±5%	Ø93*H90mm	Ø75-80mm	900-1050lm	Demander la fiche
HOYUWO-DL-15WG-10	15W±5%	Ø115*H95mm	Ø95-100mm	1300-1600lm	Demander la fiche
HOYUWO-DL-20WG-10	20W±5%	Ø115*H112mm	Ø95-100mm	1850-2200lm	Demander la fiche
HOYUWO-DL-25WG-10	25W±5%	Ø115*H112mm	Ø95mm	2350-2600lm	Demander la fiche
HOYUWO-DL-30WG-10	30W±5%	Ø143*H115mm	Ø125mm	2700-3000lm	Demander la fiche
HOYUWO-DL-35WG-10	35W±5%	Ø143*H115mm	Ø125mm	3200-3400lm	Demander la fiche

• Batteries de secours : autonomie 1-3 heures à 2-5 watts
• Variation par coupure de phase/0-10V/DALI
• CCT blanc ajustable
• Commande connectée Zigbee

Points à préciser pour la commande

Une fois le plafond terminé, le driver devra pouvoir être retiré et ses raccordements rester accessibles. Nous vérifierons donc l’espace nécessaire à la maintenance, en plus de la hauteur du corps du luminaire.

Pour évaluer la distribution lumineuse et l’éblouissement, demandez le fichier photométrique correspondant à la combinaison exacte de finition et d’optique.

• Pièces résidentielles comme le séjour, la cuisine et la chambre.
• Éclairage tertiaire : hôtels, écoles, supermarchés, magasins de vêtements et éclairage de bureaux

Ce luminaire peut être intégré au plafond ou fixé en saillie si la version retenue autorise ce montage. Pour choisir l’optique, distinguez l’éclairage de l’ensemble de l’espace de la mise en valeur d’objets ou de surfaces précises.

Nous définirons d’abord la réservation ou le support et l’espace d’accès à l’alimentation à partir des cotes du modèle. La pose suivra le manuel du luminaire et tiendra compte des contraintes du plafond.

Comment choisir le zoom ou le cadrage du faisceau ?

Une fois les dimensions de l’objet et la distance définies, réalisez un essai sur le plan réel. Vérifiez ainsi quelle position du réglage disponible produit l’effet recherché.

Que vérifier lors de l’orientation de ce spot ?

Dans l’orientation prévue, évitez de placer la source directement dans le champ visuel des personnes qui traversent l’espace. Vérifiez d’abord les limites de rotation et le dégagement permis par le modèle.

Quelles dimensions vérifier avant la commande ?

Pour vérifier l’intégration, comparez le support au plan de HOYUWO-DL-7WG-10, qui indique Ø93*H90mm. Contrôlez les mesures de la version livrée sans les étendre à toutes les variantes de la famille.

Comment choisir l’optique de ce downlight ?

Nous choisirons l’optique en fonction de la distance de pose et de la surface utile. Un faisceau étroit concentre davantage la lumière, mais le résultat sera vérifié par un calcul d’éclairage.

L’éclairage de secours équivaut-il au fonctionnement normal ?

En présence d’une fonction de secours, nous distinguerons ses performances de celles du fonctionnement normal : batterie, autonomie et flux lumineux ou puissance disponibles dans ce mode. La valeur nominale du luminaire ne permet pas de définir son fonctionnement de secours.
