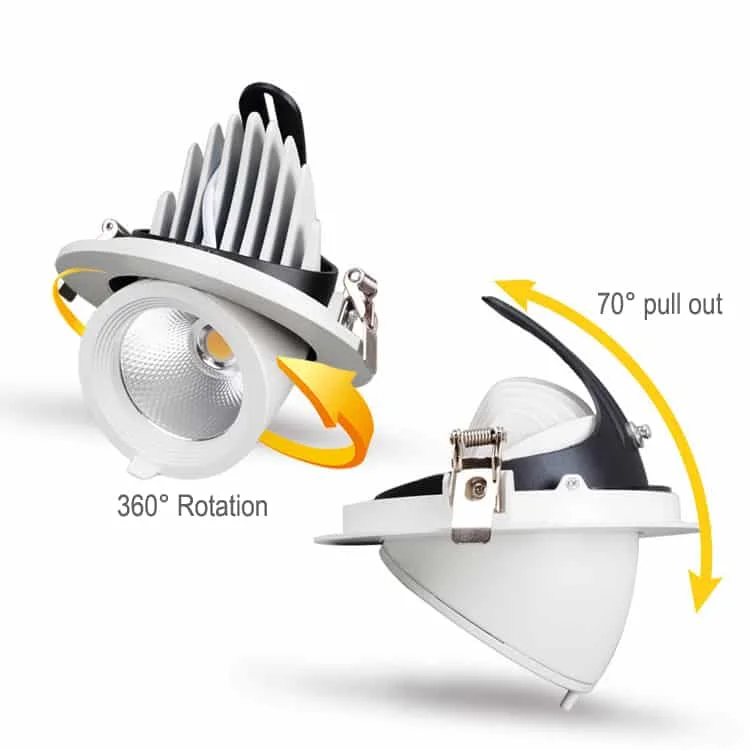

Downlight extractible inclinable jusqu’à 70°

Référence	Puissance	pouces	Dimensions	Découpe d’encastrement	Flux lumineux	Fiche technique
HOYUWO-DL-10WG-17	10W±5%	3 pulgadas	Φ90*H100mm	Φ70-75mm	930-1100lm	Demander la fiche
HOYUWO-DL-15WG-17	15W±5%	4 pulgadas	Ø110*H135mm	Φ90-95mm	1300-1600lm	Demander la fiche
HOYUWO-DL-20WG-17	20W±5%	5 pulgadas	Ø130*H135mm	Φ110-120mm	1800-2100lm	Demander la fiche
HOYUWO-DL-25WG-17	25W±5%	5 pulgadas	Ø130*H135mm	Φ110-120mm	1350-2600lm	Demander la fiche
HOYUWO-DL-30WG-17	30W±5%	6 pulgadas	Ø165*H170mm	Φ145mm	2800-3200lm	Demander la fiche
HOYUWO-DL-35WG-17	35W±5%	6 pulgadas	Ø165*H170mm	Φ145mm	3300-3600lm	Demander la fiche

• Driver Zigbee en option pour application mobile, Google Home ou Amazon Alexa, avec un système compatible.
• Variation en option : Triac/0-10V/DALI
• Options d’alimentation basse tension : DC12V/DC24V/DC36V/DC48V
• Option de secours : 30% de la puissance, avec des autonomies indiquées de 1, 2 ou 3 heures.

Points à préciser pour la commande

Une fois le plafond terminé, le driver devra pouvoir être retiré et ses raccordements rester accessibles. Nous vérifierons donc l’espace nécessaire à la maintenance, en plus de la hauteur du corps du luminaire.

Selon l’optique, prévoyez un éclairage général ou d’accentuation dans les galeries, bureaux, logements et commerces. Pour une salle de bains, vérifiez l’aptitude de la référence et de son emplacement.

Ce luminaire peut être intégré au plafond ou fixé en saillie si la version retenue autorise ce montage. Pour choisir l’optique, distinguez l’éclairage de l’ensemble de l’espace de la mise en valeur d’objets ou de surfaces précises.

Préparez la découpe seulement après avoir vérifié l’épaisseur, le plan et les clips. La fiche admet des plafonds de 5 mm à 40 mm ; ne tentez pas de compenser une incompatibilité en forçant la fixation.

Nous définirons d’abord la réservation ou le support et l’espace d’accès à l’alimentation à partir des cotes du modèle. La pose suivra le manuel du luminaire et tiendra compte des contraintes du plafond.

Que vérifier lors de l’orientation de ce spot ?

Dans l’orientation prévue, évitez de placer la source directement dans le champ visuel des personnes qui traversent l’espace. Vérifiez d’abord les limites de rotation et le dégagement permis par le modèle.

Quelles dimensions vérifier avant la commande ?

Pour vérifier l’intégration, comparez le support au plan de HOYUWO-DL-10WG-17, qui indique Φ90*H100mm. Contrôlez les mesures de la version livrée sans les étendre à toutes les variantes de la famille.

Comment choisir l’optique de ce downlight ?

Nous choisirons l’optique en fonction de la distance de pose et de la surface utile. Un faisceau étroit concentre davantage la lumière, mais le résultat sera vérifié par un calcul d’éclairage.

L’éclairage de secours équivaut-il au fonctionnement normal ?

En présence d’une fonction de secours, nous distinguerons ses performances de celles du fonctionnement normal : batterie, autonomie et flux lumineux ou puissance disponibles dans ce mode. La valeur nominale du luminaire ne permet pas de définir son fonctionnement de secours.

Quels composants faut-il pour la commande connectée de ce modèle ?

Pour la configuration connectée, nous définirons la commande et la plateforme utilisée. Avant de confirmer la fourniture, nous vérifierons la compatibilité du modèle avec la passerelle et le driver prévus.

Quel système de variation faut-il commander ?

Pour intégrer la variation à l’installation, nous choisirons le driver et son protocole en même temps que le système de commande. La commande précisera la combinaison compatible avec cette référence.
