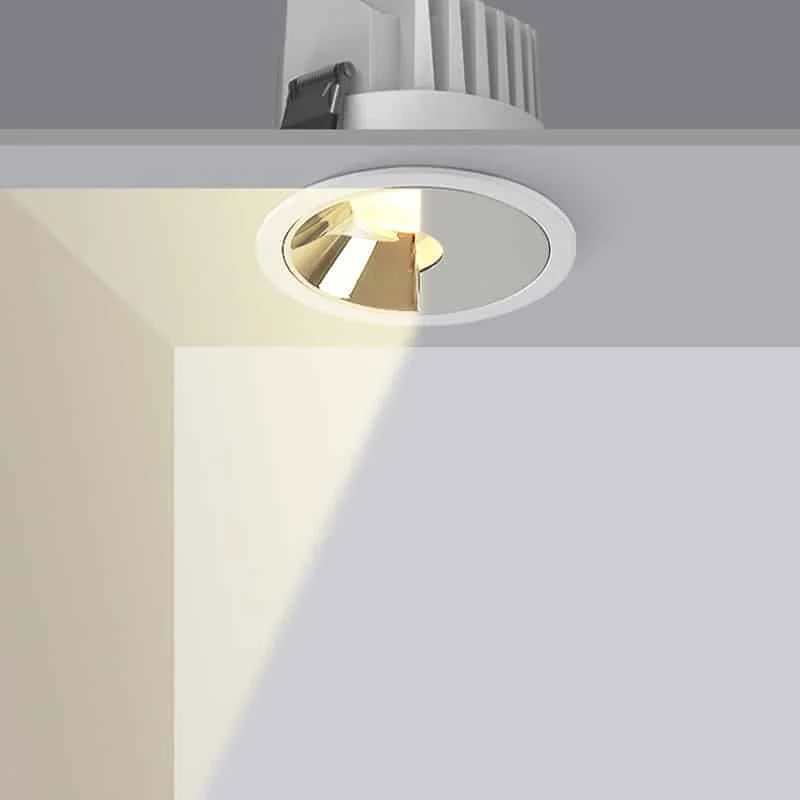

Downlight à distribution asymétrique pour murs

Pour obtenir l’effet prévu sur un mur, définissez la position et l’espacement à partir de la photométrie du modèle. Utilisez la distribution asymétrique de cet encastré dans les couloirs, salles d’exposition et halls d’hôtel.

  • Montage : encastré
  • Commande de série : marche/arrêt. Variation DALI/0-10V en option.
  • Angle de faisceau : 15/24/36/50°
  • Corps : aluminium moulé sous pression. Finitions blanc/noir mat au choix
  • Finitions du réflecteur : argent brillant ou gris métallisé
  • Tension d’entrée : 110/220-240VAC 50/60Hz
  • Classe d’isolation : classe II
  • Facteur de puissance : >0.5 ou 0.9
  • Distorsion harmonique totale : <15%
  • Puces LED : Bridgelux / Osram COB avec CRI92, SDCM<5 ou 3
  • Durée de vie déclarée : 50000 h
  • Indice de protection IP : IP20, usage intérieur
  • UGR déclaré : <19 ; vérifier les conditions de calcul.
  • Température de couleur : 2800K-3200K/4000K-4500K/5500-6500K
  • Conformité indiquée : CE, LVD, EMC et RoHS ; demandez la documentation de la référence.
  • Garantie : 3/5 ans
Demander un devis

RéférencePuissanceDimensionsDécoupe d’encastrement Flux lumineuxFiche technique
HOYUWO-DL-75E (9W)9W±5%Φ84*H65mmΦ75mm800-900lmDemander la fiche
HOYUWO-DL-75E (12W)12W±5%Φ84*H65mmΦ75mm960-1100lmDemander la fiche
HOYUWO-DL-95E (15W)15W±5%Φ104*73mmΦ95mm1200-1400lmDemander la fiche
HOYUWO-DL-95E (20W)20W±5%Φ104*73mmΦ95mm1700-1800lmDemander la fiche

  • kit de secours
  • Variation 0-10V, Triac à coupure de phase ou DALI
  • Température de couleur sélectionnable 3CCT
  • Downlight connecté Zigbee

Points à préciser pour la commande

Nous prévoirons le retrait de l’alimentation une fois le plafond terminé, avec un espace suffisant pour y accéder et la remplacer.

Selon le montage autorisé et l’optique choisie, cette référence peut assurer l’éclairage général d’un intérieur ou mettre une zone en valeur.

Demandez les documents techniques correspondant au modèle choisi.

Avant la pose, nous confronterons le dessin technique aux fixations et au schéma électrique. L’installation sera réalisée hors tension, selon la procédure prévue pour le matériel livré.

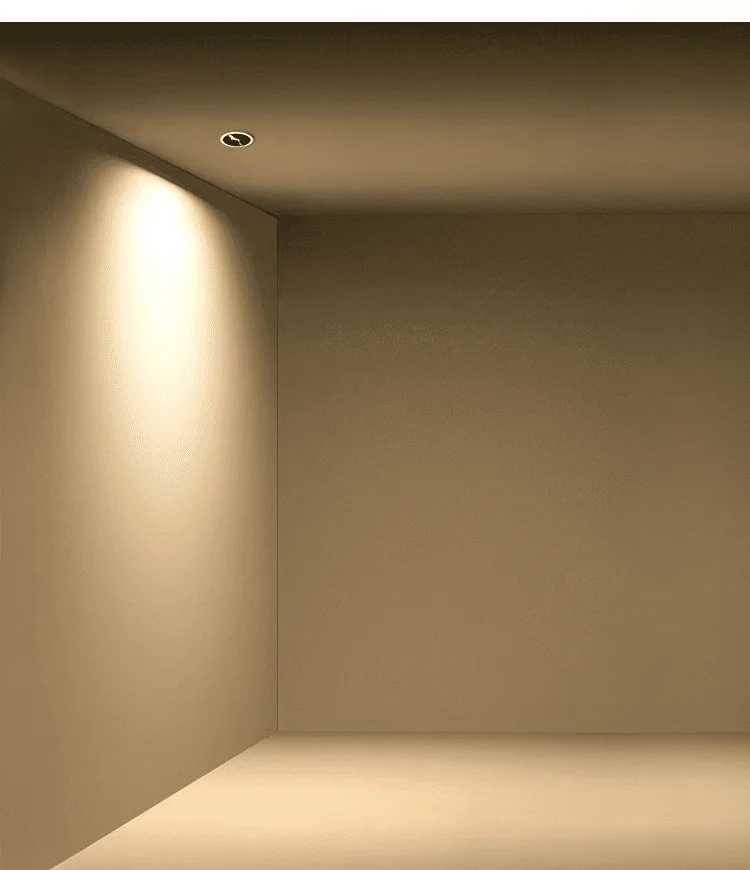

Comment vérifier l’éclairage mural ?

Avant de réaliser tous les points lumineux, vérifiez l’uniformité à partir du fichier photométrique et de la distance réelle au plan à éclairer.

Quelles mesures faut-il contrôler ?

Nous utiliserons le plan du modèle pour vérifier son intégration : dimensions, découpe et fixations, en réservant également le volume nécessaire à l’alimentation.

Comment choisir l’optique ?

Dans notre calcul, nous distinguerons l’éclairage d’ambiance de l’éclairage d’accentuation et évaluerons l’ouverture du faisceau depuis la position réelle de pose.

Produits associés

Informations accessibles sur les images

Image 1 · Caractéristiques

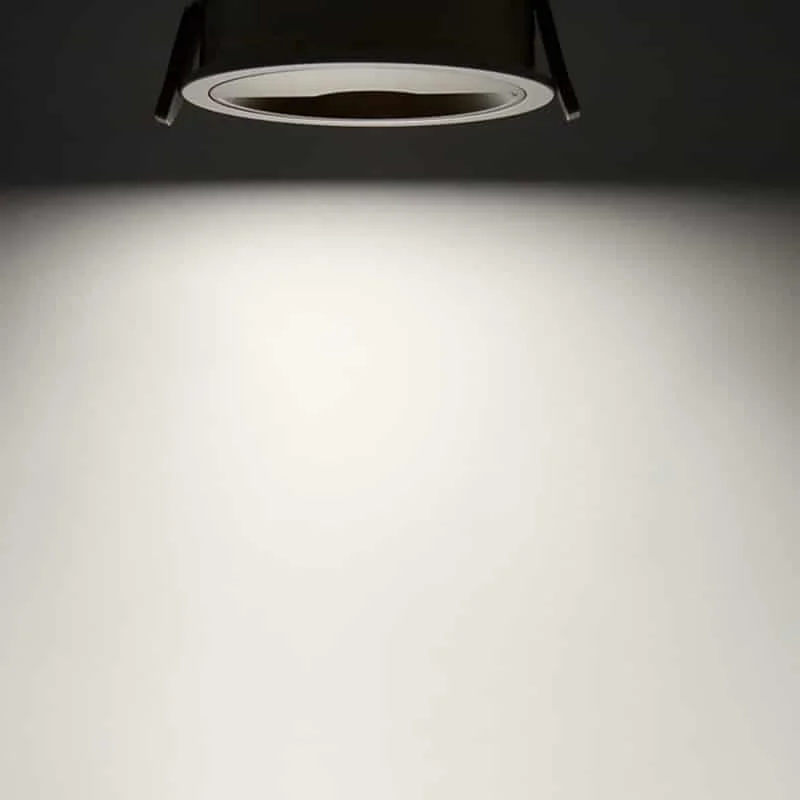

  • Optique à émission lumineuse asymétrique.
