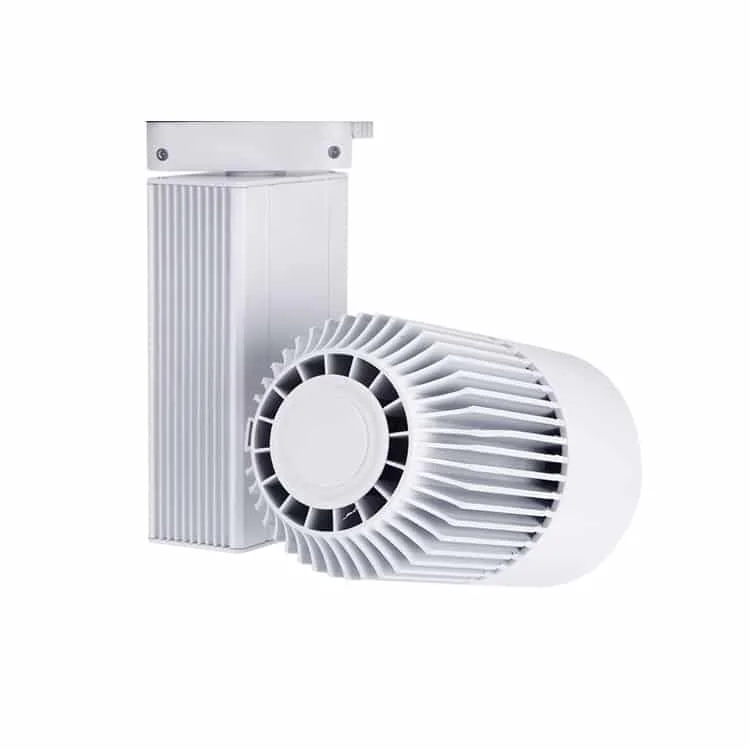

Spots sur rail à variation DALI, 0-10V ou Triac

Référence	Puissance	Dimensions	Flux lumineux	Système de variation	Fiche technique
HOYUWO-TL-20WB	20W±5%	Φ100*150mm	1900-2200lm	Variation DALI/0-10V/Triac	Demander la fiche
HOYUWO-TL-25WB	25W±5%	Φ100*150mm	2300-2500lm	Variation DALI/0-10V/Triac	Demander la fiche
HOYUWO-TL-30WB	30W±5%	Φ100*150mm	2750-3000lm	Variation DALI/0-10V/Triac	Demander la fiche
HOYUWO-TL-35WB	35W±5%	Φ100*150mm	3350-3500lm	Variation DALI/0-10V/Triac	Demander la fiche

• Commande connectée Zigbee par application mobile, Google Home ou Amazon Alexa ; confirmez la passerelle et la compatibilité de la version demandée.
• Options d’alimentation basse tension : DC12V/DC24V/DC36V/DC48V

Points à préciser pour la commande

Avant d’ajouter le spot à un rail existant, demandez une confirmation écrite de compatibilité avec sa marque et son modèle. Une forme qui semble s’emboîter ne suffit pas à valider l’adaptateur.

Prévoyez un essai à la distance réelle entre le spot et l’objet. Il permettra d’évaluer la taille de la zone éclairée et l’éblouissement depuis le parcours des clients.

Cette solution sur rail compatible peut servir à l’accentuation dans les magasins, expositions ou autres intérieurs. Choisissez l’ouverture et l’orientation en tenant compte de la distance à l’objet.

Ne déclarez pas deux systèmes compatibles au seul motif qu’ils possèdent le même nombre de conducteurs. Vérifiez la correspondance mécanique et électrique des rails à 2, 3 et 4 conducteurs avec leurs adaptateurs respectifs. Choisissez une fixation au mur, au plafond ou suspendue en utilisant les accessoires du système.

• Câblage et installation du spot dimmable Triac pour rail à 2 conducteurs

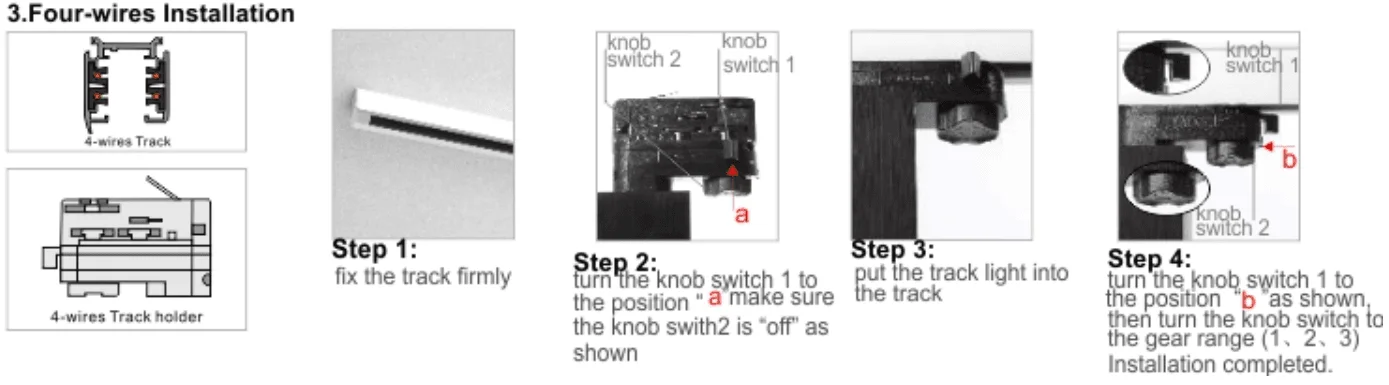

• Installation et câblage de la version dimmable 0-10V/DALI pour rail à 4 conducteurs

Définissez d’abord l’association compatible rail-adaptateur, les fixations et l’alimentation. Suivez les instructions de ces composants pour monter et orienter le spot.

Quel système de variation faut-il commander ?

Distinguez les entrées à coupure de phase, analogiques et numériques, sans les considérer comme interchangeables. Demandez une association validée de driver et de commande, avec son niveau minimal de variation et son comportement au démarrage. Accordez le protocole du luminaire avec la commande prévue dans l’installation. La fourniture doit préciser l’option correspondant au modèle choisi.

Quelles dimensions vérifier avant la commande ?

Si vous remplacez un appareil, communiquez ses dimensions sans les déduire d’une puissance similaire. Vérifiez également la position des fixations, des entrées de câble et des composants extérieurs. Pour HOYUWO-TL-20WB, le plan indique Φ100*150mm. Comparez ces informations au support et à la version demandée, car les dimensions peuvent varier d’une variante à l’autre.

Quel rail et quel adaptateur faut-il pour ce spot ?

Identifiez la référence et les circuits du rail avant de choisir le spot. Vérifiez que son adaptateur correspond au système, tant pour la connexion électrique que pour l’accouplement mécanique.

Quels composants faut-il pour la commande connectée de ce modèle ?

Pour la configuration connectée, nous définirons la commande et la plateforme utilisée. Avant de confirmer la fourniture, nous vérifierons la compatibilité du modèle avec la passerelle et le driver prévus.
