Luminaires décoratifs sur mât de 50W à 150W

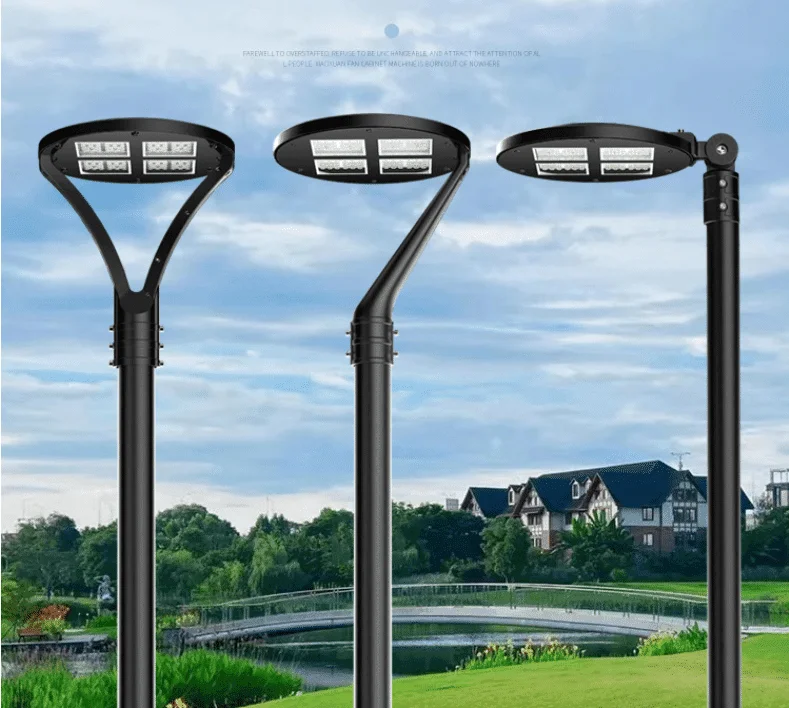

Pour les ensembles résidentiels, jardins ou parkings, choisissez des modèles orientables, à un bras ou à deux bras pour pose sur mât. La gamme couvre des puissances de 50W à 150W. Considérez les hauteurs de 4m à 12m comme un point de départ et validez la photométrie, la fixation et l’option de cellule crépusculaire pour votre configuration.

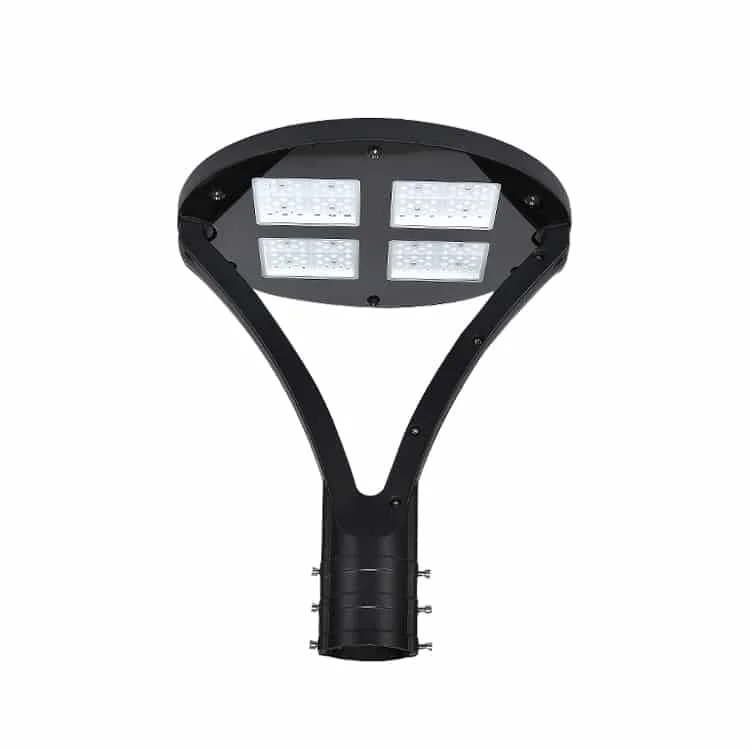

  • Modèle de référence : série HOYUWO-SL-H-01
  • Diamètre de montage : D60-75mm
  • Hauteur d’installation : 4 m-12 m
  • Angle de faisceau : 60°/90°/70*140°/T2/T3
  • Commande : marche/arrêt de série, variation/cellule crépusculaire personnalisables
  • Température de fonctionnement : -25℃/+55℃
  • Garantie du fabricant : 3/5 ans
  • Conformité déclarée : CE et RoHS
  • Origine : fabriqué en Chine
  • Tension d’entrée : 100-265VAC 50/60Hz
  • Facteur de puissance : >0.95
  • Distorsion harmonique totale : <15%
  • Indice de rendu des couleurs : >70
  • Température de couleur : 2700-3000K/4000-4500K/6000-6500K
Demander un devis

RéférencePuissanceDimensionsAngle de faisceauIndice IKOuverture de raccordementFiche technique
HOYUWO-SL-H-01-750W 70W 100W 120W 150W423x520mm60/90/120/70*140°/T2/T3IK08φ70Demander la fiche
HOYUWO-SL-H-01-Y50W 70W 100W 120W 150W423x520mm60/90/120/70*140°/T2/T3IK08φ70Demander la fiche

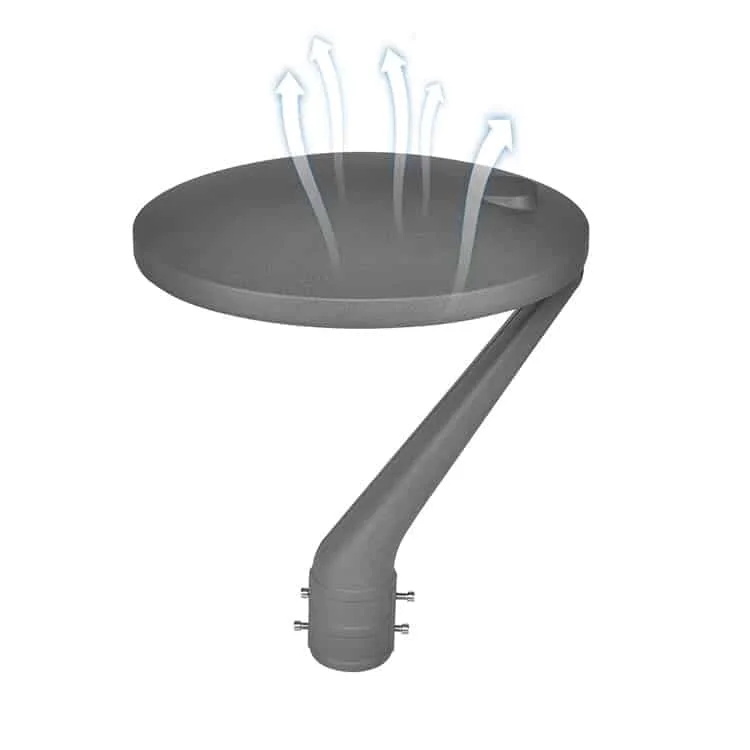

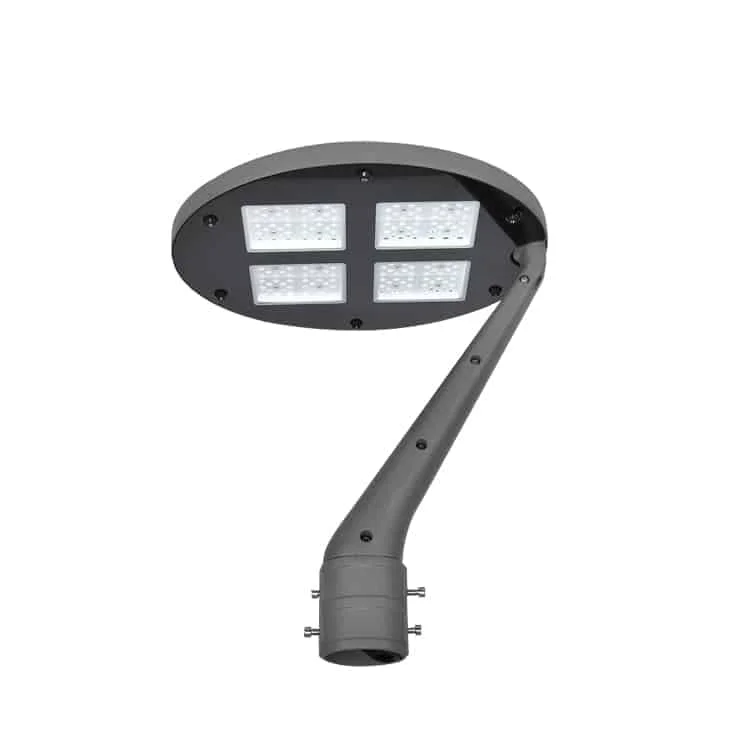

HOYUWO-SL-H-Adjustable50W 70W 100W 120W 150W423x637mm60/90/120/70*140°/T2/T3IK08φ60Demander la fiche

  • Cellule crépusculaire, du crépuscule à l’aube
  • Variation PWM/0-10V/DALI
  • Alimentation basse tension DC12V/DC24V/DC36V/DC48V et 60VDC

Points à préciser pour la commande

Demandez le flux vers l’hémisphère supérieur pour l’optique et l’angle de pose prévus. La valeur mesurée avec le luminaire horizontal ne représente pas automatiquement une installation inclinée.

Définissez dans le projet la variation souhaitée pendant la nuit. Vérifiez quelle combinaison de driver et de commande exécute ce programme et si elle est comprise dans la fourniture.

Vous pouvez étudier ce luminaire pour une voie ou un autre espace extérieur avec la configuration prévue dans le projet. Reliez sa distribution photométrique à la géométrie du lieu et au régime de fonctionnement pour arrêter le choix.

Vérifiez la cote D60-70mm indiquée pour le diamètre du mât de pose.

Les hauteurs de pose indicatives sont présentées ci-dessous.

PuissanceHauteur d’installation
50W-70W4-7 mètres
100W-120W8-10 mètres
150W10-12 mètres

Vérifiez le mât ou la crosse, les ancrages, l’inclinaison et le raccordement par rapport au projet. Consignez l’orientation et les réglages de commande pour les conserver pendant l’entretien.

Quelles dimensions vérifier avant la commande ?

Pour vérifier l’intégration, comparez le support au plan de HOYUWO-SL-H-01-7, qui indique 423x520mm. Contrôlez les mesures de la version livrée sans les étendre à toutes les variantes de la famille.

Comment relier cette optique à la hauteur et à l’espacement des mâts ?

Pour définir l’espacement des points lumineux, combinez la géométrie de la voie et la photométrie du modèle. Les watts seuls ne permettent pas de fixer cette distance.

Quel système de variation faut-il commander ?

Pour intégrer la variation à l’installation, nous choisirons le driver et son protocole en même temps que le système de commande. La commande précisera la combinaison compatible avec cette référence.
