Éclairage des tunnels : évaluer les zones, le pilotage et la rénovation LED

Pour un tunnel en France, convenez avec le gestionnaire et l’équipe technique des documents applicables et des performances de chaque zone, y compris en cas de défaut de commande ou d’alimentation. Ce guide distingue les exemples commerciaux du calcul de projet. Accès, circulation, maintenance et secours doivent être définis avant les luminaires. Une conversion fixe entre watts ne dimensionne pas le tunnel : le projet doit répondre à son infrastructure.

Références pour l’éclairage des tunnels

Pour une route française, suivez les critères exigés par le gestionnaire : un tableau commercial ou une description de normes japonaises ne les remplace pas. À l’entrée, considérez géométrie d’approche, vitesse, trafic et luminance extérieure. Distinguez seuil, transition, intérieur et sortie pour étudier l’adaptation diurne depuis un extérieur lumineux vers un intérieur plus sombre tout en maintenant la perception des obstacles.

À l’intérieur, l’apport naturel limité exige un éclairage artificiel assurant la vision prévue. Déterminez uniformité et niveau selon les critères du projet, la vitesse et les conditions de circulation.

Description et texte de l’image

• Repère d’éclairage des tunnels.

Ne transposez pas directement au tunnel les conditions de l’éclairage routier à ciel ouvert. Pour choisir les luminaires LED, examinez les points spécifiques suivants :

• Luminance de la chaussée selon la photométrie, la répartition et les caractéristiques de surface.
• Luminance des parois et répartition verticale de la lumière.
• Vitesse, volume de trafic et tracé en relation avec la disposition des luminaires.
• Visibilité et confort, y compris éblouissement et rendu des couleurs.
• Adaptation visuelle aux entrées et sorties, avec les renforcements définis par le calcul.
• Différences entre fonctionnement diurne et nocturne et stratégie de variation.

Dans la proposition, analysez ces facteurs comme les composantes d’un même projet :

• Adaptation visuelle : de jour, la luminance extérieure peut fortement différer de l’intérieure. Seuil et transition doivent faciliter la perception des obstacles à l’entrée ; le calcul définit la réduction progressive du niveau vers l’intérieur.
• Uniformité : contrôlez moyennes, minima et variations de luminance sur la chaussée. Une alternance marquée de bandes claires et sombres peut dégrader le confort de conduite.
• Éblouissement : considérez la vision directe des luminaires, les reflets et le contraste avec les entrées ou sorties lumineuses. Optique et orientation doivent correspondre aux positions d’observation prévues.
• Papillotement spatial : en circulant entre des luminaires espacés, le conducteur peut percevoir des variations répétées de luminance. Espacement, vitesse et durée d’exposition interviennent. La source cite des fréquences inférieures à 2.5Hz ou supérieures à 15Hz comme repères, à ne pas accepter universellement sans comparaison avec les documents applicables au tunnel.
• Commande : capteurs et drivers à variation peuvent adapter la lumière aux conditions prévues et réduire la consommation. Le système doit maintenir les performances du projet et définir sa réponse aux défauts.

Espacement et hauteur de pose

Le tableau rassemble des exemples d’origine, pas des instructions valables pour tout tunnel. Il indique des hauteurs de 4 à 6 mètres et cite 4.5 mètres comme cote fréquente, non maximale. Pour fixer espacement et puissance, évaluez la photométrie et la zone desservie par chaque luminaire.

emplacement	Plage de puissance	Puissances citées dans l’exemple	Espacement
Entrée	100W-300W	100W 150W 200W	1-1.5m
Zone de transition	70-120W	100W	2-3m
Zone intérieure	30-60W	50W	8-12m
Sortie	100-300W	100W 150W 200W	1-1.5m

Même pour une voie secondaire, justifiez adaptation, visibilité et sécurité sans réduire automatiquement les exigences selon sa catégorie. Utilisez les repères de 30W à 60W pour explorer une gamme, pas pour déclarer une puissance unique suffisante. La répartition doit résulter du calcul et des conditions du tunnel.

Avant de reporter au plan un espacement de secours d’environ 25 mètres, vérifiez couverture, niveaux et réponse au défaut considéré. Ce chiffre est indicatif dans le texte d’origine et ne démontre pas à lui seul l’acceptabilité de la solution.

Repère à tirer des exemples :

• éclairage de base : la source propose des luminaires LED de 30-60W pour le niveau de base et de 100-200W pour les renforcements d’entrée et de transition. Ce sont des exemples de produits. Niveau et progression de luminance doivent résulter du calcul avec photométrie et géométrie réelles.
• Longueur des zones. La formule S=VT/3.6 exprime la distance en mètres lorsque V est en km/h et T en secondes. Retenir T=2 secondes, comme dans l’exemple d’origine, ne dimensionne pas à lui seul toutes les zones d’adaptation. L’étude doit fixer leurs longueurs selon la méthode et les conditions applicables.
• Service nocturne et secours. Ils doivent être étudiés avec leurs propres conditions d’usage et de sécurité. Les repères de la source à la moitié et au dixième de la luminance de base ne sont pas des règles françaises universelles. Définissez niveaux, points de contrôle et réponse aux défauts dans le projet.

Quels luminaires utiliser dans un tunnel ?

Distinguez éclairage, balisage, signaux de voie et secours éventuellement présents au projet. Chaque fonction exige un équipement approprié ; un projecteur courant ne convient pas à toute zone ou fonction de sécurité.

Pourquoi utiliser l’aluminium plutôt que l’inox pour les luminaires de tunnel ?

1. Le texte compare 238 W/(m·K) et 15.2 W/(m·K). Ces valeurs indicatives ne décrivent pas tous les alliages d’aluminium ou aciers inoxydables. La dissipation finale dépend aussi de la géométrie, des jonctions, de la finition et de l’environnement ; elle ne se déduit pas du seul nom du métal.
2. Par rapport à des métaux comme l’inox, les alliages d’aluminium ont une densité plus faible et sont plus légers. Pour les luminaires LED de tunnel, ils peuvent donc réduire la masse totale et faciliter pose et maintenance.
3. Le coût dépend de l’alliage, de la construction, de la finition et de la fabrication. Comparez l’ensemble proposé sans supposer que l’aluminium est toujours moins cher.

Quelle puissance LED peut remplacer une lampe sodium de 400W en tunnel ?

Lisez comme hypothèse pédagogique, non comme mesure, l’exemple associant lampe sodium de 400W, 48,000 lm et utilisation de 40% pour estimer environ 19,000 lm utiles. Ces nombres expliquent une comparaison simplifiée. N’en déduisez pas une efficacité de 40 lm/W : elle ne résulte pas du calcul indiqué.

Dans la partie LED, examinez les hypothèses de 130 lm/W et d’utilisation supérieure à 90% avant d’accepter les environ 165W proposés pour obtenir environ 19,000 lm utiles. Vérifiez-les pour le luminaire et la géométrie du tunnel. Pour valider le remplacement, contrôlez parois et chaussée sans vous limiter à égaler ce flux estimé.

Dans la comparaison entre 80W LED et 250W sodium, conservez le caractère indicatif de la proposition en vérifiant flux, uniformité, répartition et éblouissement. La source oppose CRI≥70 Ra et CRI≈30 Ra. Une meilleure restitution des couleurs ne permet pas de réduire automatiquement les niveaux exigés par le projet.

Demandez le calcul des luminaires proposés et vérifiez l’installation avant d’autoriser une baisse de puissance. Les équivalences de 400W à 150W LED et de 250W à 70W LED proviennent de propositions commerciales de l’article. Ne les utilisez pas comme facteurs valables pour toute rénovation.

Quel niveau en lux faut-il dans un tunnel ?

Pour interpréter les plages d’éclairement en lux, rappelez-vous qu’il s’agit de repères génériques du document d’origine. Ils ne justifient pas seuls un tunnel français : distinguez luminance et éclairement et étudiez accès, circulation et conditions de jour et de nuit.

• Zone d’entrée de jour : 200-500 Lux
• Zone de transition : réduction progressive du niveau d’entrée au niveau intérieur
• Zone intérieure : 30-100 Lux
• Zone de sortie : 50-100 Lux
• Service nocturne, ensemble du tunnel : 30-50 Lux

Quelle température de couleur choisir dans un tunnel ?

Évaluez la température de couleur avec l’environnement, la perception et la répartition du faisceau. Les 5000-6000K de CCT cités par la source restent une possibilité de projet, sans supériorité universelle sur les autres options.

Qu’est-ce que la méthode L20 ?

Pour utiliser L20 dans l’étude de l’entrée, identifiez la luminance moyenne dans un cône visuel de 20 degrés depuis un point d’approche défini. Positionnez ce point et appliquez le repère selon la méthode de calcul retenue ; L20 n’est pas une valeur indépendante de la géométrie.

Quelle norme NFPA concerne les tunnels ?

Si une spécification cite NFPA 502, vérifiez que le contrat l’exige et quelles version et portée sont prévues. C’est une référence de la National Fire Protection Association pour tunnels routiers, ponts et autres voies à accès limité. Elle ne remplace pas automatiquement les dispositions françaises ni les exigences du gestionnaire.

NFPA 502 couvre notamment les domaines de sécurité suivants :

1. Systèmes de protection incendie : spécifications pour détection, alarme et extinction des incendies.
2. Ventilation de secours : exigences des systèmes de gestion des fumées et de la chaleur lors d’un incendie.
3. Sortie de secours : orientations pour des cheminements et sorties d’évacuation sûrs.
4. Intégrité structurelle : dispositions pour que les structures du tunnel résistent aux conditions d’incendie.
5. Exploitation et maintenance : procédures de maintien des systèmes de sécurité et d’inspections périodiques.
6. Réponse d’urgence : protocoles de coordination avec les secours et réalisation d’exercices.

La finalité de NFPA 502 est de protéger usagers et infrastructures dans les tunnels et autres ouvrages de son champ d’application.

Composants d’un luminaire LED pour tunnels

En examinant la vue éclatée de ce type de luminaire LED, identifiez boîtier, dissipateur, modules LED et driver, ainsi que protection optique, raccordements et fixations.

1. Boîtier. L’aluminium moulé sous pression et les structures modulaires à ailettes sont courants. Dimensions et épaisseur ne prouvent pas seules la qualité : vérifiez construction, protection et conditions de fonctionnement annoncées.
2. Dissipation. La surface d’échange influence l’évacuation de chaleur avec le matériau, le contact thermique et l’air disponible. Un dissipateur plus grand ne garantit pas un meilleur résultat si la conception ou la pose sont inadaptées.
3. Source lumineuse : la source décrit des puces SMD et LED haute puissance de 1W, avec des exemples de 50-60 puces et environ 50W par module. La configuration dépend du modèle ; comparez module et luminaire complets.
4. Driver. Contrôlez courant, isolation, variation, protections et température de fonctionnement. La source cite Philips, Meanwell et Suncome pour HOYUWO LED ; confirmez la marque et la référence de l’unité proposée. Un boîtier en aluminium ou un encapsulage ne prouve pas seul l’absence de scintillement ni une durée de vie définie.
5. Support de montage : un support en U peut être utilisé. Vérifiez matériau, dimensions, résistance et fixations selon la pose prévue.
6. Protection optique : certains modèles utilisent du polycarbonate (PC) et des lentilles intégrées ; confirmez leur protection et leur comportement dans l’environnement du tunnel.

Types de luminaires LED pour tunnels

Que distinguer lors du choix d’un luminaire LED pour tunnel

Même si le format rappelle celui des projecteurs LED, vérifiez construction, commande et photométrie pour le tunnel. Une apparence et une puissance proches d’un produit de façade ou d’entrepôt ne prouvent pas son aptitude à l’infrastructure.

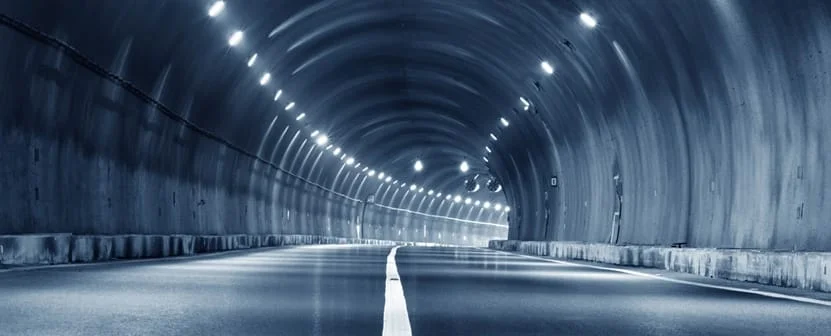

La source présente des équipements courants, variantes à variation et versions avec alimentation de secours. Dans la spécification, traitez variation et secours comme des fonctions distinctes pouvant aussi coexister dans une même solution.

Vérifiez la perte de signal et d’alimentation : inverser la logique n’évite pas tous les défauts. Confirmez aussi si le driver s’éteint à 0V, ce qui n’est pas acquis pour tous les modèles. L’exemple direct associe extinction à 0V et sortie maximale à 10V ; l’inverse échange cette relation. La description d’origine comprend des signaux 0-5V et 0-10V avec ces logiques possibles.

Pour maintenir les fonctions de sécurité lors de la perte d’alimentation normale, définissez les luminaires LED de secours pour tunnels appropriés, en plus de l’éclairage normal.

Justifiez autonomie, répartition et niveau de secours selon les exigences du tunnel. Les 60-120 minutes et la variante de 90 minutes citées par la source décrivent des équipements ou offres. Ce n’est ni une durée universelle ni une garantie d’achever une réparation ou une évacuation.

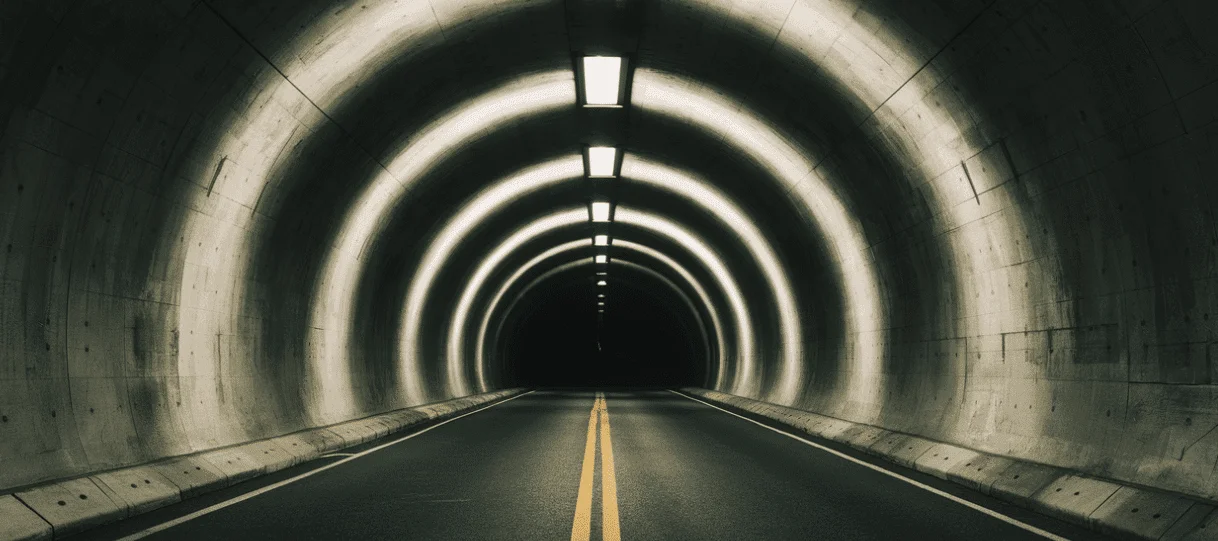

Étudiez les variantes de secours avec les options linéaires et les projecteurs.

Préparer une consultation de fourniture

Évolution des luminaires pour tunnels

Description et texte de l’image

• Première configuration : adaptation d’un boîtier de luminaire sodium haute pression avec source LED intégrée, sans dissipateur dédié dans l’exemple.
• Deuxième configuration : boîtier conçu pour LED, avec dissipateur et lentille de répartition ; il conserve une source LED intégrée.
• Troisième configuration : corps plat en aluminium, verre trempé et dissipateur intégré, avec LED haute puissance de 1W. La source situe son usage pendant 6-7 ans dans sa chronologie. L’image décrit une optique à réflecteur ; transmission et fragilité doivent être évaluées pour le verre et l’équipement précis.
• Quatrième configuration : modules à ailettes, LED SMD et protection en PC avec lentille intégrée. La conception vise à dissiper la chaleur en réduisant matière et coût ; les ailettes demandent d’anticiper poussière et nettoyage.
• Cinquième configuration : modules en aluminium moulé sous pression avec surfaces plus lisses pour faciliter le nettoyage. La source la présente comme une évolution des précédentes ; coût et comportement doivent être comparés sur le modèle précis.

Comparer des luminaires LED pour tunnels

1. Identifiez les puces proposées et leurs documents ; la source cite notamment Cree, Philips et Osram.
2. Comparez efficacité lumineuse et rendu des couleurs dans la configuration complète, aux conditions thermiques du luminaire.
3. Vérifiez la référence et les performances du driver d’une marque d’alimentations LED, comme Mean Well, Inventronics ou MOSO. La marque des condensateurs ne garantit pas seule la durée de vie de l’ensemble.
4. Contrôlez la conception thermique du boîtier et des modules à la puissance et à la température de service prévues.
5. Les ailettes peuvent augmenter la surface d’échange, mais le résultat dépend de la conception, de l’environnement et de la maintenance.
6. Les raccordements enfichables peuvent faciliter le remplacement du driver s’ils maintiennent la protection et les caractéristiques électriques requises.
7. Comparez le comportement thermique à la puissance proposée. Davantage de modules peut modifier la répartition de chaleur sans prouver automatiquement stabilité ou durée de vie.
8. Exigez une description de la réponse du système à variation en cas de défaut de commande ou perte du signal. La logique inverse est une option de conception à valider avec les équipements et scénarios de défaut prévus.
9. Choisissez la température de couleur avec les conditions visuelles et les critères du projet. Une teinte plus chaude ne garantit pas seule une meilleure visibilité dans toutes les situations de brouillard.

La consultation partira d’une géométrie, d’une méthode de calcul et d’une stratégie de commande définies. Obtenez photométries et documents thermiques et de secours de la référence proposée, puis vérifiez sur place niveaux, uniformité et réponse des scènes. La rénovation conservera ainsi le lien entre projet, équipements et mise en service, sans dépendre de puissances ou espacements étrangers au tunnel.

Données nécessaires pour consulter sur une rénovation

Organisez la consultation par zones avec inventaire, implantation et commande existante. Vous verrez si la proposition conserve la fonction de chaque zone ou répartit simplement une puissance uniforme. Les produits commerciaux doivent être confrontés aux critères et au calcul retenus par le projet.

Tester les défauts en plus de l’allumage normal

La réception devrait comprendre les scénarios de défaut prévus, avec procédure et responsables définis pour l’infrastructure. Documentez les équipements devant rester opérationnels et la réponse de la commande à la perte de signal ou d’alimentation. La présence d’une batterie ne prouve pas que l’ensemble maintient toutes les fonctions de sécurité convenues.

Confirmez avec le gestionnaire les documents et le périmètre exigés. Le tome II de l’Orden Circular 36/2015 du Ministerio de Transportes espagnol, consacré à l’éclairage des tunnels, est cité comme référence technique étrangère, distincte des prescriptions françaises. La demande ci-dessous concerne la documentation technique des luminaires HOYUWO LED, et non le téléchargement de cette publication officielle. Nous contacter pour obtenir la documentation technique
