Variation LED : comparer coupure de phase, DALI, DMX et commande analogique

Comparez le projet final aux notices et conditions du site, car capacités et câblages cités appartiennent à des systèmes précis. La comparaison de quatre solutions organise les informations à demander. En rénovation, évaluez les conducteurs existants ; pour scènes et supervision, considérez la gestion par adresses. «Variable» ne suffit pas : choisissez luminaire, driver et commande comme un ensemble avec méthode et plage de fonctionnement compatibles.

Description et texte de l’image

• Niveau bas
• À variation
• Niveau élevé
• Allumé
• Éteint
• Variateur LED

Pour choisir parmi les quatre méthodes du guide, reliez la variation aux besoins du projet. Adapter le niveau peut économiser l’énergie si la puissance absorbée diminue ; varier la couleur exige aussi une fonction spécifique compatible.

Méthode	Signal et compatibilité	Application indicative
Coupure de phase	La variation agit sur l’alimentation : driver et variateur doivent être compatibles	Rénovations et circuits admettant cette méthode
0–10 V / 1–10 V	Signal analogique dont limites électriques et comportement au minimum dépendent de l’appareil	Variation par groupes câblés
DALI	Bus numérique avec appareils adressables : exige alimentation et configuration compatibles	Scènes, groupes et gestion des bâtiments
DMX	Données de commande par canaux : alimentation et câblage des données se conçoivent selon le système	Éclairage scénique et effets dynamiques

Consultez d’abord le tableau comparatif puis les conditions de compatibilité de chaque alternative : coupure de phase, 0/1-10V, DALI et DMX.

Choisir selon l’intervention et les fonctions

En rénovation, vérifiez câblage et fonctions avant d’envisager la coupure de phase. Choisissez-la uniquement avec un driver et un variateur compatibles, y compris pour la charge admise.

Définissez les fonctions et comparez le coût des commandes, de la pose et de la mise en service comme un ensemble. Avec DALI, vous pouvez gérer adresses, scènes et groupes ; avec 0–10 V, vous disposez d’un signal analogique dont le groupement dépend du câblage.

Pour coordonner couleurs et intensités sur une façade, dans un bar ou une salle de spectacle, évaluez DMX et ses canaux. Pour des effets RGB ou RGBW, confirmez d’abord que configuration et appareils prennent en charge ces fonctions.

N’attribuez pas RDM à tout luminaire DMX. Cette extension offre une communication bidirectionnelle sur les appareils compatibles et peut aider à les identifier ou configurer, mais les possibilités précises dépendent du contrôleur et du récepteur.

Quelles méthodes de variation utilise-t-on avec les LED ?

Choisissez entre coupure de phase, interfaces analogiques 0–10 V ou 1–10 V, DALI et DMX selon infrastructure et fonctions prévues. N’attendez pas d’une alternative qu’elle remplace automatiquement les autres dans tout projet.

Tous les éclairages LED sont-ils variables ?

Avant de valider une variation, confirmez la compatibilité de la commande avec driver et luminaire. Un driver variable ne garantit ni stabilité sur toute la course ni fonctionnement avec tout variateur.

Peut-on ajouter un variateur à n’importe quel éclairage LED ?

Confirmez que commande, luminaire et driver partagent l’interface de variation et la plage de fonctionnement prévues.

TRIAC équivaut-il toujours à la coupure de phase ?

La dénomination TRIAC désigne généralement la coupure de phase en début de phase. La famille comprend aussi la fin de phase : ces noms ne sont pas équivalents dans toute situation.

Quelle différence entre coupure de phase et 0-10V ?

Distinguez d’abord les bornes de signal 0-10V de l’alimentation. Dans l’interface 0/1-10V, le driver reçoit un ordre de niveau dont limites et réponse minimale dépendent de l’appareil ; la coupure de phase modifie au contraire la forme d’onde alimentant un driver compatible.

Existe-t-il d’autres protocoles pour la variation architecturale ?

Distinguez transmission de la commande et exécution par le driver. Les interfaces peuvent s’intégrer par des appareils compatibles avec KNX, LON ou des solutions Wi-Fi de gestion et communication. Dans l’environnement DMX, RDM étend les fonctions disponibles.

Ne recherchez pas une interface adaptée à tout bâtiment et luminaire. Partez des fonctions du projet et finalisez en vérifiant le fonctionnement conjoint des appareils.

1. Variation par coupure de phase

La coupure de phase peut agir en début ou en fin de phase : les deux variantes modifient la forme d’onde d’alimentation.

Description et texte de l’image

• Coupure de phase au début et à la fin du cycle.

Variation en début de phase

Dans la coupure en début de phase, appelée FPC dans certaines références, la conduction est retardée par rapport au point 0 de l’alternance AC. Le TRIAC ou thyristor conduit à partir de l’angle fixé, modifiant la forme d’onde reçue par le driver compatible.

Ne supposez pas qu’un variateur prévu pour une autre source donne un résultat stable avec toute LED. S’il utilise une coupure en début de phase par TRIAC ou thyristors, vérifiez courant d’appel, charge et course de variation avec le driver choisi.

Certains variateurs exigent une charge minimale et certaines combinaisons laissent une faible lueur résiduelle. Il existe aussi des appareils intégrant des mesures pour l’éviter. Vérifiez la combinaison réelle sans considérer ces comportements comme inévitables pour toutes les LED.

Pour les logements ou petits circuits, vérifiez chaque paire variateur-driver, y compris les références downlight ou GU10 admettant cet usage.

En rénovation, une partie des conducteurs peut être conservée après vérification de leur disponibilité et des conditions de pose, de charge et de variateur.

Variation en fin de phase

Avec un driver compatible, vous pouvez utiliser des solutions commerciales à coupure en fin de phase. Elles emploient généralement des transistors, par exemple MOSFET, qui interrompent la fin de chaque alternance ; ce n’est pas simplement une technologie encore peu développée.

Examinez fonctionnement au minimum, température et courant d’appel avant de choisir le front. Suivez les indications du driver et du variateur : aucune variante n’élimine à elle seule tout scintillement ou limite de charge.

Cette solution se rencontre en éclairage résidentiel et commercial avec ampoules, downlights et projecteurs LED sur rail compatibles.

2. Variation 0/1-10V

N’interprétez pas toujours 0 V comme extinction et n’attribuez pas la même réponse à tous les appareils 1–10 V. Dans les systèmes analogiques 0–10 V et 1–10 V, le signal commande le niveau au driver, mais interface et référence déterminent ce qui se produit au minimum et si l’extinction est possible par cette voie.

Suivez le schéma spécifique avant de raccorder 0/1-10V et distinguez clairement alimentation et signal. Le driver interprète la commande selon son interface ; allumage et extinction peuvent exiger des fonctions supplémentaires.

Vérifiez longueur de câble admise, capacité de l’interface et si elle fournit ou absorbe du courant. Une commande peut agir sur plusieurs drivers dans ses limites électriques, mais un faible courant de signal ne permet pas un nombre illimité d’appareils.

Réservez dans le projet le parcours et les conducteurs de signal exigés par la commande.

Dans les bureaux, commerces et autres bâtiments, vous pouvez appliquer 0-10V à des downlights, panneaux LED ou projecteurs sur rail, à condition que les références soient compatibles.

Avant de raccorder la commande 0-10V, vérifiez ces points :

Alimentation et signal de commande : fonctions différentes

Partie du système	Points à vérifier
Entrée de l’appareil	Tension et type de courant de la plaque. Un contrôleur 12–24 V DC n’accepte pas un raccordement direct à 110/220 V AC.
Alimentation	Si le contrôleur exige une basse tension DC, il faut une alimentation AC/DC compatible dimensionnée pour la charge.
Sortie vers la charge	Tension, courant, polarité et type de LED admis par le contrôleur. Une lampe secteur n’est pas interchangeable avec une charge basse tension.
Signal 0–10 V / 1–10 V	Bornes de commande spécifiques, interface et limites électriques de l’appareil : ne pas les confondre avec l’alimentation.
Installation	Suivre le schéma du fabricant pour la référence précise, hors tension et avec les protections prévues.

Ne considérez pas Mi-Light LS4 comme une alimentation universelle pour luminaires. Dans l’exemple, sa notice indique une entrée DC12V–24V et représente une alimentation AC/DC séparée.

3. Variation DALI

N’interprétez pas les limites du protocole comme des capacités atteignables simultanément dans toute installation. Vérifiez alimentation du bus, section et chute de tension pour la distance maximale indiquée de 300 m entre les appareils les plus éloignés dans les conditions prévues. Les appareillages d’alimentation de l’éclairage acceptent 16 scènes et 16 groupes ; un sous-réseau DALI-2 peut comprendre jusqu’à 64 appareillages d’alimentation et 64 dispositifs de commande, aux rôles différents. Le bus permet leur adressage et leur commande.

Description technique de l’image

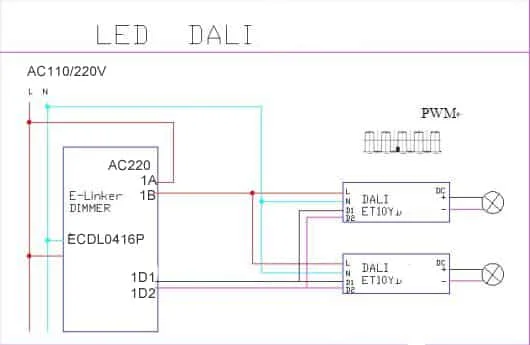

Vérifiez séparément sortie vers les LED, alimentation et bus de commande. Le schéma représente un E-Linker et les drivers DALI identifiés dans l’image : les noms des bornes ne remplacent pas la notice d’une autre référence.

N’utilisez pas l’exemple de 21 luminaires RGB comme limite générale DALI : cela dépend de l’adressage et des appareils. Pour la couleur, il existe des équipements DT8 prenant en charge mélange chromatique ou température de couleur selon type et compatibilité.

Vérifiez fonctions et interopérabilité déclarées par les appareils précis. DALI peut fournir des informations d’état par communication bidirectionnelle en plus des adresses, groupes et scènes.

Incluez dans l’évaluation les consommations de veille des composants actifs lorsque la lumière est éteinte. Prévoyez dès la conception maintenance, configuration, alimentation et pose du bus.

Vous pouvez utiliser des downlights LED DALI, panneaux ou projecteurs sur rail compatibles dans les hôtels, commerces et autres bâtiments.

Exemple visuel pour étudier une installation avec des appareils DALI :

Description technique de l’image

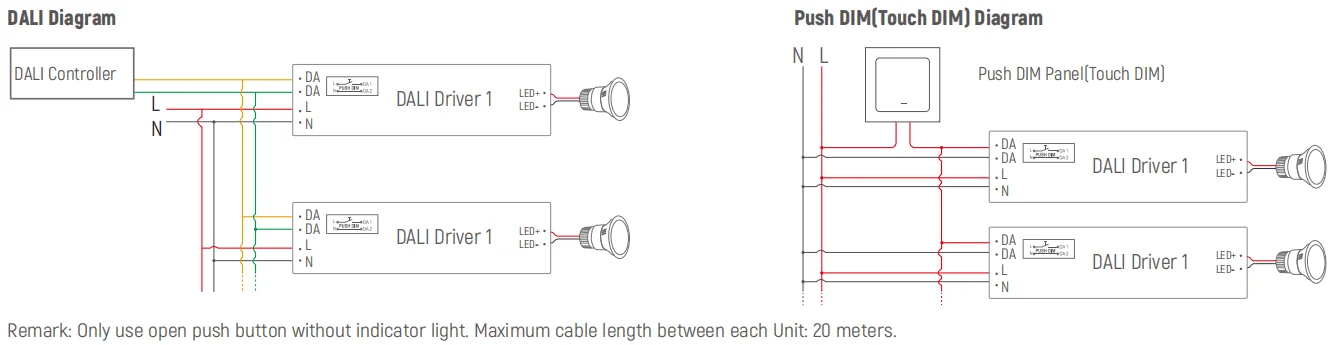

Suivez la notice du driver précis et n’appliquez pas la tension secteur à une borne de commande sauf autorisation explicite pour ce mode. Les couleurs du dessin n’identifient pas les conducteurs d’une installation française. Le poussoir sans voyant et les 20 m concernent l’appareil de l’exemple, pas une limite générale du bus. L’image compare DALI et Push DIM sur des drivers prévus à cet effet : ne transposez pas le raccordement à toute entrée DALI.

4. Variation DMX512

Pour évaluer DMX512, considérez fonctions et réseau nécessaires au-delà du budget. Le système est né dans l’éclairage scénique sous USITT pour transmettre des commandes numériques des consoles aux appareils compatibles.

Suivez la notice pour topologie, terminaisons et distribution : n’imposez pas un contrôleur tous les 12 mètres comme règle générale. Concevez l’alimentation de puissance séparément de la liaison de données. Les 512 canaux ne correspondent pas nécessairement à 512 luminaires, chacun pouvant en occuper plusieurs pour couleur, intensité ou autres fonctions. DMX512 organise les niveaux de commande en univers allant jusqu’à 512 canaux.

Documentez appareils et scènes pour la maintenance et planifiez câbles de données, adresses et configuration nécessaires.

Au-delà des effets pour bars et spectacles, vous pouvez l’utiliser dans l’éclairage paysager extérieur, par exemple dans les lèche-murs de façades.

Définir la scène minimale avant de choisir la commande

Décrivez la lumière nécessaire lorsque l’espace est presque vide ou pendant une présentation. Testez la scène avec les appareils prévus et observez démarrage, stabilité et transition vers l’extinction : vous pourrez vérifier si la plage utile de variation correspond à l’usage réel.

Préparer le futur remplacement d’un driver à variation

Conservez référence du driver, configuration et commande associée. Lors d’un remplacement, vérifiez aussi groupes, adresses ou réglages à récupérer pour qu’un composant électriquement compatible ne change pas le comportement de la scène.

Recherchez une solution documentée, installable et maintenable sans associer automatiquement technologie, prix et qualité. Avant le protocole, définissez les besoins de couleur, scènes ou supervision. L’essai de l’ensemble peut révéler des incompatibilités absentes des fiches séparées. Demandez réponse au minimum, à l’extinction et après une coupure, ainsi que charge et plage utile de variation, et réunissez les références exactes des commandes et luminaires.
