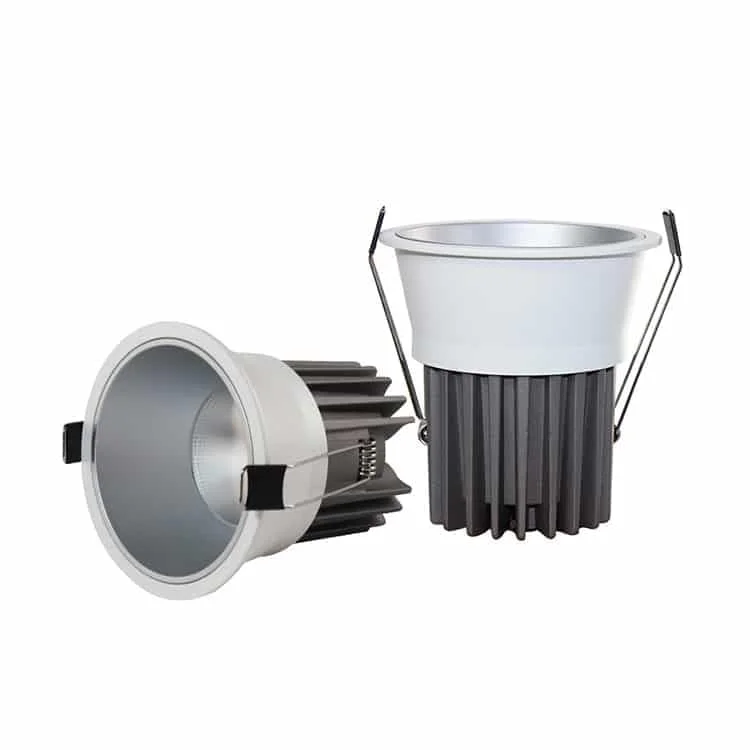

Downlights à réflecteur de 6cm de profondeur

Référence	Puissance	Dimensions	Dimensions de découpe	Flux lumineux	Fiche technique
HOYUWO-DL-7WA-08	7W±5%	Ø65*H55mm	ø 55mm	650-750lm	Demander la fiche
HOYUWO-DL-10WA-08	10W±5%	Ø85*H80mm	ø 75mm	900-1100lm	Demander la fiche
HOYUWO-DL-15WA-08	14W±5%	Ø101*H95mm	ø 90-95mm	1300-1400lm	Demander la fiche
HOYUWO-DL-18WA-08	18W±5%	Ø101*H95mm	ø 90-95mm	1850-2100lm	Demander la fiche
HOYUWO-DL-25WA-08	25W±5%	Ø118*H120mm	ø 105-110mm	2350-2600lm	Demander la fiche

Des kits de batterie de secours avec autonomie de 1-3 heures à 2-5 watts peuvent être demandés selon la configuration.

Points à préciser pour la commande

Une fois le plafond terminé, le driver devra pouvoir être retiré et ses raccordements rester accessibles. Nous vérifierons donc l’espace nécessaire à la maintenance, en plus de la hauteur du corps du luminaire.

Pour évaluer la distribution lumineuse et l’éblouissement, demandez le fichier photométrique correspondant à la combinaison exacte de finition et d’optique.

• Éclairage tertiaire : hôtels, bureaux, centres commerciaux, écoles, hôpitaux et supermarchés.
• Éclairage résidentiel : séjour, chambre, cuisine et autres pièces.

Ce luminaire peut être intégré au plafond ou fixé en saillie si la version retenue autorise ce montage. Pour choisir l’optique, distinguez l’éclairage de l’ensemble de l’espace de la mise en valeur d’objets ou de surfaces précises.

Comparez l’épaisseur du plafond à la plage 1-40mm admise par la fixation. Avant de préparer la pose, vérifiez sur le plan la découpe, l’appui et le logement du driver.

Nous définirons d’abord la réservation ou le support et l’espace d’accès à l’alimentation à partir des cotes du modèle. La pose suivra le manuel du luminaire et tiendra compte des contraintes du plafond.

Quelles dimensions vérifier avant la commande ?

Pour vérifier l’intégration, comparez le support au plan de HOYUWO-DL-7WA-08, qui indique Ø65*H55mm. Contrôlez les mesures de la version livrée sans les étendre à toutes les variantes de la famille.

Comment choisir l’optique de ce downlight ?

Nous choisirons l’optique en fonction de la distance de pose et de la surface utile. Un faisceau étroit concentre davantage la lumière, mais le résultat sera vérifié par un calcul d’éclairage.

L’éclairage de secours équivaut-il au fonctionnement normal ?

En présence d’une fonction de secours, nous distinguerons ses performances de celles du fonctionnement normal : batterie, autonomie et flux lumineux ou puissance disponibles dans ce mode. La valeur nominale du luminaire ne permet pas de définir son fonctionnement de secours.
