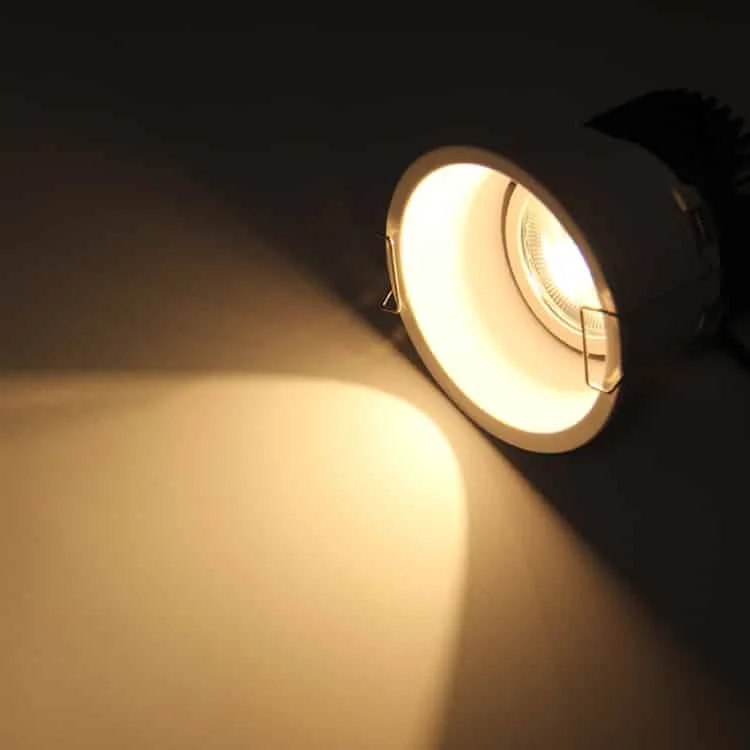

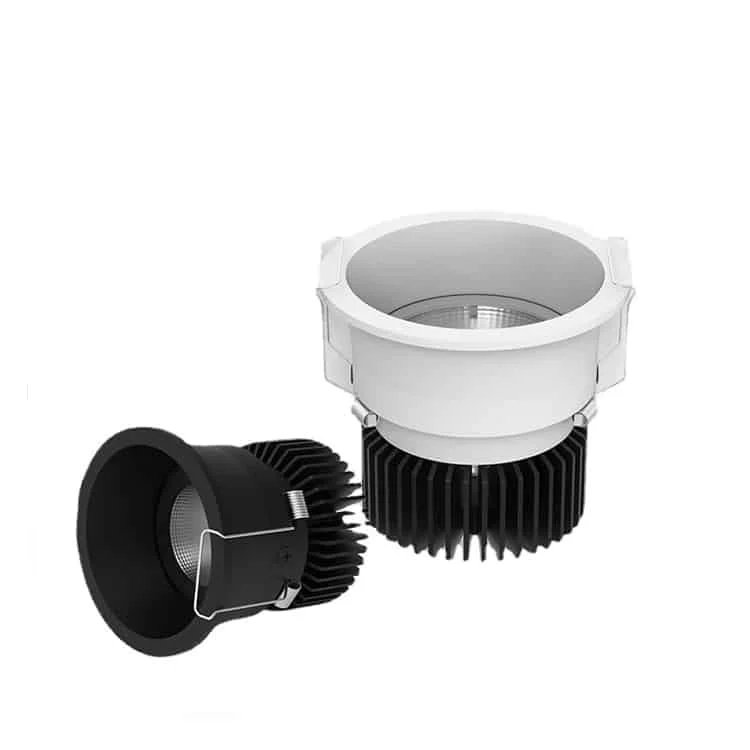

Downlights orientables pour différents diamètres de découpe

Référence	Puissance	Dimensions	Découpe d’encastrement	Flux lumineux	Fiche technique
HOYUWO-DL-7WG-4 (55mm)	7W±5%	Φ65*H70mm	Φ55mm	630-700lm	Demander la fiche
HOYUWO-DL-7WG-4	7W±5%	Φ85*H75mm	Φ70-75mm	630-750lm	Demander la fiche
HOYUWO-DL-10WG-4	10W±5%	Φ85*H75mm	Φ70-75mm	900-1100lm	Demander la fiche
HOYUWO-DL-15WG-4	15W±5%	Φ105*H103mm	Φ90-95mm	1350-1600lm	Demander la fiche
HOYUWO-DL-20WG-4	20W±5%	Φ105*H103mm	Φ90-95mm	1900-2200lm	Demander la fiche
HOYUWO-DL-30WG-4	30W±5%	Φ130*H125mm	Φ115-120mm	2700-3200lm	Demander la fiche

• Variation en option : Triac/1-10V/DALI
• Alimentations basse tension en option : confirmer dans la fiche de la version commandée le type de courant AC ou DC et la tension nominale exacte. Le driver et les composants raccordés doivent être compatibles avec cette configuration.
• Batterie de secours en option : 30% de la puissance, avec des autonomies indiquées de 1, 2 ou 3 heures ; confirmez la configuration.

Points à préciser pour la commande

Pour limiter les écarts visibles entre les points lumineux, demandez la tolérance SDCM de la référence. La température de couleur nominale ne décrit pas, à elle seule, cette dispersion chromatique.

Une fois le plafond terminé, le driver devra pouvoir être retiré et ses raccordements rester accessibles. Nous vérifierons donc l’espace nécessaire à la maintenance, en plus de la hauteur du corps du luminaire.

Ce luminaire peut être intégré au plafond ou fixé en saillie si la version retenue autorise ce montage. Pour choisir l’optique, distinguez l’éclairage de l’ensemble de l’espace de la mise en valeur d’objets ou de surfaces précises.

Nous définirons d’abord la réservation ou le support et l’espace d’accès à l’alimentation à partir des cotes du modèle. La pose suivra le manuel du luminaire et tiendra compte des contraintes du plafond.

Q : Comment vérifier le diamètre d’une ouverture existante ?

R : 1. Mesurez d’un bord au bord opposé en passant par le centre du cercle. Comparez ce diamètre à la plage de découpe admise par le downlight.

2. Réalisez une nouvelle découpe uniquement à partir du plan et des instructions du modèle acheté ; demandez ces deux documents avant d’ouvrir le plafond.

Q : Quelle ouverture préparer pour la référence choisie ?

R : La gamme comporte des cotes de 50mm, 70mm, 90mm, 100mm et 120mm, mais vous devez retenir celle du plan de votre modèle. Les diamètres ne sont pas interchangeables entre références.

Dimensions du spot	Découpe en mm	Découpe en pouces
2 pulgadas	57-64	2.25-2.5
2.5 pulgadas	70-76	2.75-3
3 pulgadas	89-95	3.5-3.75
4 pulgadas	114-121	4.5-4.75
6 pulgadas	178-184	7-7.25
8 pulgadas	229-235	9-9.25

Que vérifier lors de l’orientation de ce spot ?

Dans l’orientation prévue, évitez de placer la source directement dans le champ visuel des personnes qui traversent l’espace. Vérifiez d’abord les limites de rotation et le dégagement permis par le modèle.

Quelles dimensions vérifier avant la commande ?

Pour vérifier l’intégration, comparez le support au plan de HOYUWO-DL-7WG-4 (55mm), qui indique Φ65*H70mm. Contrôlez les mesures de la version livrée sans les étendre à toutes les variantes de la famille.

Comment choisir l’optique de ce downlight ?

Nous choisirons l’optique en fonction de la distance de pose et de la surface utile. Un faisceau étroit concentre davantage la lumière, mais le résultat sera vérifié par un calcul d’éclairage.

L’éclairage de secours équivaut-il au fonctionnement normal ?

En présence d’une fonction de secours, nous distinguerons ses performances de celles du fonctionnement normal : batterie, autonomie et flux lumineux ou puissance disponibles dans ce mode. La valeur nominale du luminaire ne permet pas de définir son fonctionnement de secours.

Quel système de variation faut-il commander ?

Pour intégrer la variation à l’installation, nous choisirons le driver et son protocole en même temps que le système de commande. La commande précisera la combinaison compatible avec cette référence.
