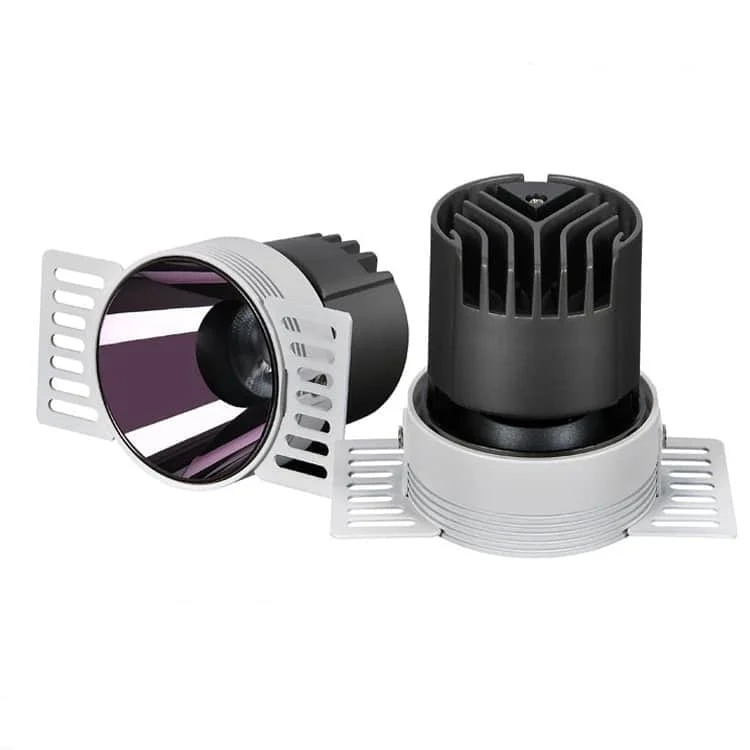

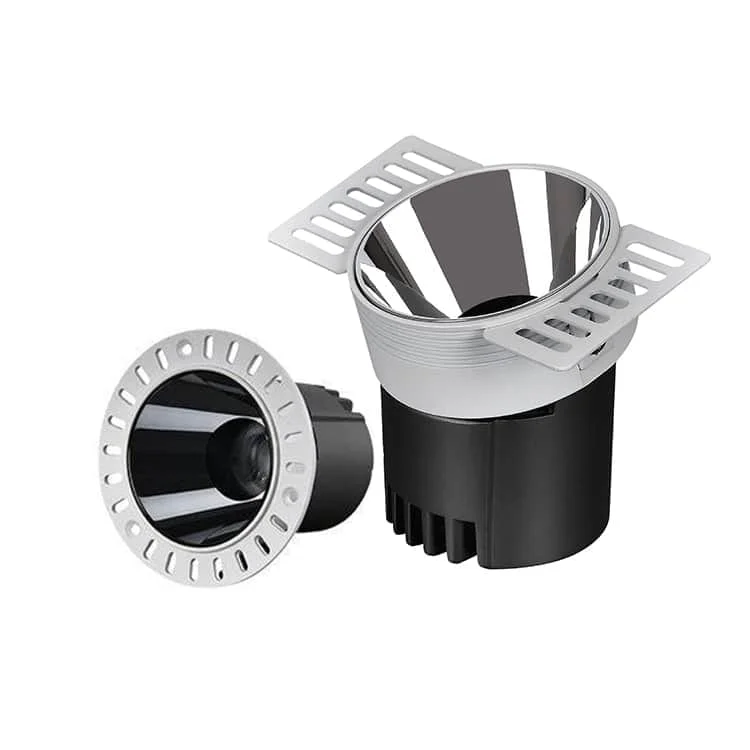

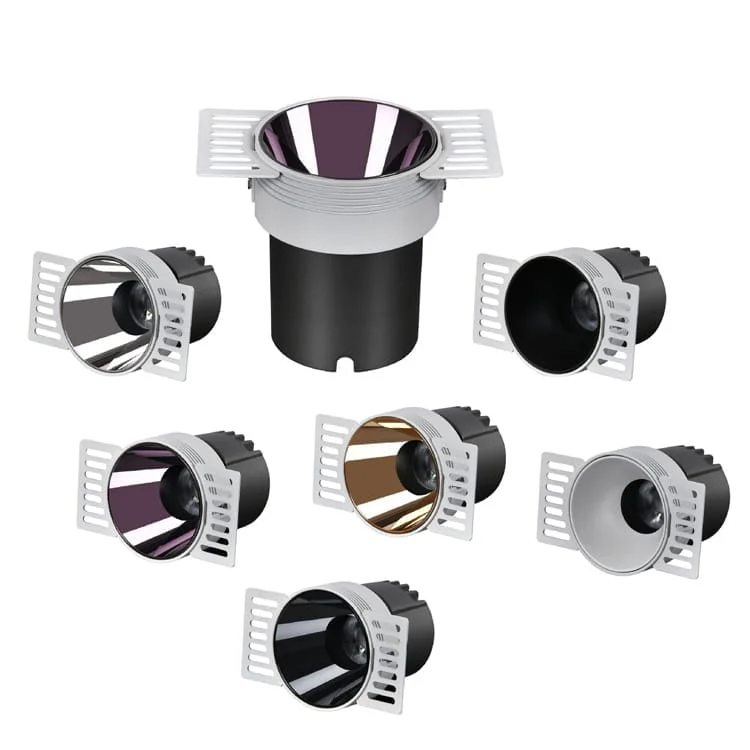

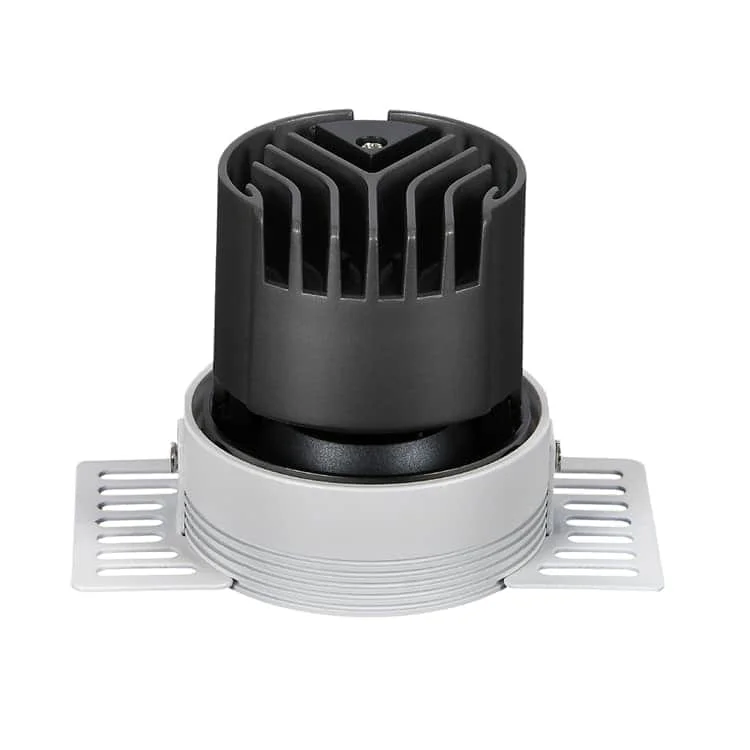

Downlights DL-G-01 avec deux intégrations sans cadre

Référence	Puissance	Dimensions	Découpe d’encastrement	Flux lumineux	Fiche technique
HOYUWO-DL-7WG-01	7W±5%	L91*Ø53*H80mm	Φ55mm	650-750lm	Demander la fiche
HOYUWO-DL-10WG-01	10W±5%	L116*Ø71*H85mm	Φ75mm	900-1100lm	Demander la fiche
HOYUWO-DL-12WG-01	12W±5%	L116*Ø71*H85mm	Φ75mm	1100-1300lm	Demander la fiche
HOYUWO-DL-15WG-01	15W±5%	L142*Ø92*H118mm	Φ95mm	1400-1600lm	Demander la fiche
HOYUWO-DL-20WG-01	20W±5%	L142*Ø92*H118mm	Φ95mm	1900-2100lm	Demander la fiche

Pour régler l’intensité, renseignez-vous sur les options Triac, 0-1/10V ou DALI.

Demandez le kit batterie de secours, dont l’autonomie indiquée est de 1-3 heures à 2-5 watts.

Pour une commande depuis un téléphone, Google Home ou Amazon Alexa, demandez l’option Zigbee Tuya ; vérifiez d’abord la passerelle et l’ensemble compatible.

Points à préciser pour la commande

Une fois le plafond terminé, le driver devra pouvoir être retiré et ses raccordements rester accessibles. Nous vérifierons donc l’espace nécessaire à la maintenance, en plus de la hauteur du corps du luminaire.

Ce luminaire peut être intégré au plafond ou fixé en saillie si la version retenue autorise ce montage. Pour choisir l’optique, distinguez l’éclairage de l’ensemble de l’espace de la mise en valeur d’objets ou de surfaces précises.

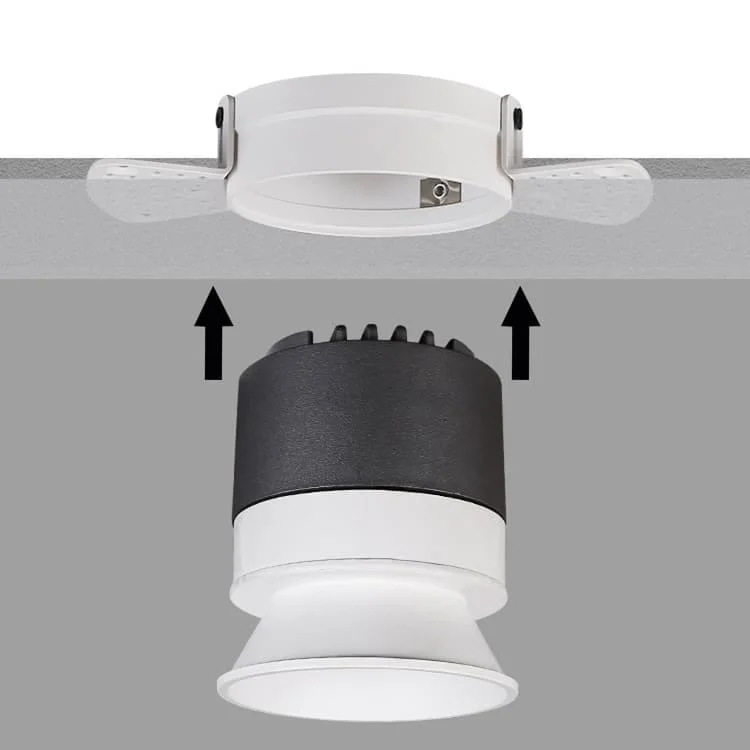

Préparez l’intégration sans bordure avec les instructions de montage demandées pour le downlight.

Nous définirons d’abord la réservation ou le support et l’espace d’accès à l’alimentation à partir des cotes du modèle. La pose suivra le manuel du luminaire et tiendra compte des contraintes du plafond.

Que faut-il définir avant de terminer un plafond avec des luminaires sans collerette ?

Avant la finition du plafond, vérifiez l’épaisseur du support, le diamètre ou la forme de la découpe et le système d’intégration propre à la référence.

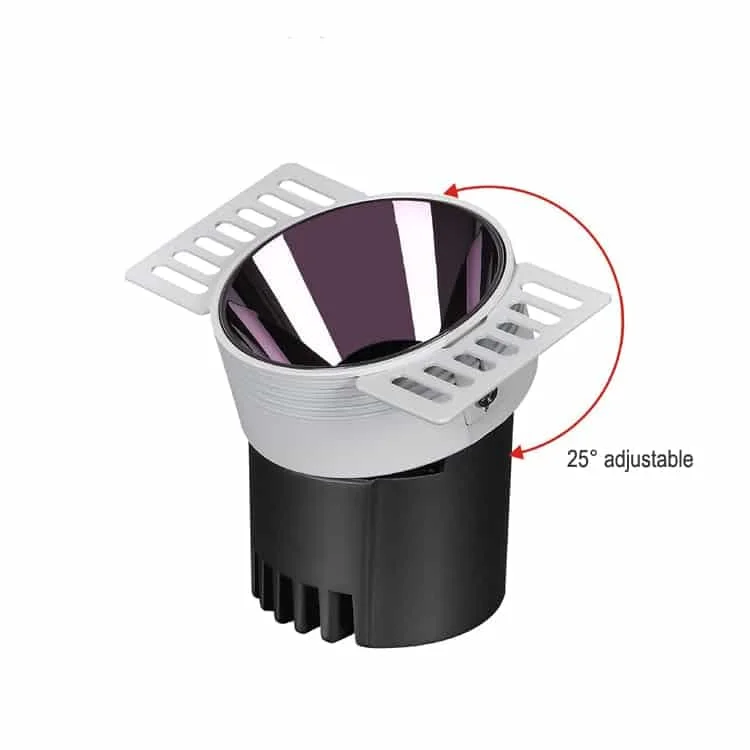

Que vérifier lors de l’orientation de ce spot ?

Dans l’orientation prévue, évitez de placer la source directement dans le champ visuel des personnes qui traversent l’espace. Vérifiez d’abord les limites de rotation et le dégagement permis par le modèle.

Quelles dimensions vérifier avant la commande ?

Pour vérifier l’intégration, comparez le support au plan de HOYUWO-DL-7WG-01, qui indique L91*Ø53*H80mm. Contrôlez les mesures de la version livrée sans les étendre à toutes les variantes de la famille.

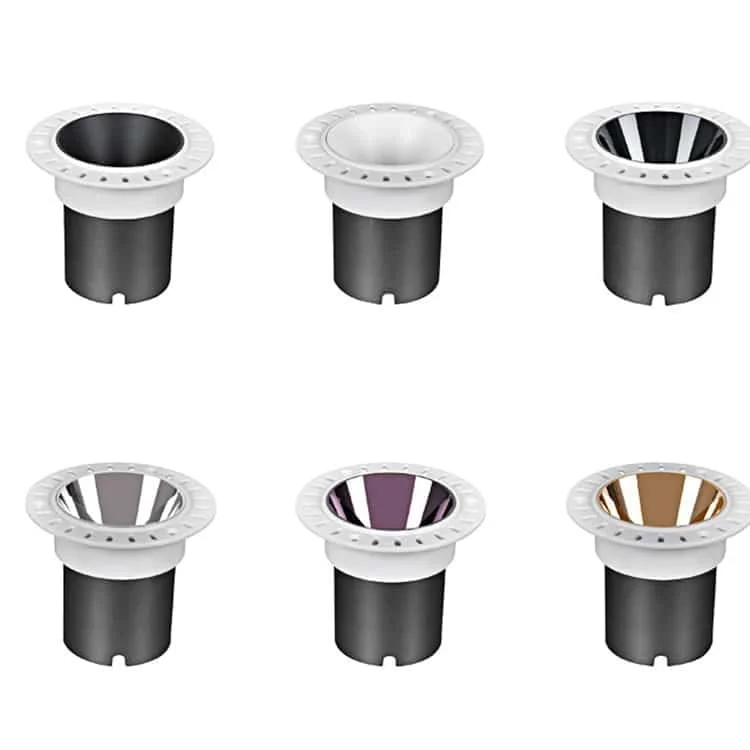

Comment choisir l’optique de ce downlight ?

Nous choisirons l’optique en fonction de la distance de pose et de la surface utile. Un faisceau étroit concentre davantage la lumière, mais le résultat sera vérifié par un calcul d’éclairage.

L’éclairage de secours équivaut-il au fonctionnement normal ?

En présence d’une fonction de secours, nous distinguerons ses performances de celles du fonctionnement normal : batterie, autonomie et flux lumineux ou puissance disponibles dans ce mode. La valeur nominale du luminaire ne permet pas de définir son fonctionnement de secours.

Quels composants faut-il pour la commande connectée de ce modèle ?

Pour la configuration connectée, nous définirons la commande et la plateforme utilisée. Avant de confirmer la fourniture, nous vérifierons la compatibilité du modèle avec la passerelle et le driver prévus.
