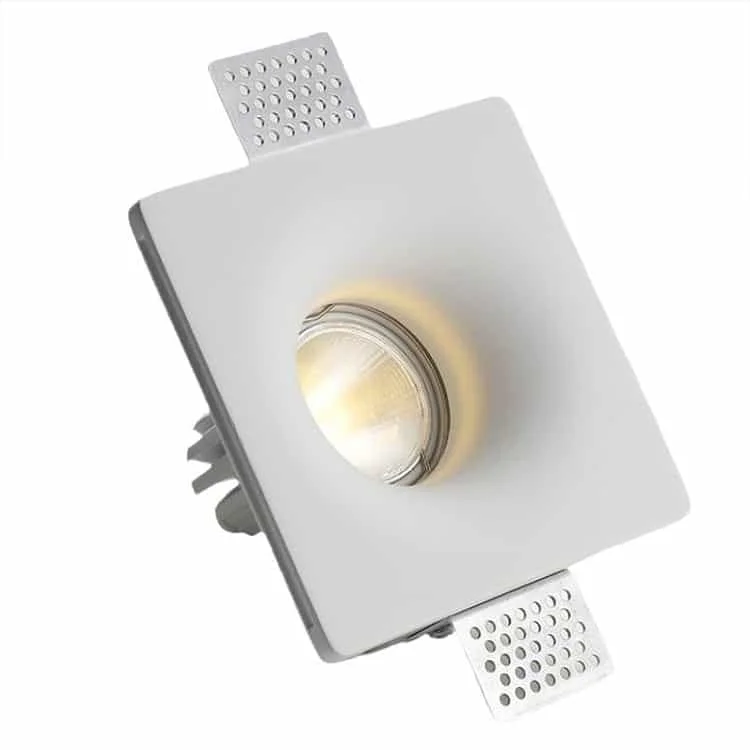

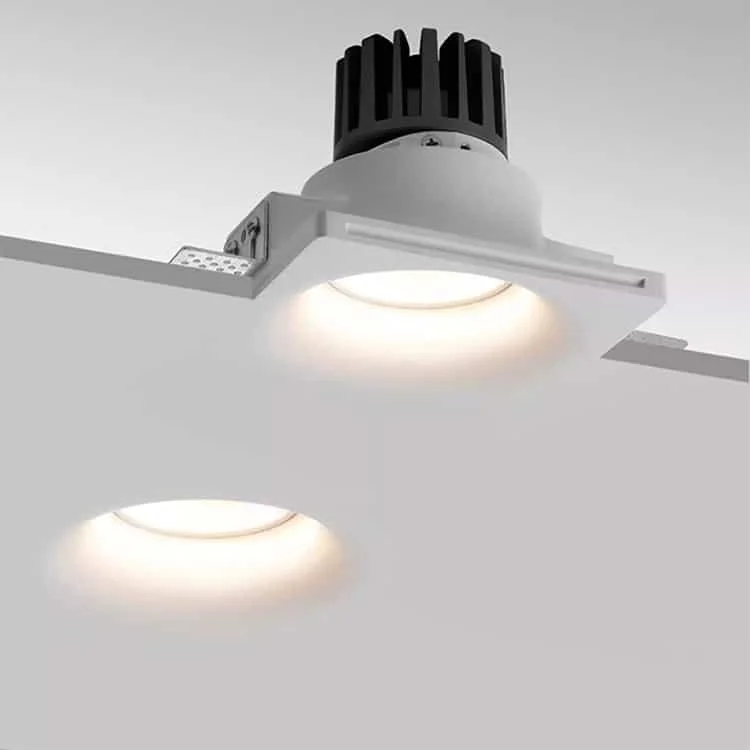

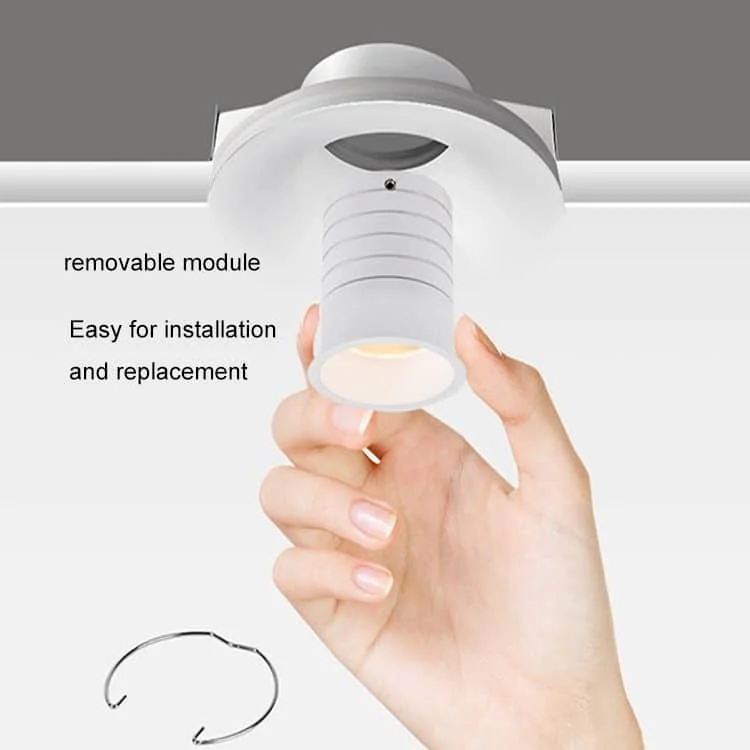

Downlights à collerette en plâtre et module amovible

Images	Référence	Puissance	Dimensions de découpe	Flux lumineux	Fiche technique
	HOYUWO-DL-7WF-R	7W±5%	Φ105mm	650-770lm	Demander la fiche
	HOYUWO-DL-10WF-R	10W±5%	Φ105mm	850-1000lm	Demander la fiche
	HOYUWO-DL-15WF-R	15W±5%	Φ105mm	1200-1300lm	Demander la fiche
	HOYUWO-DL-7WF-S	7W±5%	L105*W107mm	630-770lm	Demander la fiche
	HOYUWO-DL-10WF-S	10W±5%	L105*W107mm	850-1000lm	Demander la fiche
	HOYUWO-DL-15WF-S	15W±5%	L105*W107mm	1200-1300lm	Demander la fiche

• Variation Triac, 0/1-10V et DALI DT6 DT8 ; options de blanc réglable
• Batterie de réserve pour secours

Points à préciser pour la commande

Une fois le plafond terminé, le driver devra pouvoir être retiré et ses raccordements rester accessibles. Nous vérifierons donc l’espace nécessaire à la maintenance, en plus de la hauteur du corps du luminaire.

Pour évaluer la distribution lumineuse et l’éblouissement, demandez le fichier photométrique correspondant à la combinaison exacte de finition et d’optique.

Ce luminaire peut être intégré au plafond ou fixé en saillie si la version retenue autorise ce montage. Pour choisir l’optique, distinguez l’éclairage de l’ensemble de l’espace de la mise en valeur d’objets ou de surfaces précises.

Vérifiez la version adaptée à un plafond de 1mm à 35mm d’épaisseur. Préparez la découpe avec les cotes exactes du plan et définissez l’intégration du cadre dans la finition avant la pose.

Consultez la procédure pour intégrer le downlight dans la finition en plâtre.

Nous définirons d’abord la réservation ou le support et l’espace d’accès à l’alimentation à partir des cotes du modèle. La pose suivra le manuel du luminaire et tiendra compte des contraintes du plafond.

Que faut-il définir avant de terminer un plafond avec des luminaires sans collerette ?

Avant la finition du plafond, vérifiez l’épaisseur du support, le diamètre ou la forme de la découpe et le système d’intégration propre à la référence.

Quelles dimensions vérifier avant la commande ?

Pour vérifier l’intégration, comparez le support au plan de la référence du tableau, qui indique Φ105mm. Contrôlez les mesures de la version livrée sans les étendre à toutes les variantes de la famille.

Comment choisir l’optique de ce downlight ?

Nous choisirons l’optique en fonction de la distance de pose et de la surface utile. Un faisceau étroit concentre davantage la lumière, mais le résultat sera vérifié par un calcul d’éclairage.

L’éclairage de secours équivaut-il au fonctionnement normal ?

En présence d’une fonction de secours, nous distinguerons ses performances de celles du fonctionnement normal : batterie, autonomie et flux lumineux ou puissance disponibles dans ce mode. La valeur nominale du luminaire ne permet pas de définir son fonctionnement de secours.

Quel système de variation faut-il commander ?

Pour intégrer la variation à l’installation, nous choisirons le driver et son protocole en même temps que le système de commande. La commande précisera la combinaison compatible avec cette référence.
