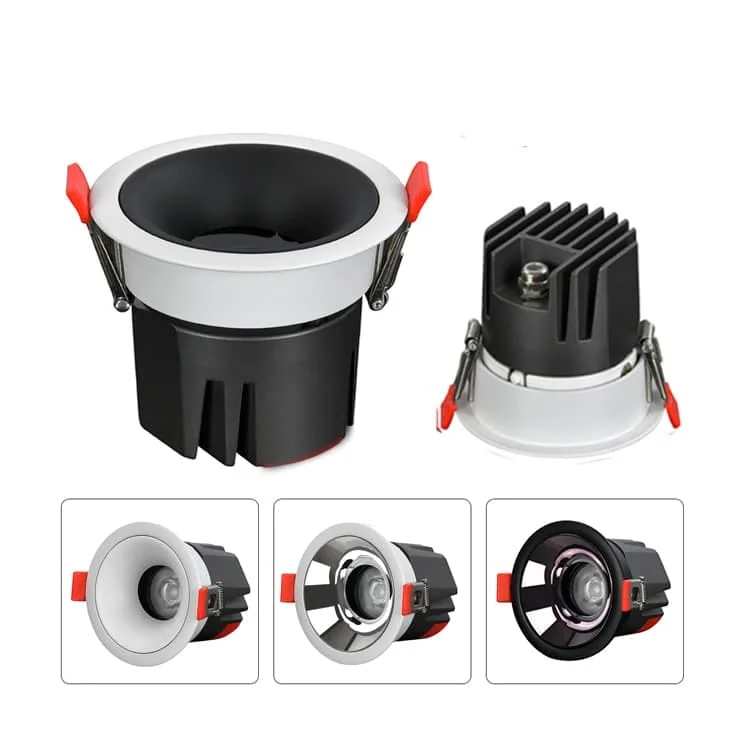

Spots orientables IP65 à collerette amovible

Référence	Puissance	Dimensions	Découpe d’encastrement	Flux lumineux	Fiche technique
HOYUWO-DL-7WW-02	7W±5%	Ø63*H69mm	Ø50-55mm	650-770lm	Demander la fiche
HOYUWO-DL-10WW-02	10W±5%	Ø86*H74mm	Ø70-75mm	950-1100lm	Demander la fiche
HOYUWO-DL-15WW-02	15W±5%	Ø110*H83mm	Ø90-95mm	1400-1600lm	Demander la fiche
HOYUWO-DL-18WW-02	18W±5%	Ø110*H83mm	Ø90-95mm	1700-1900lm	Demander la fiche

• Variation : PWM/0-10V/DALI
• Alimentations basse tension en option : confirmer dans la fiche de la version commandée le type de courant AC ou DC et la tension nominale exacte. Le driver et les composants raccordés doivent être compatibles avec cette configuration.
• Secours : 30% de la puissance, avec des autonomies indiquées de 1, 2 ou 3 heures.

Points à préciser pour la commande

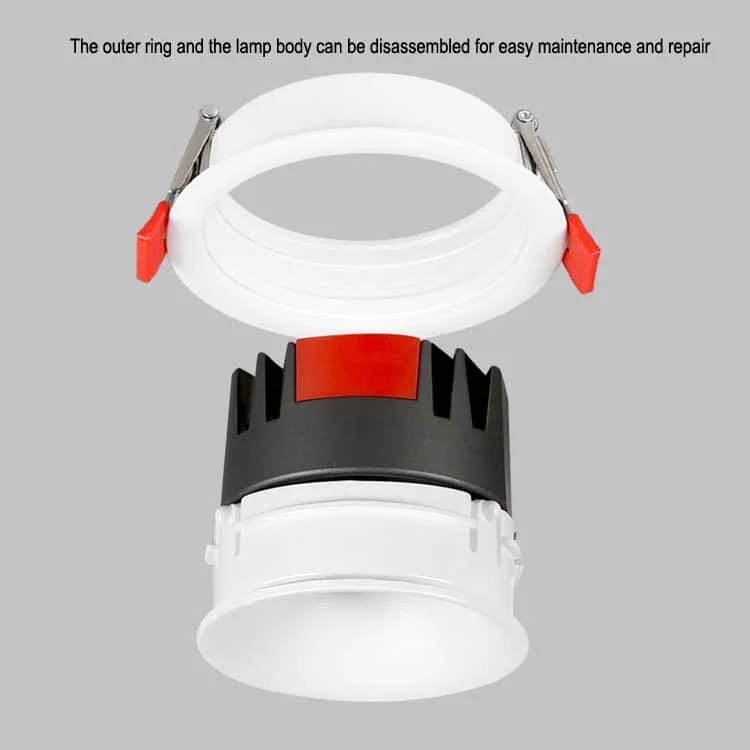

Une fois le plafond terminé, le driver devra pouvoir être retiré et ses raccordements rester accessibles. Nous vérifierons donc l’espace nécessaire à la maintenance, en plus de la hauteur du corps du luminaire.

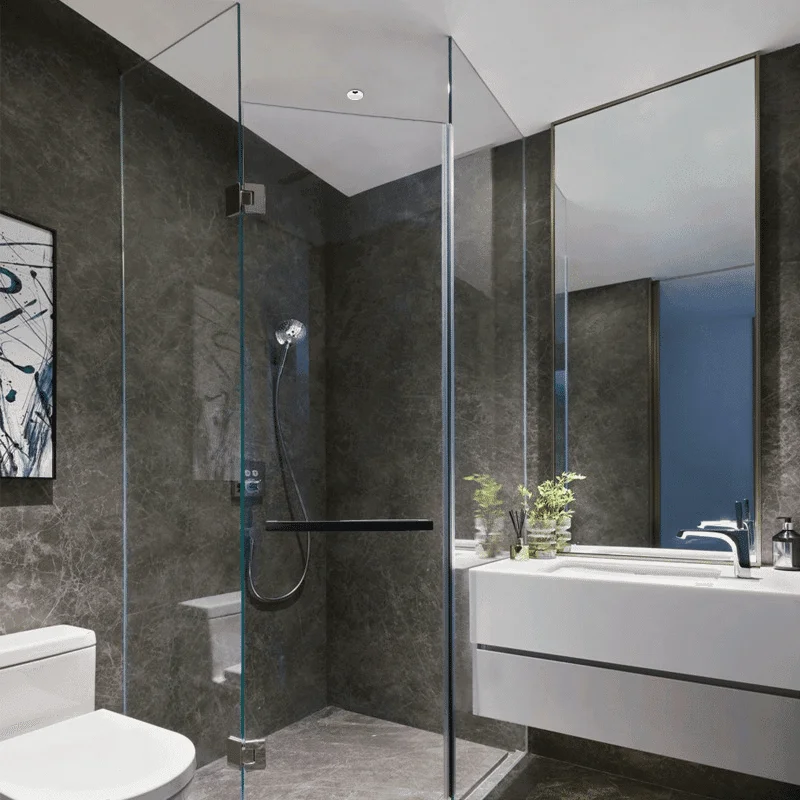

Pour les salles de bains, sanitaires ou balcons, vérifiez d’abord le point de pose. N’interprétez pas une mention des piscines comme une autorisation d’immerger l’appareil ou de l’installer indifféremment dans toute l’enceinte.

Ce luminaire peut être intégré au plafond ou fixé en saillie si la version retenue autorise ce montage. Pour choisir l’optique, distinguez l’éclairage de l’ensemble de l’espace de la mise en valeur d’objets ou de surfaces précises.

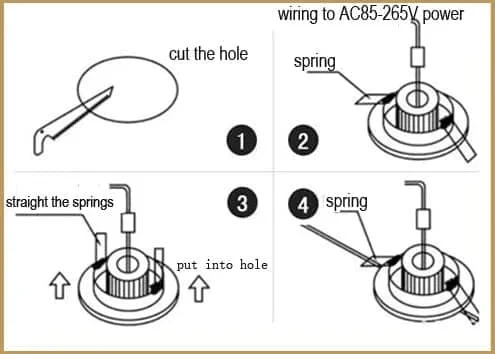

Nous définirons d’abord la réservation ou le support et l’espace d’accès à l’alimentation à partir des cotes du modèle. La pose suivra le manuel du luminaire et tiendra compte des contraintes du plafond.

Que signifie la protection indiquée pour cette version ?

Pour le site prévu, vérifiez les parties couvertes par l’IP déclaré et les conditions de montage correspondantes. Évaluez séparément l’adaptation du driver et des raccordements à l’environnement.

Comment déterminer l’espacement pour un éclairage uniforme de la surface ?

Définissez d’abord la distance à la surface et demandez le fichier photométrique de l’optique choisie. Vérifiez ensuite l’uniformité par une simulation ou un essai représentatif.

Quelles dimensions vérifier avant la commande ?

Pour vérifier l’intégration, comparez le support au plan de HOYUWO-DL-7WW-02, qui indique Ø63*H69mm. Contrôlez les mesures de la version livrée sans les étendre à toutes les variantes de la famille.

Comment choisir l’optique de ce downlight ?

Nous choisirons l’optique en fonction de la distance de pose et de la surface utile. Un faisceau étroit concentre davantage la lumière, mais le résultat sera vérifié par un calcul d’éclairage.

L’éclairage de secours équivaut-il au fonctionnement normal ?

En présence d’une fonction de secours, nous distinguerons ses performances de celles du fonctionnement normal : batterie, autonomie et flux lumineux ou puissance disponibles dans ce mode. La valeur nominale du luminaire ne permet pas de définir son fonctionnement de secours.

Quel système de variation faut-il commander ?

Pour intégrer la variation à l’installation, nous choisirons le driver et son protocole en même temps que le système de commande. La commande précisera la combinaison compatible avec cette référence.
