Luminaires LED lèche-mur : définir optique, distance et système de commande

Ajustez le projet par un essai avant de fixer tous les luminaires. Le test sur joints, reliefs ou matériaux réfléchissants révèle l’effet réel. Ce guide aide à distinguer commande et alimentation et à interpréter les distances de catalogue. Avant la puissance, observez la finition et le point de vue. Longueur, optique et distance au mur déterminent l’équilibre entre uniformité et texture. Commencez donc par définir le plan à éclairer.

Vérifiez sur la fiche la combinaison et la photométrie proposées : les données suivantes sont des exemples. Vous pouvez trouver des ouvertures d’environ 20, 50 ou 120 degrés, une portée de 5-20 mètres, des puissances de 9W, 12W, 18W, 24W et 36W et des longueurs de 300, 500, 600, 900, 1000, 1200 et 1500mm. Ne comparez pas l’appareil à d’autres Projecteurs LED uniquement selon cette configuration. Les émetteurs peuvent être disposés en rangées sur un dissipateur commun. Certains modèles utilisent des LED de 1W et des lentilles en PMMA pour répartir la lumière.

Qu’est-ce qu’un lèche-mur LED extérieur ?

Ne confondez pas le corps allongé du lèche-mur avec un ruban flexible. Distance et optique permettent de rechercher une surface uniforme ou de souligner sa texture. Il sert à éclairer des plans et à valoriser l’architecture. C’est donc une famille à envisager pour l’éclairage paysager extérieur.

La disposition linéaire répartit optiques et émetteurs le long du profilé. Pour juger de la dissipation, vérifiez conception et pose sans supposer que ce format refroidit mieux que tout projecteur.

Options de commande

En définissant changements de couleur ou séquences, vérifiez fonctions et connexions de la version DMX. Distinguez l’appareil à programmes internes de celui recevant des ordres d’un contrôleur, sans considérer leurs possibilités comme identiques.

Fixez d’abord l’effet et l’intégration au projet. Vérifiez ensuite si la version comprend jusqu’à six programmes internes ou demande une commande externe. Ni le changement de couleur ni le protocole ne sont présents dans tous les lèche-murs.

Paramètres de la fiche technique

Lisez les 5~20 mètres comme une portée indicative des références citées. Pour votre mur, reliez cette distance au flux, à l’optique et à l’éclairement nécessaire.

En comparant l’optique, considérez la plage citée : 6-90 degrés.

Pour spécifier la fermeture optique, demandez la transmission réelle et la résistance extérieure du matériau. N’utilisez pas le « 98–98% » d’origine comme performance valide : demandez la donnée de la référence.

Ne choisissez pas librement longueur, largeur et hauteur sans vérifier la disponibilité du modèle. Dans la famille du lèche-mur linéaire vous trouverez des exemples de 300, 500, 600, 1000, 1200 ou 1500mm, dont le format courant de 1 mètre. Vérifiez matériau et forme de chaque référence. L’aluminium accueille souvent les composants et évacue la chaleur, mais cette fonction dépend de la conception.

Consultez l’Indice de protection IP pour examiner la protection. Vérifiez pose, entrées de câbles et connecteurs pour maintenir la déclaration. IP67 ne signifie ni étanchéité permanente ni résistance indéfinie au vieillissement : l’immersion temporaire a des conditions d’essai précises. Distinguez ce comportement des essais à l’eau respectifs d’IP65 et d’IP67.

Avant d’intégrer la commande, vérifiez la carte des 3, 4 ou 20 canaux de la version. Corps et fonctions varient : programmes internes, liaison maître-esclave ou DMX, éventuellement avec interface sans fil compatible. Le nombre de canaux doit correspondre aux fonctions à commander.

Si la référence demande DC24V, DC12V ou DC36V, choisissez une alimentation à sortie et puissance compatibles. Distinguez-la d’un appareil alimenté directement en AC. Les désignations AC220V et AC110V demandent de vérifier la plage réelle ; elles ne démontrent pas à elles seules la compatibilité avec l’installation française.

Pour définir la scène, choisissez des versions blanches ou des couleurs comme rouge, jaune, vert, bleu et violet selon la gamme. Si plusieurs couleurs sont nécessaires, incluez une commande compatible avec cette fonction.

Dans la rubrique Lèche-mur extérieur, vous pouvez consulter une autre référence. En évaluant un profilé fin, vérifiez fixation, connexions, maintenance et dissipation. L’épaisseur peut faciliter l’intégration sans remplacer ces conditions.

Applications

Étudiez ces appareils pour façades, places et autres plans du paysage construit. Confrontez portée et résistance à la référence précise. En choisissant blanc ou couleur, considérez les points d’observation et la lumière sortant de la surface prévue.

guide d’installation

Pour approfondir, consultez les lèche-murs DC12V et 24V. Un raccord qui s’emboîte n’est pas automatiquement compatible. L’installateur définit protections, sections des conducteurs, chute de tension et étanchéité adaptées à l’environnement. Marquage et schéma déterminent ensuite le bon raccordement. Distinguez ainsi l’alimentation intégrée de la version DC12V ou DC24V à alimentation externe.

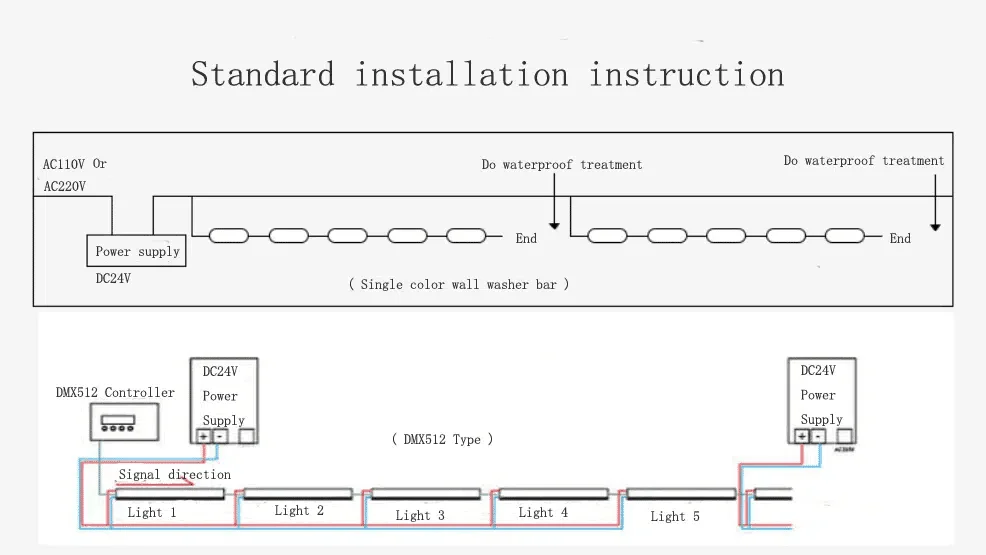

Description et texte de l’image

• Instructions d’installation standard
• Étancher les connexions selon les instructions de l’appareil
• Alimentation
• Barre lèche-mur monochrome
• Contrôleur DMX512
• Source d’
• alimentation
• (Version DMX512)
• Sens du signal
• Luminaire 1
• Luminaire 2
• Luminaire 3
• Luminaire 4
• Luminaire 5

Pour choisir où poser l’appareil, reliez distance au mur, hauteur et optique. Les plages en pieds de la référence orientent seulement la comparaison. Avant la pose, validez la distance par un essai ou un calcul pour l’effet prévu.

Angle de faisceau	distance entre lèche-mur et paroi	Effet indicatif
Étroit 10-30 degrés	de 1ft à 3ft	crée sur le mur un effet plus concentré et ciblé
Moyen 30-60 degrés	de 3ft à 6ft	Aide à équilibrer couverture et intensité.
Large au-delà de 60 degrés	6ft ou plus loin	adapté pour rechercher un effet large et réparti uniformément sur le mur

Tester la continuité entre deux lèche-murs

Un essai avec une seule unité peut masquer la jonction des faisceaux. Testez aussi la rencontre entre appareils sur la finition définitive en observant joints ou bandes. Ajustez entraxe et orientation avec la photométrie pour éviter des zones plus intenses dues à la répétition.

Préparer la programmation avant de fermer le câblage

Si le projet utilise des couleurs variables, documentez la fonction de chaque canal et les appareils partageant la scène. Identifiez la carte des canaux et les interfaces nécessaires. Coordonner ces données avec l’alimentation et le parcours du signal évite des connexions incompatibles à la mise en service.

Documentez la configuration et laissez les connexions accessibles pour entretenir le système. Simulation et essai aident à fixer orientation et entraxe. Examinez ensemble lèche-mur, alimentation et connecteurs. Définissez aussi les besoins de blanc fixe, couleur variable ou commande intégrée. Pour préciser la fourniture, transmettez donc hauteur, longueur, finition et effet demandé.
