Panneau LED étanche : vérifier ce que protège réellement l’indice IP
Ce guide compare panneaux à éclairage latéral et rétroéclairés selon l’exposition du lieu et les données manquantes dans l’offre. Pour une cuisine, des sanitaires ou la proximité d’une piscine, vérifiez la fiche et les conditions de l’alimentation. Ne supposez pas que l’ensemble ait la même protection que la face avant. Distinguez éclaboussures, jets et immersion en lisant l’IP. Précisez ainsi le sens d’« étanche » avant de choisir le panneau.
Quelle protection déclare le code IP ?
Vous pouvez consulter le guide de lecture de l’indice IP en éclairage LED. Ne confondez pas essais spécifiques et résistance à toute exposition. Dans IPXX, lisez le second chiffre pour l’eau et le premier pour l’accès aux parties dangereuses et l’entrée de solides. Le code décrit la protection d’une enveloppe selon IEC 60529.
Pour choisir, reliez environnement réel et exigences de pose. IP44 et IP54 concernent les éclaboussures, tandis qu’IP65 comprend un essai aux jets. Aucun n’autorise tout usage humide : n’écartez pas IP44 sans étude et n’imposez pas IP65 dans chaque cas.
Qu’est-ce qu’un panneau LED étanche ?
Pour évaluer un panneau étanche, examinez ensemble joints, enveloppe, entrées de câbles et pose. Sa conception limite l’entrée d’eau et de poussière ; ajouter un joint à un panneau ordinaire ne lui attribue pas la même protection.
Repérez la barre LED et le PCB alignés avec le guide optique. Au-dessus du guide se trouvent le diffuseur et la feuille réfléchissante disposés en couches. Dans l’exemple, la fermeture arrière en aluminium presse la plaque et se fixe au cadre, qui accueille le diffuseur. Vous identifiez ainsi cadre, plaque d’aluminium, fermeture arrière et plaque diffusante décrits.
Ne déduisez pas l’indice IP d’une liste de composants. Demandez les justificatifs de la référence et de sa position de pose pour connaître la résistance de l’ensemble.
Types de panneaux LED étanches
Panneau LED étanche rétroéclairé
Consultez le panneau LED étanche comme référence de produit. Vérifiez le prix et la protection de cette version précise. Supprimer le guide latéral retire une cause possible de jaunissement, mais n’empêche pas le vieillissement du diffuseur et des autres matériaux. Dans le panneau rétroéclairé, les LED se trouvent derrière la surface diffusante.
Panneaux LED étanches à éclairage latéral
Pour un panneau fin, étudiez l’éclairage latéral : les LED périphériques alimentent un guide conduisant la lumière au diffuseur. Comparez uniformité, épaisseur et prix de modèles précis. Cette architecture n’implique pas à elle seule une qualité supérieure.
Applications des panneaux LED étanches

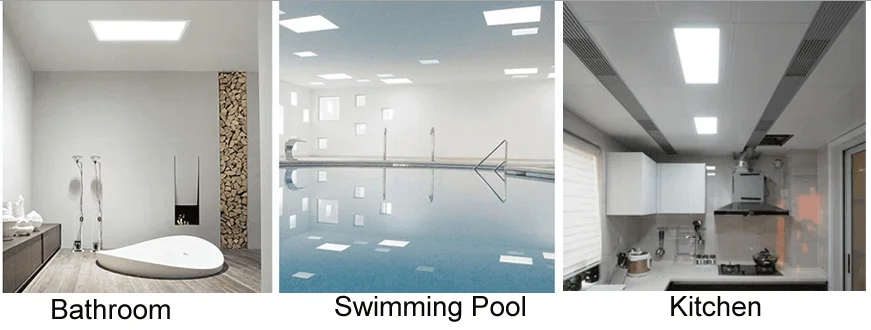

Avant la pose en cuisine, salle de bains ou sanitaires, confrontez exposition et montage à la fiche. Près d’une piscine, considérez les conditions ambiantes du local. Le mot « étanche » n’autorise pas n’importe quel emplacement.
Description et texte de l’image
- Salle de bains
- piscine
- cuisine
Comment interpréter le coût d’un panneau
En examinant le panneau LED 600×600, distinguez le tableau historique en USD d’une offre actuelle. Les deux exemples concernent 40 W et un format d’environ 600 × 600. Utilisez le détail pour reconnaître les composantes du coût sans lui attribuer une validité commerciale actuelle en France ni une garantie de qualité.
| Type | Panneau LED étanche rétroéclairé | Panneau LED IP65 à éclairage latéral |
|---|---|---|
| Dimensions | 595*595*30mm (2x2ft) | 595*595*9mm(2ftx2ft) |
| Puissance | 40W | 40W |
| Driver LED protégé contre l’eau | USD3.00 | USD3.00 |
| Module LED (LED, PCB) | USD3.00 | USD3.00 |
| LGP en PMMA | USD0.00 | USD6.00 |
| Cadre en Al + diffuseur PS + fond | USD7.00 | USD8.00 |
| Autres coûts : main-d’œuvre, câblage et marge commerciale | USD4.8 | USD5.8 |
| Total | USD$17.8 | USD$25.8 |
En comparant les montants, considérez la quantité demandée et le taux de change.
HOYUWO LED reçoit les demandes via le formulaire de contact pour d’autres formats et puissances, dont des exemples de panneaux 4×1 de 40W, 2x1ft de 24W ou IP65 de 4×2.
Paramètres du panneau LED étanche
Indice de protection
Pour élargir la recherche, consultez les fabricants de panneaux LED. Ne lisez pas IP44 comme une déclaration fausse, ni un code supérieur comme une résistance indéfinie à la vapeur ou aux produits chimiques. Examinez couvercles, joints et entrées de câbles, puis confirmez si l’essai concerne la face avant, l’arrière ou tout le luminaire.
Utilisez le tableau suivant pour interpréter les désignations de protection.
Comment lire les deux chiffres IP
| Premier chiffre | Protection contre les solides |
|---|---|
| 0 | Aucune protection déclarée |
| 1 | Objets de diamètre ≥50 mm |
| 2 | Objets de diamètre ≥12,5 mm |
| 3 | Objets de diamètre ≥2,5 mm |
| 4 | Objets de diamètre ≥1 mm |
| 5 | Protégé contre la poussière : entrée limitée sans quantité nuisible |
| 6 | Étanche à la poussière |
| Second chiffre (sélection 0–8) | Protection contre l’eau |
|---|---|
| 0 | Aucune protection déclarée |
| 1 | Gouttes verticales |
| 2 | Gouttes avec enveloppe inclinée jusqu’à 15° |
| 3 | Eau pulvérisée jusqu’à 60° de la verticale |
| 4 | Éclaboussures de toute direction |
| 5 | Jets d’eau |
| 6 | Jets d’eau puissants |
| 7 | Immersion temporaire dans des conditions normalisées |
| 8 | Immersion continue dans les conditions spécifiées par le fabricant |
En lisant les chiffres 0–8 de l’illustration, rappelez-vous que le tableau ne comprend pas toutes les désignations de la norme. Confirmez l’indice avec le montage complet sans lui attribuer une résistance universelle à la vapeur ou aux produits chimiques.
Driver LED
Choisissez l’alimentation selon le module LED et l’emplacement. Exposée à l’eau, elle demande une protection adaptée ; une zone abritée ne convient que si la pose y est autorisée. L’enveloppe étanche du panneau ne protège pas automatiquement le driver externe.
Pour compléter la vérification, consultez l’explication de la THD et les dix principales marques chinoises de drivers LED pour l’éclairage. Ni la marque ni la distorsion harmonique ne garantissent la durée du panneau. Un driver externe non protégé contre l’eau se place uniquement là où la pose le permet. Vérifiez l’isolation galvanique dans les documents, pas d’après la tension de sortie. Contrôlez enfin entrée, courant, plage de sortie, variation, protection et environnement.
LGP (plaque guide de lumière)
Pour étudier la dégradation, consultez le guide des causes de jaunissement des panneaux LED. Distinguez le panneau rétroéclairé, sans guide latéral, des exemples IP65 à éclairage périphérique. Dans ces derniers, le guide répartit la lumière et peut se dégrader selon le matériau, l’exposition ou la température.
Si le jaunissement vous préoccupe, demandez des données sur les matériaux et l’utilisation. N’attribuez pas une qualité d’après la seule mention PS ou PMMA : la stabilité du guide dépend de la formulation, de l’exposition et de la conception thermique.
l’indice de rendu des couleurs

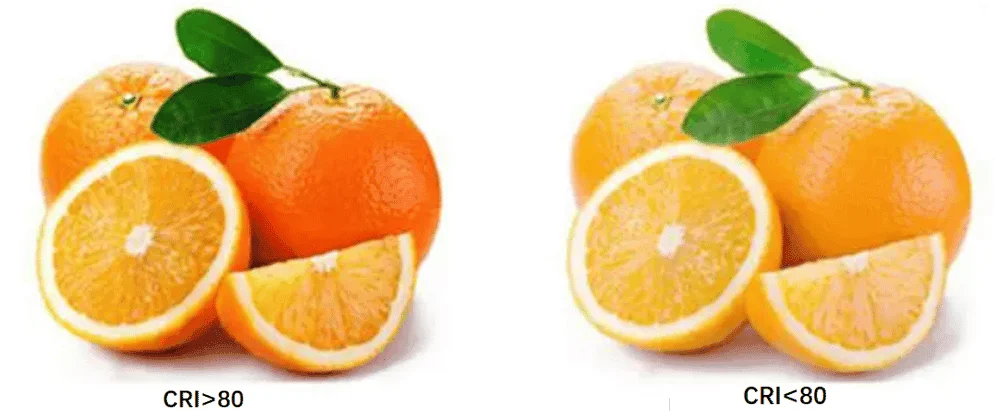

Consultez l’indice de rendu des couleurs pour approfondir le critère. Choisissez le rendu selon la tâche visuelle. Un Ra proche de 100 indique un écart plus faible sur les échantillons de la méthode, sans décrire toutes les couleurs ni remplacer d’autres indices. Lisez donc la comparaison comme la réponse de la source face à une référence.
Avant de choisir la version, confrontez le comportement chromatique à la tâche et aux autres conditions du projet.
Température de couleur
N’attribuez pas à la fluorescence une température unique de 3000 K : comme pour les LED, plusieurs options existent. La CCT en kelvins décrit l’apparence chaude ou froide du blanc, pas la consommation ni toute la qualité spectrale.
Comparez la teinte aux matériaux, à l’usage et à l’ambiance prévue. Pour préciser le choix, utilisez le guide de choix de la température de couleur des éclairages LED.
Comment installer un panneau LED IP65 ?
Avant de percer ou modifier le panneau, vérifiez la notice. Même si la fixation ressemble à celle d’un autre luminaire, respectez joints et disposition prévus pour conserver la protection.
Dans la vérification, distinguez les quatre poses citées : suspension, encastrement, saillie et fixation par pression. Contrôlez sur le schéma et la notice celles qui concernent la référence.
Entrée d’humidité
En présence d’humidité, examinez exposition, joints, connexions et position. N’attribuez pas la cause à IP44 parce qu’il figure sur l’étiquette. En ambiance chimique, vérifiez aussi la compatibilité des matériaux, car l’IP ne démontre pas cette résistance.
Jaunissement
Identifiez d’abord le matériau jauni. Dans un panneau latéral, il peut s’agir du guide, du diffuseur ou d’un autre composant affecté par la chaleur ou l’exposition. N’étendez pas le diagnostic à tout le luminaire sans cette vérification.
Ne s’allume pas
Considérez les deux causes possibles décrites ci-dessous :
- Défaillance de l’alimentation : un technicien doit vérifier l’entrée et le driver et choisir un remplacement électriquement compatible. La marque ne remplace pas les valeurs de sortie ni les conditions de pose.
- Défaillance du module LED : selon le raccordement interne, elle peut toucher une partie ou tout l’ensemble. L’inspection visuelle oriente sans remplacer le diagnostic. La réparation doit suivre la procédure du fabricant et conserver les protections.
Préciser la méthode de nettoyage
Expliquez au fournisseur comment la zone sera nettoyée et à quoi seront exposés le luminaire et les connexions. Confrontez eau, produits et équipements de nettoyage aux instructions de l’ensemble. Un code IP isolé ne définit pas à lui seul toute la procédure.
Conserver les preuves de la pose protégée
Documentez la position du driver et le parcours des connexions avant de fermer le plafond. Conservez la notice de la référence et les composants d’étanchéité prévus. Ces données permettent d’examiner une panne ou de remplacer un appareil sans perdre les conditions de pose approuvées.
Transmettez à HOYUWO LED des données permettant de comparer une configuration précise. En cas d’humidité, identifiez d’abord son entrée pour éviter de répéter la panne. Ajoutez découpe, plafond et position de l’alimentation. Demandez que l’offre précise protection par partie, connexions et nettoyage admis.
