Rail magnétique LED : préparer les composants et le montage

Pour approfondir, nous examinons le système de rail magnétique. Le guide présente les composants et les différences entre les versions sur secteur et à basse tension. Avant les finitions, nous définirons le montage, l’alimentation et la charge d’un ensemble composé de raccords, d’une alimentation, d’un profilé et de luminaires. Cette flexibilité peut servir dans l’habitat, les commerces ou les expositions, à condition d’utiliser une famille compatible associant spots orientables et lignes lumineuses.

Le rail, base du système

Une largeur extérieure identique ne prouve pas que différents fabricants utilisent des contacts ou des retenues équivalents. Les jonctions et les connecteurs doivent appartenir au système compatible. Le profilé soutient et alimente les modules et permet, selon la série, un montage encastré, suspendu ou en saillie.

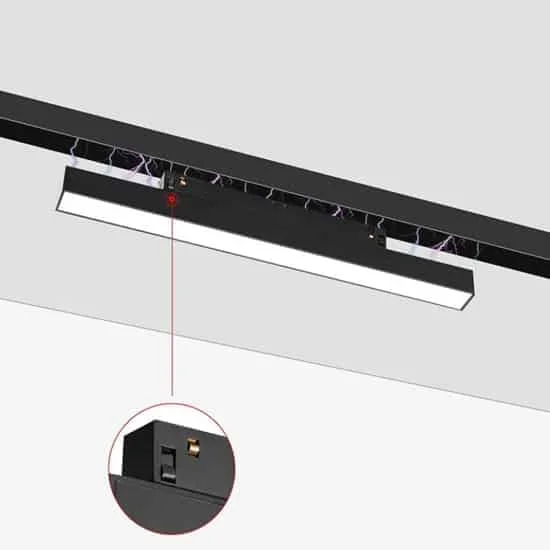

Qu’est-ce qu’un luminaire pour rail magnétique ?

Dans les systèmes connectés de rail magnétique, nous vérifierons la compatibilité de la commande, de l’alimentation et des modules sans la déduire de leur apparence. Les modifications, retraits et montages seront réalisés hors tension, selon le manuel. La construction modulaire permet d’adapter les positions et les formats dans les limites des accessoires, de l’alimentation et du rail ; le luminaire reçoit l’énergie par les contacts et reste fixé par la retenue prévue.

Quels luminaires un rail magnétique peut-il recevoir ?

Avant de choisir parmi ces exemples, nous confirmerons quels modules sont proposés et admis par la série.
1. Module magnétique à émission linéaire
2. Ensemble linéaire de spots pour profilé magnétique
3. Module suspendu à fixation magnétique
4. Tête magnétique orientable
5. Spot compatible avec le système de rail
6. Nous distinguerons les variantes DC48V des systèmes à 110V ou 220V et vérifierons tension et compatibilité, sans intervertir des modules d’apparence similaire.

Avantages d’un système modulaire

1. Une série peut associer des modules linéaires, des spots et d’autres formats compatibles. Cette variété permet de répartir la lumière générale et l’accentuation, toujours dans les configurations admises par le fabricant.
2. Le nombre de modules peut s’adapter au projet, mais reste limité par la puissance de l’alimentation, le courant admissible du rail et les conditions de la série. L’éclairage doit être vérifié en tenant compte de la distribution et de la charge de l’ensemble.
3. La position et l’orientation sont réglables si le modèle le permet. Respectez les limites mécaniques et effectuez les changements selon le manuel, alimentation coupée.
4. L’alimentation et la protection varient selon les systèmes : il existe des versions à 24V ou DC48V et d’autres à 110VAC ou 220VAC. Une tension inférieure n’autorise pas à toucher des contacts sous tension. Pour installer ou remplacer les modules, suivez les instructions et coupez l’alimentation.

Différences entre rails magnétiques DC48V et systèmes à 110V ou 220V

Type	Système de rail magnétique basse tension avec alimentation DC	Système de rail magnétique alimenté par le secteur.
Tension d’entrée	Variantes DC24V ou DC48V selon la série	110VAC, 220VAC ou 100-277VAC
Largeur du rail magnétique	Exemples de largeur : 26 mm et 36 mm	Rail de 36 mm dans l’exemple
Alimentation LED	Nécessite une alimentation DC24V ou DC48V compatible avec la série.	Selon le système, la conversion peut être intégrée dans chaque module. Vérifiez la référence et le schéma de raccordement.
Coût	Dépend de la configuration et de l’alimentation	Dépend de la configuration et de la fourniture électrique
Entretien	Prévoir l’accès à l’alimentation DC48V, surtout en montage encastré	Dépend de la conception et de l’accessibilité
Sécurité	Une tension inférieure ne supprime pas les exigences de protection et de montage	Ne pas toucher les contacts ni intervenir sous tension

Description et texte de l’image

• Comparaison entre rails magnétiques à 110V/220V et rails magnétiques basse tension DC48V.

Guide d’achat d’un système de rail magnétique

Vous pouvez approfondir la sélection en consultant le guide du rail magnétique. Nous noterons la fonction des zones, la finition du plafond et les dimensions avant de consulter les modèles, afin de configurer les tronçons, les commandes et les luminaires de façon cohérente.

Points à prévoir

1. Nous comparerons à d’autres solutions le coût installé des modules, de l’alimentation, des raccords et du profilé, sans évaluer seulement le rail.

Avant de terminer un encastrement, coordonnez les cotes, les fixations et l’accès à l’alimentation entre l’installateur et le responsable du plafond. Intervenir ensuite peut nécessiter de rouvrir la surface.

Éclairage sur rail magnétique

Séquence d’installation selon le support

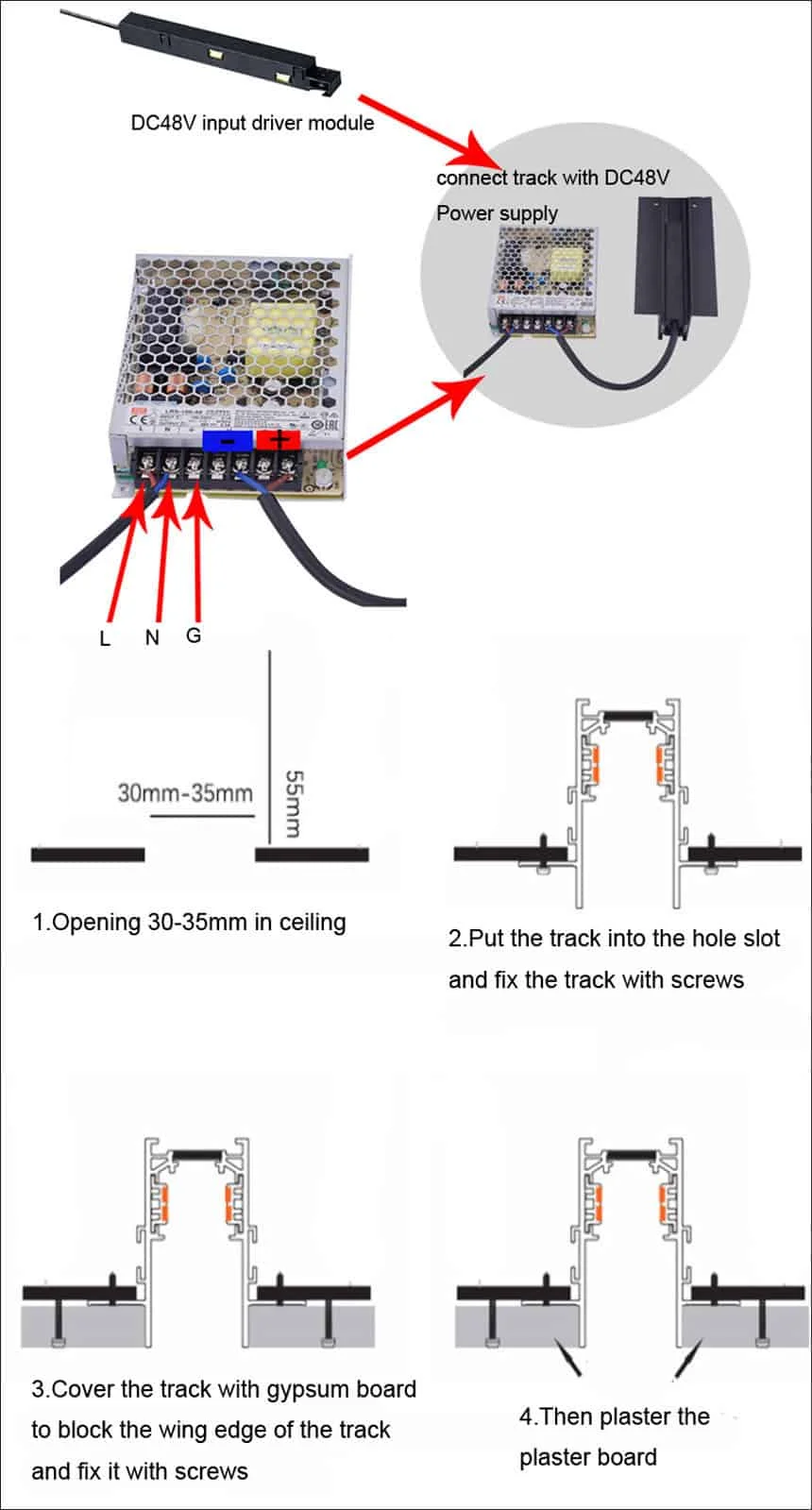

Description et texte de l’image

• Système d’alimentation DC48V : module d’entrée du rail et alimentation. Les bornes L, N et G sont repérées.
• 1. Réaliser une rainure de 30–35mm dans le plafond. Le schéma indique une profondeur de 55mm.
• 2. Insérer le rail dans la rainure et le fixer avec des vis.
• 3. Recouvrir les ailes du rail de plaques de plâtre et les visser.
• 4. Appliquer la finition en plâtre sur les plaques.

Nous prévoirons l’accès aux connexions et à l’alimentation. Le personnel qualifié effectuera le travail électrique hors tension, selon la séquence du système : fixation, raccordement conforme au schéma, vérification et pose des modules.

Vérifiez la charge, l’espacement des supports et le nivellement pour chaque variante. La suspension demande les accessoires de la série, tandis que le montage en saillie nécessite des fixations adaptées au profilé et au support. Une simple vis ne suffit pas.

Nous utiliserons le plan du fabricant pour définir l’ouverture et l’ordre des travaux. L’illustration montre une rainure de 30–35 mm, le vissage et la pose du profilé, le recouvrement des ailes par une plaque de plâtre et la finition. Ces cotes ne valent pas pour tous les rails DC48V.

Dessiner les points d’alimentation le long du tracé

Repérez sur le plan les points d’alimentation et l’accès à l’alimentation ainsi qu’aux connexions. Avant de fermer le tracé, reliez ces points à la charge et aux limites de la série. La continuité visuelle du profilé ne remplace pas l’étude électrique.

Vérifier une jonction avant de finaliser la commande

Si le projet comprend des angles ou des changements de plan, vérifiez le raccord exact avec le profilé et les modules retenus. Confirmez l’orientation, la continuité et la finition à l’aide des documents ou d’un échantillon du système, sans mélanger des pièces simplement parce qu’elles se ressemblent.

La flexibilité sera plus utile si la compatibilité est résolue dès le départ. Avant de fermer le plafond, l’installateur pourra vérifier le support et le schéma : des rails apparemment identiques peuvent ne pas accepter les mêmes modules. Nous additionnerons les charges et les extensions prévues pour les comparer aux limites. Le tracé intégrera l’accès d’entretien et une fourniture complète de tronçons, raccords, arrivée électrique, alimentation, commande et luminaires.
