Rail magnétique DC48V pour compositions modulaires

Découvrez les systèmes sur rail magnétique pour DC48V/DC24V.

Tension d’entrée DC48V.
Option d’éclairage magnétique à variation DALI
Puces Osram SMD, CRI90
Raccordement par jonctions compatibles
Durée de vie annoncée : à confirmer dans la documentation du module choisi, avec les conditions d’essai et d’utilisation correspondantes.
Garantie : 2 ans
Options de variation : Triac/0-10V/DALI
Télécommande 2.4G en option
Modèle : HOYUWO-MLL-XXWDC

Je souhaite des informations sur cette référence.

Je souhaite poser une question sur ce produit et fournirai mon adresse e-mail pour recevoir la réponse.

Description

Vous pouvez réunir des modules compatibles dans le profilé magnétique alimenté en DC48V. Pour modifier leur disposition, coupez l’alimentation et suivez la procédure de la série ; ne supposez pas que les composants peuvent être touchés ou déplacés pendant le fonctionnement.

Caractéristiques techniques

Construction et finition : aluminium+plastique, couleur noire
Sources proposées : Osram SMD ou Bridgelux SMD
Alimentation requise : DC48V
Ouvertures optiques : 24/38/120°
Rendu des couleurs (CRI) : 90
Efficacité annoncée pour cette sélection : 90lm/W
Durée de garantie : 2 ans
Durée de service indiquée : 50000 heures

Caractéristiques

1. Déterminez si le rail sera suspendu, encastré ou posé en saillie, puis choisissez le profilé et ses accessoires spécifiques.

Avant d’étendre ou de réorganiser le tracé, vérifiez la compatibilité entre alimentation, modules et accessoires en respectant la charge et les limites mécaniques. Toute intervention doit suivre le manuel, alimentation coupée : la désignation DC48V n’autorise pas à toucher les contacts pendant le fonctionnement.

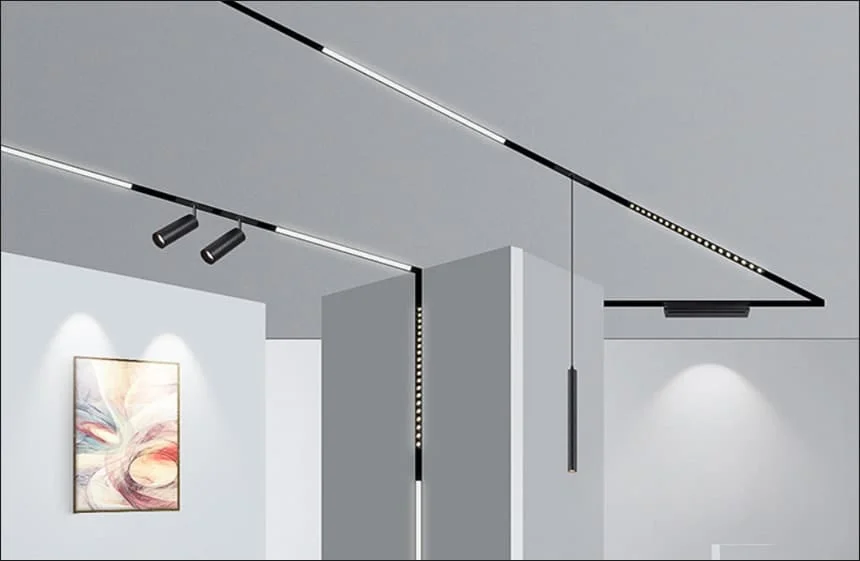

3. Vous pouvez créer différents tracés lumineux avec les accessoires admis par le système.

Accessoires pour systèmes d’éclairage sur rail magnétique

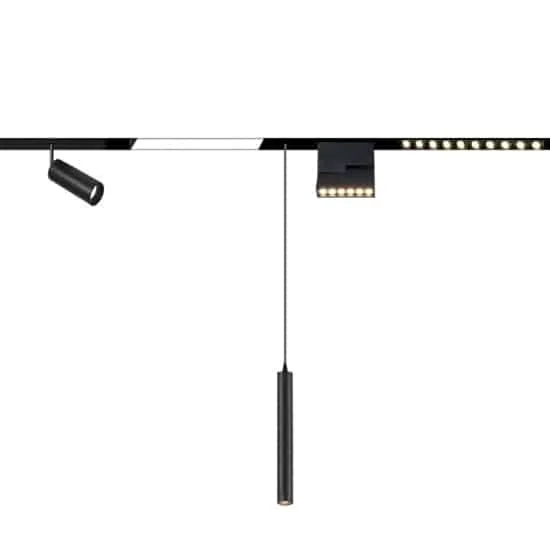

4. Combinez les modules compatibles de la série : orientables, linéaires, suspendus et autres spots magnétiques.

Types de luminaires pour rail magnétique

Installation

Confrontez la séquence du schéma au manuel et coordonnez le rail encastré avec la finition du plafond. Chaque profilé exige une fixation adaptée : vérifiez les accessoires pour la saillie, la suspension ou l’encastrement avant de concevoir la pose. Étape 1 : réalisez la rainure de 30-35mm indiquée sur le plan. Étape 2 : insérez le rail et fixez-le suivant les instructions. Étape 3 : intégrez ses ailes avec les plaques et fixations prévues pour le plafond en plaques de plâtre. Étape 4 : appliquez une finition en plâtre compatible.

Plan de pose de l’éclairage sur rail magnétique DC48V

Comparaison indicative entre lampes aux halogénures métalliques et LED

Lampe aux halogénures métalliques	LED	Flux lumineux effectif
150 W	50–60 W	6000–7000 lm
250 W	80–100 W	10000–13000 lm
400 W	150–180 W	20000–24000 lm
600 W	240–250 W	30000–32000 lm
1000 W	300–400 W	38000–44000 lm
1500 W	500–750 W	60000–75000 lm
2000 W	800–1000 W	100000–120000 lm

HOYUWO LED · Valeurs de référence indicatives.

Questions fréquentes

Si vous remplacez un appareil, communiquez ses dimensions sans supposer qu’une puissance identique implique le même encombrement. Vérifiez l’intégration à partir d’un plan, et non des proportions apparentes de la photographie. Comparez les cotes de la référence au support et au volume disponible. Contrôlez également la position des fixations, des entrées de câble et des éléments extérieurs.

Une largeur extérieure identique ne garantit ni les mêmes contacts ni les mêmes caractéristiques électriques. Demandez un ensemble coordonné de profil, raccords, alimentation et modules, ou une confirmation écrite pour le système déjà installé. La fixation magnétique ne constitue pas une norme de compatibilité entre marques. Vérifiez donc la série, la section, l’adaptateur et l’alimentation.

Distinguez les entrées à coupure de phase, analogiques et numériques, sans les considérer comme interchangeables. Demandez une association validée de driver et de commande, avec son niveau minimal de variation et son comportement au démarrage. Accordez le protocole du luminaire avec la commande prévue dans l’installation. La fourniture doit préciser l’option correspondant au modèle choisi.

Pour trouver des pièces de rechange ou renouveler une commande, ne vous fiez pas uniquement à une photographie. Demandez une fiche de configuration liée au devis et contrôlez le driver ainsi que les accessoires inclus. Confirmez les options de la famille réellement compatibles avec le modèle livré et précisez la version, la finition, la nuance de blanc et l’alimentation.

Applications

Composez l’éclairage intérieur avec des rails et modules d’une famille compatible. Définissez d’abord le parcours, l’alimentation et la commande, puis choisissez les accessoires adaptés.

Préparation de l’installation

Avant de terminer le plafond, tracez les rails, raccords, points d’alimentation et accès à la source. Limitez la composition aux pièces d’une même famille dont la compatibilité est confirmée.

Points à préciser pour la commande

Pour comparer le système complet, demandez une liste de fourniture détaillant les tronçons, raccords, alimentations, embouts et modules. Le prix d’un seul spot ne représente pas le coût de toute l’installation.

Demandez la vérification de la chute de tension selon la longueur et la charge prévues. Ce calcul permettra de définir les points d’alimentation du parcours.

Lampadaire solaire en panne : organiser le diagnostic

Image 1 · Contenu du produit

Tableau des luminaires magnétiques : nom, modèle, photographie, puissance, dimensions, largeur du rail, puces LED, angle du faisceau, efficacité lumineuse et CRI. Largeur du rail : 26mm.
Spots magnétiques à grille avec puces OSRAM, ouverture 24°/38°, 90lm/W et Ra>90 : HOYUWO-MLL-12WGS, 12W, L220×W22×H45mm; HOYUWO-MML-18WGS, 18W, L328×W22×H45mm; HOYUWO-MLL-24WGS, 24W, L435×W22×H45mm; HOYUWO-MLL-30WGS, 30W, L543×W22×H45mm; HOYUWO-MLL-45WGS, 45W, L1080×W22×H45mm.
Luminaires linéaires magnétiques avec puces OSRAM, ouverture 150°, 90lm/W et Ra>80 : HOYUWO-MLL-10WML, 10W, L220×W22×H45mm; HOYUWO-MLL-15WML, 15W, L328×W22×H45mm; HOYUWO-ML-24WML, 24W, L543×W22×H45mm; HOYUWO-MLL-45WML, 45W, L1080×W22×H45mm.
Spot magnétique articulé HOYUWO-MLL-12WFS : 12W, L115×W25×H150mm, puces OSRAM, ouverture 24°, 80lm/W et Ra>90.
Spots magnétiques sur rail avec puces Bridgelux, ouverture 24°/38°, 90lm/W et Ra>90 : HOYUWO-MLL-7WTL, 7W, 38×130mm; HOYUWO-MLL-10WTL, 10W, 50×160mm.
Luminaires magnétiques suspendus avec puces Bridgelux, ouverture 24°/38°, 90lm/W et Ra>90 : HOYUWO-MLL-5W300, 5W, 30×300mm; HOYUWO-MLL-5W600, 5W, 60×300mm.

Image 2 · Contenu du produit

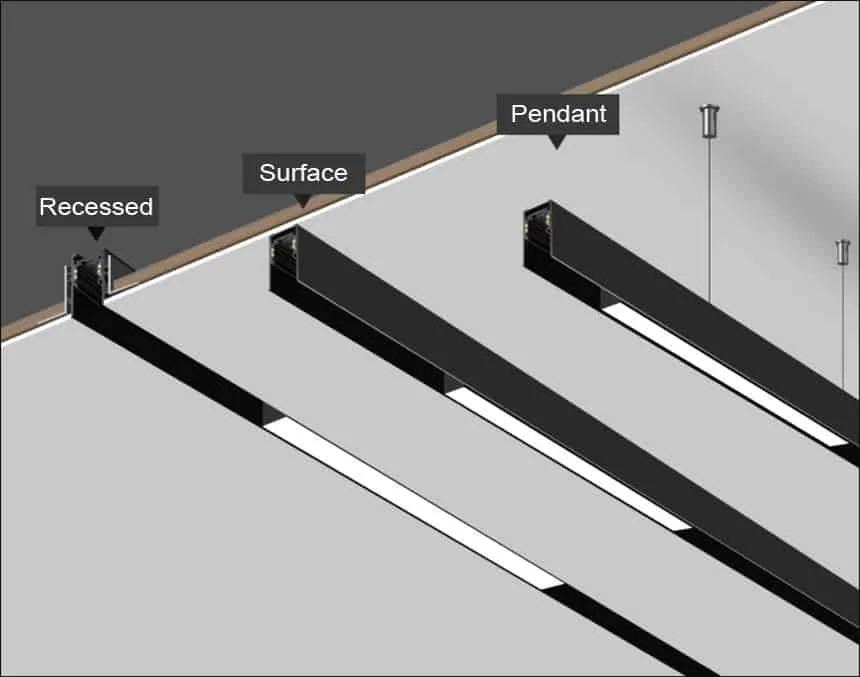

Encastré
En saillie
Suspendu

Image 3 · Contenu du produit

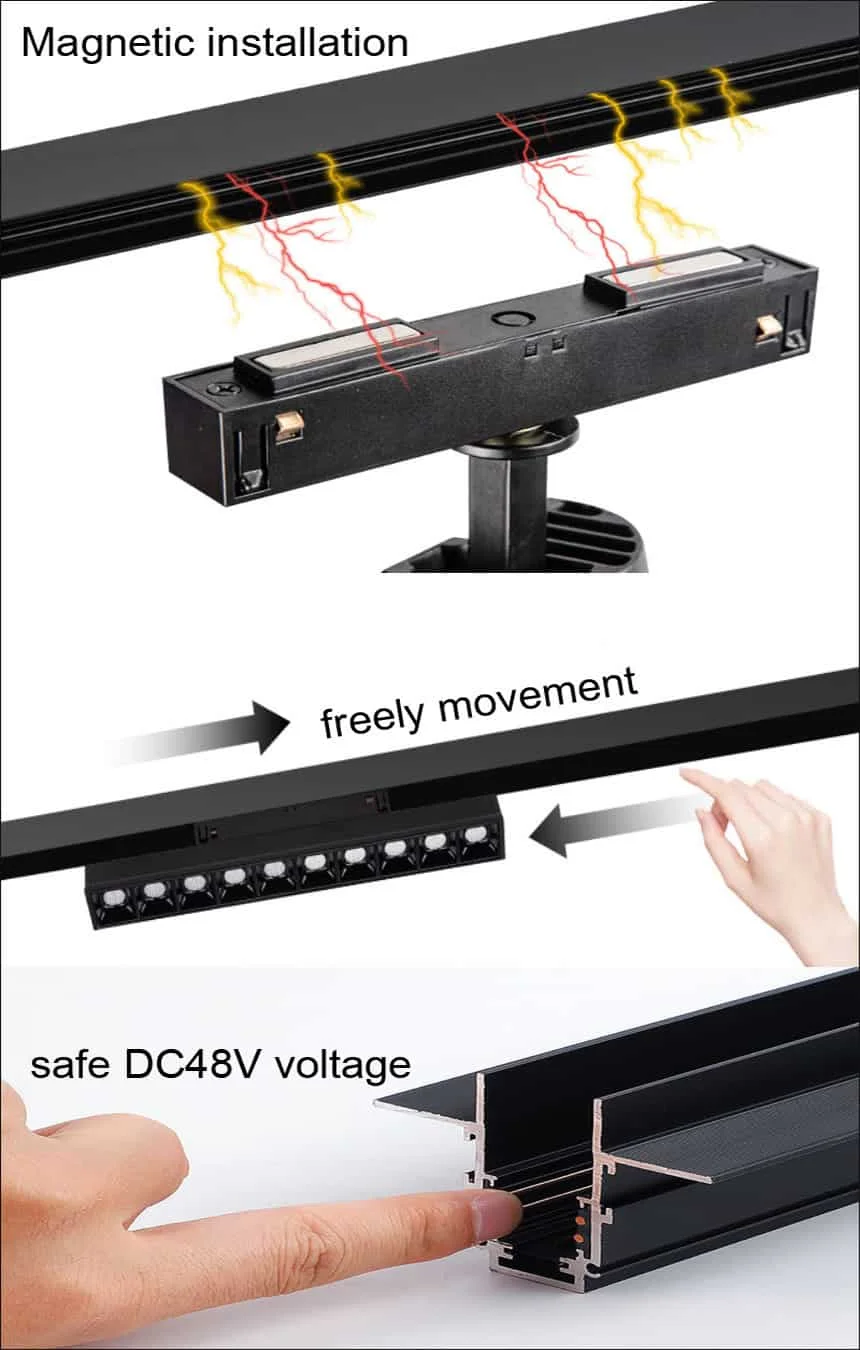

Installation magnétique
Repositionnement des modules suivant le manuel et alimentation coupée
Alimentation DC48V.

Image 4 · Contenu du produit

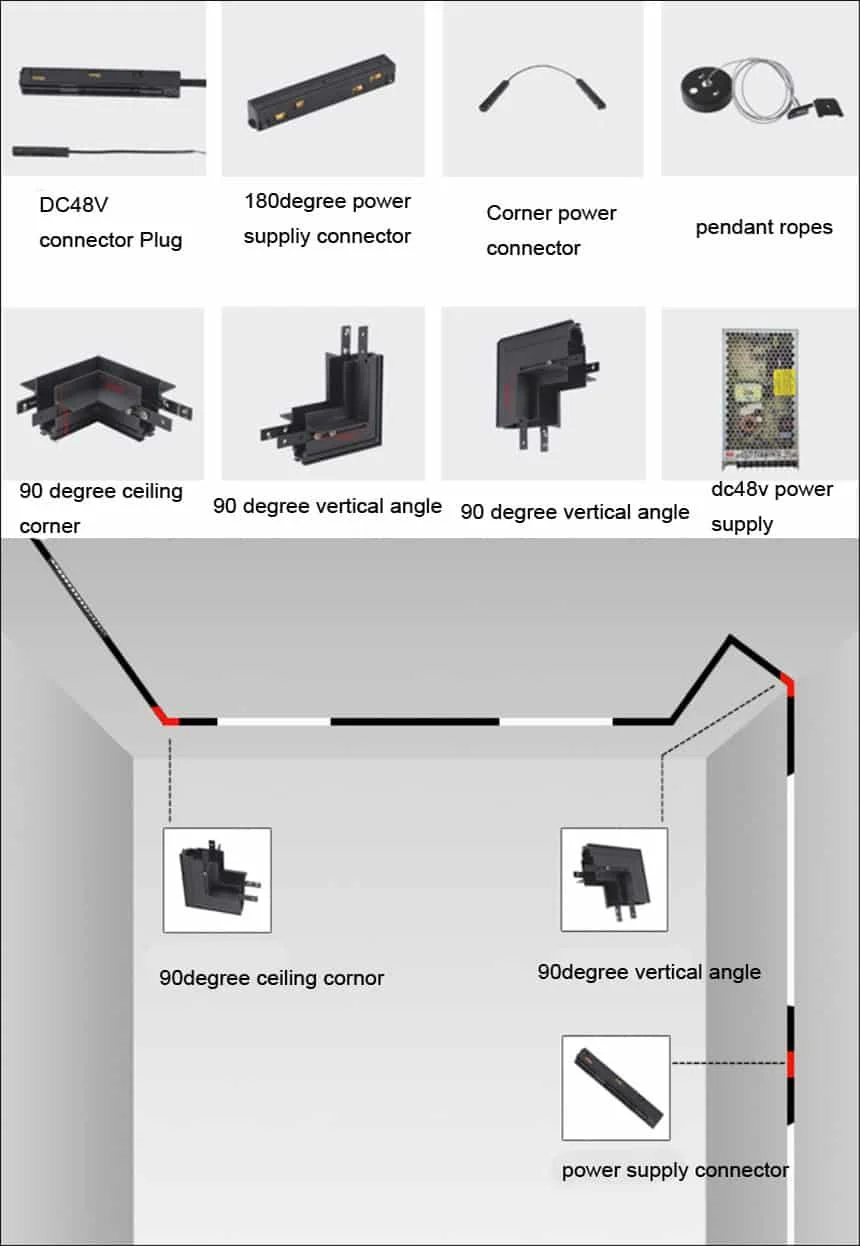

Accessoires du système : connecteur d’alimentation DC48V, raccord droit à 180°, connecteur d’alimentation d’angle et câbles de suspension.
Raccords à 90° pour les angles du plafond et les changements de direction verticaux.
Alimentation DC48V. L’exemple ci-dessous montre la position des raccords et des connecteurs d’alimentation.

Image 5 · Contenu du produit

Système d’alimentation DC48V : module d’entrée du rail et alimentation. Les bornes L, N et G sont repérées.
1. Réaliser une rainure de 30–35mm dans le plafond. Le schéma indique une profondeur de 55mm.
2. Insérer le rail dans la rainure et le fixer avec des vis.
3. Recouvrir les ailes du rail de plaques de plâtre et les visser.
4. Appliquer la finition en plâtre sur les plaques.
