THD des luminaires LED : que demander pour comparer les drivers

Si un fabricant de luminaires LED en Chine omet la THD, demandez les données de la référence et du régime de fonctionnement prévu au projet. Ne lisez pas un pourcentage isolé comme une description de toute l’installation. Pour comparer des suspensions LED industrielles, lampadaires ou projecteurs, demandez les conditions de mesure de la distorsion harmonique totale avec le facteur de puissance. Dans les ensembles nombreux, examinez autant la qualité électrique du driver que l’optique.

L’apparition d’harmoniques dépend-elle du nombre de luminaires LED ?

Pour connaître la distorsion résultante, étudiez ensemble réseau, autres charges, variation, puissance et circuit du driver. Compter les luminaires ne remplace pas l’analyse de leurs émissions combinées. Aucun nombre fixe d’équipements ne fournit donc la réponse.

Recherchez un diagnostic du site, pas un nombre générique de luminaires admissibles. Les données permettront de décider s’il faut revoir les charges, remplacer des équipements ou étudier des filtres. Un analyseur de réseau aide à localiser le problème et à identifier son spectre. La mesure doit distinguer courant et tension, consigner la charge et comparer les états nominaux et gradés.

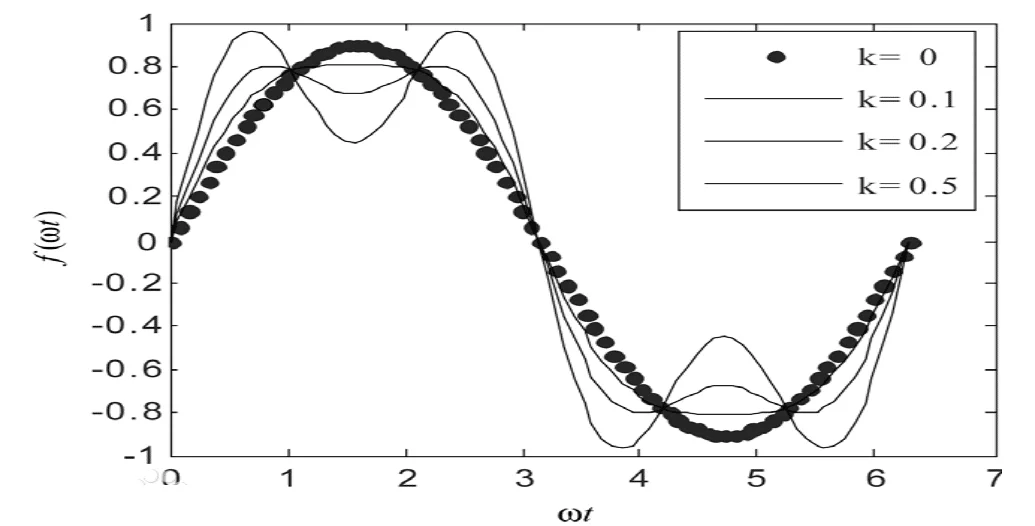

Lorsque vous lisez THD, identifiez d’abord s’il s’agit du courant, THD(I), ou de la tension, THD(U) : elle exprime le contenu harmonique par rapport à la composante fondamentale. Dans un driver, le comportement électronique non linéaire peut produire notamment des rangs 3, 5 ou 7. Pour évaluer l’effet combiné, considérez les charges et le réseau auquel elles sont raccordées.

N’attribuez pas au courant du driver toute panne d’un autre appareil, interférence ou hausse de facture. Comme charge non linéaire, il peut absorber des composantes harmoniques, mais il faut en examiner l’amplitude et le spectre. L’installation réelle détermine la manifestation de leurs effets.

Distinguez la donnée de THD d’un équipement d’une vérification de la qualité de tension au tableau. Une distorsion de courant plus faible peut aider à choisir un driver sans démontrer que toute l’alimentation est stable ou sûre. Pour cette évaluation, le courant absolu, la charge des circuits, l’impédance et les autres récepteurs raccordés comptent aussi.

Pourquoi examiner la THD des éclairages LED ?

Évaluez les émissions harmoniques réelles et leurs conséquences : le texte d’origine désignait à tort une faible THD comme cause du problème. Dans les grands ensembles, étudiez aussi les différents niveaux de variation. Les exemples de 7W, 10W, 12W, 15W, 20W, 30W ou 40W, tous inférieurs à 50W, ne dispensent pas de vérifier le produit. Même un seul appareil peut absorber un courant non sinusoïdal : aucun nombre minimal n’est nécessaire pour produire des harmoniques.

• Réseau électrique : en circulant dans l’impédance du réseau, les courants harmoniques peuvent contribuer à la distorsion de tension et à des pertes supplémentaires. L’effet s’évalue par des mesures ou un calcul.
• Équipements raccordés : une qualité d’alimentation inadaptée peut perturber leur fonctionnement, mais l’origine de chaque anomalie doit être diagnostiquée. Toutes les interférences ou les interventions des protections ne s’expliquent pas par la THD des luminaires.

Comment réduire la THD des éclairages LED ?

• Choisir un driver adapté : comparez l’émission harmonique déclarée dans les conditions réelles de tension, de charge et de variation. Le dimensionnement et la conception du driver influent ; choisir une alimentation plus puissante ou une marque connue ne suffit pas. Vérifier l’objectif de THD inférieure à 15%.
• L’objectif de THD inférieure à 15% cité par la source est une proposition de sélection, pas une limite universelle pour tout luminaire ou toute installation en France. Confirmez les exigences, la méthode d’essai et les conditions de charge.
• Les filtres peuvent faire partie d’une solution lorsque l’étude et les mesures le justifient. Leur type et leur dimensionnement doivent correspondre au spectre harmonique et à l’installation ; ils ne s’ajoutent pas automatiquement parce qu’une fiche affiche un pourcentage élevé.

Comment choisir la THD des éclairages LED ?

Comparez les drivers à tension et charge équivalentes, en tenant compte de la variation prévue. Distinguez d’abord les exigences du produit des vérifications de l’installation. La puissance aidera à organiser la consultation, mais ne définira pas à elle seule une exemption domestique ni une règle industrielle unique.

• Dans l’industrie, variateurs, moteurs et autres charges partagent les circuits avec l’éclairage. La valeur supérieure à 50% citée par la source n’est pas inévitable : mesurez ou modélisez l’installation avant de décider si un filtrage est nécessaire.

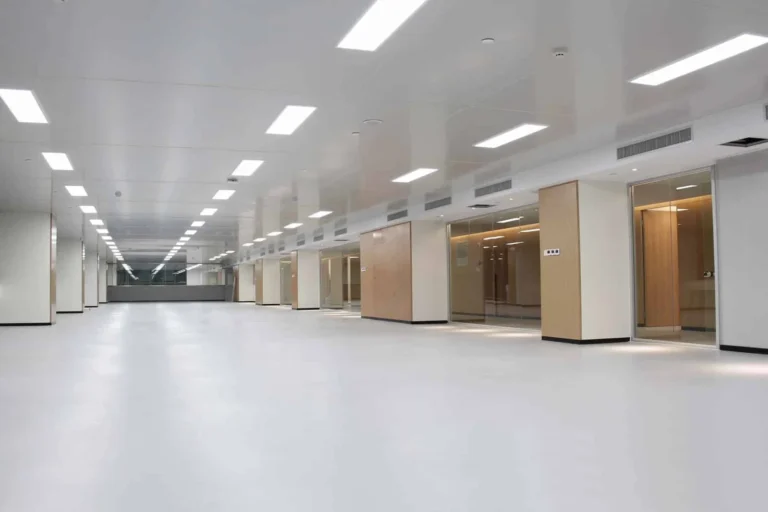

• Dans les commerces et bureaux, des groupes de panneaux LED 600×600 ou spots LED encastrés de 50W peuvent nécessiter une vérification du courant harmonique combiné. L’objectif ≤15% du document doit être confronté à la spécification et à l’essai applicables, sans être présenté comme une garantie d’absence d’effets.
• Pour l’éclairage public LED, distinguez la protection environnementale IP65 des exigences électriques : elles décrivent des aspects différents. Les valeurs <15% ou <10% citées par la source doivent être confirmées dans le cahier des charges ou les conditions de raccordement, sans les attribuer à tous les gestionnaires de réseau français.

Évaluez l’amélioration sans attribuer aux luminaires tout phénomène de réseau ni dépendre d’un seuil commercial. En intervenant sur une installation existante, conservez les mesures avant et après travaux. Demandez les conditions d’essai de chaque pourcentage et confrontez-les avec le responsable électrique. La consultation doit inclure la référence du driver, la tension d’alimentation et les niveaux de variation prévus.

Comparer le driver au niveau de variation prévu

Si l’installation fonctionne une partie du temps à flux réduit, demandez les données correspondant à ces niveaux, pas seulement au régime nominal. Conservez une base comparable de tension et de charge entre les offres. Vous pourrez ainsi identifier les informations manquantes avant d’attribuer à un pourcentage commercial le comportement de toute l’installation.

Séparer la consultation produit du diagnostic du réseau

La fiche du driver aide à choisir les équipements, tandis qu’une anomalie de l’installation exige de savoir où et dans quelles conditions elle apparaît. Documentez circuits, autres charges et états de fonctionnement pour que le responsable électrique définisse les mesures nécessaires. Remplacer les luminaires sans ce diagnostic peut laisser la cause réelle sans solution.

Pour approfondir la distinction entre problèmes de charges, mesures et corrections, consultez la documentation CIRCUTOR sur la qualité du réseau.
