Panneaux LED pour plafond : comparer dimensions et performances

Pour consulter les références, nous utilisons la rubrique Panneaux LED. Nous commençons par le projet, puis examinons les fiches : des panneaux de mêmes dimensions peuvent différer par l’entretien, la gradation et la distribution. Nous coordonnons ainsi l’usage de l’espace et le plafond avec l’éclairage nécessaire.

Nous choisissons les dimensions réelles, la fixation, la commande, l’accès, le flux et le rendu des couleurs, sans déduire un niveau lumineux garanti des formats et puissances du catalogue. Ce guide présente les variantes possibles et les données à demander avant d’acheter un panneau.

Avant la commande, nous vérifions les fonctions de chaque variante, notamment les options de télécommande, de couleur, de gradation et de construction à rétroéclairage direct.

Pour identifier une référence, nous utilisons le contact HOYUWO LED.

Choisir le format, la lumière et le montage

Nous organisons l’achat des panneaux à partir des vérifications suivantes :

Pour choisir les dimensions, vérifiez comment l’appareil s’intègre dans l’ossature ou la structure de montage. Reliez cette mesure à l’espace disponible et au niveau d’éclairage requis par l’activité.

panneau	Dimensions	Applications
Panneau LED 1×1	Format nominal 1×1 ; variante métrique approximative 30 × 30 cm	Solutions lumineuses de petit format, éclairage d’accentuation ou composants pour des installations plus vastes.
Panneau LED 1×2	Format nominal 1×2 ; variante métrique approximative 30 × 60 cm	Format polyvalent pour les contextes résidentiels et commerciaux, souvent utilisé dans les bureaux, couloirs et commerces.
Panneau LED 1×4	Format nominal 1×4 ; variante métrique approximative 30 × 120 cm	Format allongé pour les espaces où cette géométrie s’intègre mieux au plafond ; vérifier la distribution et le niveau lumineux.
Panneau LED 2×2	Format nominal 2×2 ; variante métrique approximative 60 × 60 cm	Format courant dans les plafonds modulaires de bureaux et commerces. Vérifier les dimensions réelles et la photométrie du produit.
Panneau LED 2×4	Format nominal 2×4 ; variante métrique approximative 60 × 120 cm	Format plus grand que le panneau 2×2 ; utilisable dans des bâtiments commerciaux ou de services si le plafond et les fixations sont compatibles.
Panneau LED 4×4	Format nominal 4×4 ; variante métrique approximative 120 × 120 cm	Format à grande surface lumineuse. Son usage dépend du plafond, de la distribution et des besoins du projet.
Formats sur mesure	Selon la faisabilité de fabrication	HOYUWO LED peut étudier la faisabilité d’un format spécial selon les exigences du projet.

Formats courants dans les catalogues

Description et texte de l’image

• Type rétroéclairé
• Type à éclairage latéral

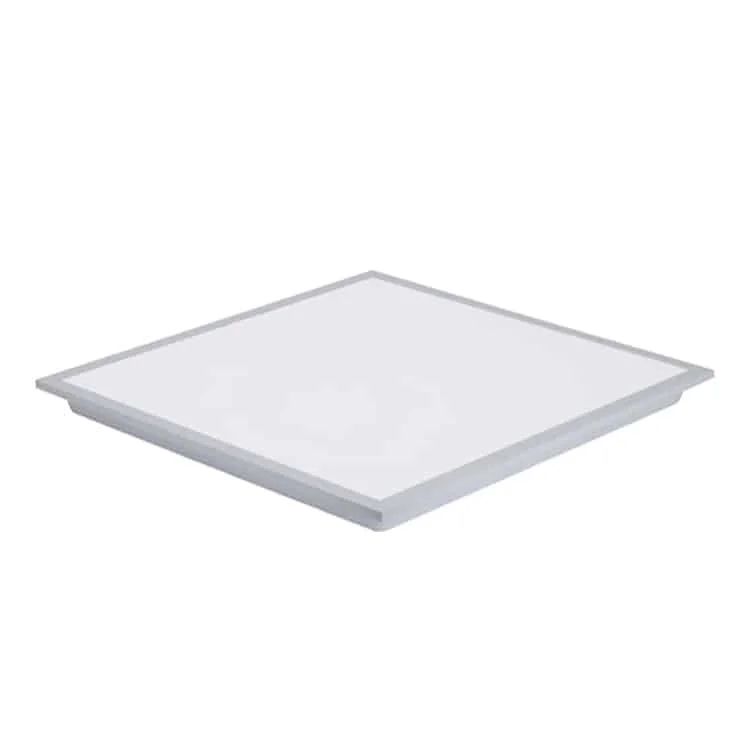

Nous contrôlons les appuis et les dimensions réelles sans nous fier à la seule désignation nominale. Un format de 600 × 600 mm peut mesurer 595 × 595 mm dans certaines séries ; l’exemple cite 40 W et des variantes de 620 × 620 mm.

Nous n’attribuons pas la même puissance à tous les appareils de mêmes dimensions. Nous vérifions les combinaisons disponibles, avec comme exemples 1200x300mm à 40W, 1200x600mm à 60W et une variante 2×2 de 60 watts.

Si nous prévoyons des scènes à 5%, 10% et 100%, nous testons la stabilité de la gradation du panneau à ces niveaux. Le terme « gradable » ne confirme pas à lui seul que tous ces points fonctionnent correctement.

Nous examinons l’espace nécessaire au panneau et au driver, les conditions de montage et la température ambiante autorisée. Nous ne déduisons pas une dissipation suffisante d’un trou ou d’une zone de soudure : nous utilisons l’ensemble conformément à sa notice.

Pour une fourniture en France, nous vérifions la déclaration et les exigences applicables au modèle. CE, RoHS et UL n’ont pas la même portée : nous ne les assimilons pas et ne les interprétons pas comme des garanties de qualité ou d’aptitude à tout montage.

Une référence connexe est Fournisseur de panneaux LED au Nigeria. Nous évaluons la fourniture en France en conservant l’implantation réelle du fournisseur, en Chine ou au Nigeria. Nous utilisons la marque pour repérer les offres, puis vérifions l’assistance, la garantie, la documentation et la référence précise.

Qu’est-ce qu’un panneau LED ?

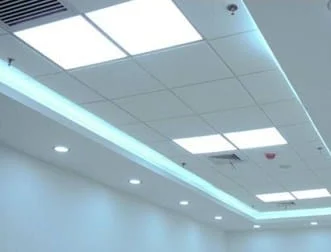

Pour remplacer un luminaire fluorescent T8 à grille, vérifiez la photométrie, le montage et le format avant de choisir un panneau. Celui-ci répartit la lumière sur un plan à l’aide d’émetteurs et d’optiques ; les termes « panneau » et « troffer » ne sont pas synonymes pour tous les produits.

Calculez les réductions possibles d’entretien et de consommation pour votre installation, sans les considérer comme automatiques pour toute solution LED.

Pour éclairer un meuble de cuisine, choisissez un produit conçu pour ce montage et compatible en alimentation, température et dimensions. Ne supposez pas qu’un panneau de plafond possède la même conception qu’un luminaire pour mobilier.

Avant d’installer un panneau dehors, vérifiez que sa documentation autorise l’exposition prévue. Une émission élevée ne rend pas un luminaire de plafond intérieur apte à un cheminement, un porche ou un garage humide.

Dans un local commercial, nous comparons les panneaux à d’autres luminaires selon la distribution et l’usage. Nous distinguons aussi un panneau d’un ruban LED : ces formats ne sont pas interchangeables.

Types de panneaux lumineux

Description et texte de l’image

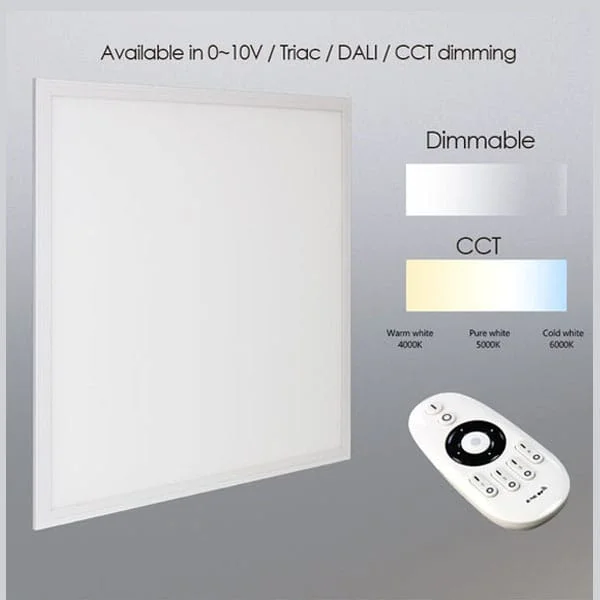

• Options de gradation 0~10V, TRIAC ou DALI et, sur certaines références, réglage de la température de couleur CCT
• À variation
• Blanc chaud
• Blanc neutre
• Blanc froid

Choisissez une référence aux performances vérifiables dans le budget prévu. Vous pouvez intégrer des préférences esthétiques, sans remplacer par celles-ci la vérification de la compatibilité et du résultat lumineux.

Vous pouvez orienter la comparaison avec ces critères :

• Niveau lumineux et température de couleur
• Dimensions : les panneaux LED existent dans de nombreux formats ; choisissez celui qui convient au projet.
• Rendu des couleurs : définissez l’objectif selon les matériaux et l’activité. Pour les tâches exigeantes sur les couleurs, vérifiez des données complémentaires à l’indice général et un échantillon du luminaire.
• Marque : vous pouvez comparer des références Philips, Cree, Lithonia Lighting, TCP, GE ou Eurolight, sans présumer de la qualité ou de la compatibilité de toute leur gamme.
• Garantie : les durées de 3/5 ans sont des exemples ; vérifiez la durée, la couverture et les conditions de la référence fournie.
• Prix : équilibrez votre budget avec les caractéristiques et la qualité nécessaires.

Comparer le coût de la solution complète

Au-delà du prix d’achat, incluez la pose, l’entretien et la consommation. Pour interpréter la durée de vie déclarée, demandez les conditions d’essai et le critère de maintien du flux : ce chiffre ne promet pas un fonctionnement indéfini.

Nous choisissons une référence dont la documentation et les performances correspondent à l’usage, en vérifiant qu’elle autorise l’installation prévue.

Quels avantages peut offrir un panneau LED ?

Pour évaluer des panneaux LED, vous pouvez examiner les avantages suivants selon les conditions du projet :

Description et texte de l’image

• Diagramme de distribution de l’intensité lumineuse et diagramme des courbes isolux.
• Les plans angulaires, les échelles et les valeurs numériques d’origine sont conservés. Les libellés peu lisibles ne sont pas reconstitués.

• Économies potentielles : comparez la consommation à éclairage utile équivalent et avec les heures réelles de fonctionnement.
• Entretien : une durée de 100 000 heures ne peut être attribuée qu’à une référence qui la déclare avec ses conditions ; ce n’est pas une propriété de tous les panneaux.
• Distribution : la surface lumineuse peut être utile pour l’éclairage général, mais l’uniformité et le confort doivent être vérifiés dans le projet.

Mesurer aussi l’espace caché au-dessus du plafond

Au-delà de l’ouverture visible, contrôlez les appuis, les obstacles et le volume disponible pour le driver et les connexions. Vérifiez comment introduire et retirer le luminaire : un format nominal compatible avec l’ossature peut nécessiter une manœuvre que l’espace ne permet pas.

Évaluer le panneau depuis les positions d’usage

Observez un échantillon depuis les bureaux, les couloirs et les autres positions habituelles. Examinez l’aspect du diffuseur et la distribution, sans vous limiter à regarder le plafond de face. Ce contrôle aide à relier les mesures à l’expérience visuelle attendue.

Nous choisissons un panneau adapté au projet et accessible à l’entretien, sans déduire économie, sécurité ou durée de vie d’un chiffre isolé ou d’une marque connue. Nous demandons par écrit la garantie et les possibilités de remplacement, puis observons un échantillon dans le plafond prévu depuis les positions habituelles. Nous comparons la distribution, la couleur et le fonctionnement à éclairage utile équivalent. Avant la commande, nous vérifions l’ouverture, le montage et les références de commande et de driver.
