Panneaux rétroéclairés 1200×300 de 36W à 60W

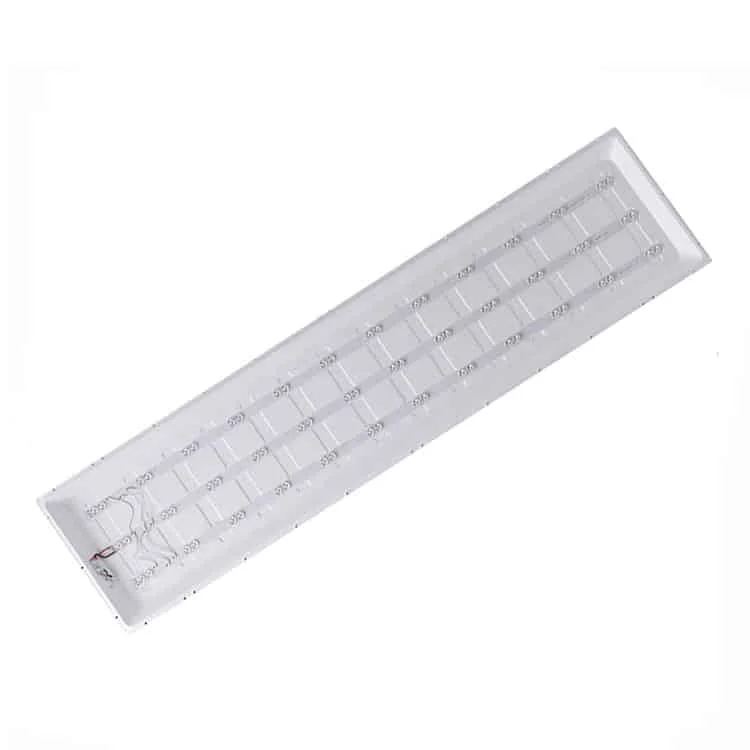

Pour une école ou un hôpital, demandez la photométrie et les conditions de calcul si vous choisissez le diffuseur prismatique en option à UGR<19 déclaré. Comparez 36W, 40W, 48W ou 60W et une pose encastrée ou suspendue. Le format 1200x300mm place les LED sur la base pour une distribution rétroéclairée.

  • Puces LED : SMD Philips 2835
  • CRI (Ra): >80 ou 90
  • SDCM:< 5 o 3
  • Température de couleur : 3000K/4000-4500K/5700-6500K
  • Driver LED : Eaglerise/LiFud/Philips, avec fonctionnement sans scintillement indiqué dans la fiche
  • Tension d’entrée : 110V/220V-240VAC 50/60Hz
  • Facteur de puissance : >0.9
  • Distorsion harmonique totale : <15%
  • Matériaux : structure métallique + base métallique + couverture PS
  • Finition : blanc mat
  • UGR déclaré : <21 de série ; option <19, selon la configuration et les conditions de calcul
  • Montage : encastré de série, options suspendues
  • Indice de protection IP : face avant IP44
  • Durée de vie : >50000 heures
  • Température de fonctionnement : -25℃/+60℃
  • Garantie : 3/5 ans
  • Conformité annoncée : CE et RoHS. Demandez la documentation correspondant à la référence.
Demander un devis

RéférencePuissanceDimensionsFlux lumineuxFiche technique
HOYUWO-PL12030-36WD36W±5%1195*295*H23mm3600-4400lmDemander la fiche
HOYUWO-PL12030-40WD40W±5%1195*295*H23mm (standard) 1213×301*H23mm (États-Unis)4000-4800lmDemander la fiche
HOYUWO-PL12030-48WD48W±5%1195*295*H23mm4800-5900lmDemander la fiche
HOYUWO-PL-12030-60WD60W±5%1195*295*H23mm6000-7200lmDemander la fiche

  • Pour faire varier le panneau, choisissez un driver compatible TRIAC, 0-10V ou DALI.
  • Secours : 30% de la puissance, avec autonomies indiquées de 1, 2 ou 3 heures
  • Cadre en option pour montage en saillie
  • Installation suspendue
  • Panneau à UGR déclaré <19 ; vérifier les conditions de calcul

Points à préciser pour la commande

Pour évaluer la durée publiée, demandez la température d’essai et le critère de maintien du flux.

Dans le plan d’entretien, vérifiez la disponibilité d’un driver de rechange et la manière de l’extraire du faux plafond.

Étudiez son utilisation dans les établissements scolaires, hôpitaux et supermarchés.

Pour les salles de classe, bureaux ou commerces, coordonnez le panneau avec la trame du plafond. Vérifiez la distribution et l’éblouissement sur les postes pour définir l’éclairage général.

  • La version de série est prévue pour un faux plafond modulaire compatible. Vérifiez les dimensions d’appui et le système de fixation.
  • Pour une pose suspendue, demandez les câbles en acier et les accessoires correspondants.
  • Pour une pose en saillie, un cadre compatible est nécessaire.
  • Option de montage par clips à ressort ; demandez les accessoires adaptés à la référence.

Vérifiez que la structure du plafond accepte la solution d’appui, de suspension ou de pose en saillie du modèle. Réservez aussi l’espace pour loger et entretenir le driver.

Quelles dimensions vérifier avant la commande ?

Pour vérifier l’intégration, comparez le support au plan de HOYUWO-PL12030-36WD, qui indique 1195*295*H23mm. Contrôlez les mesures de la version livrée sans les étendre à toutes les variantes de la famille.

Comment vérifier la compatibilité avec le faux plafond ?

Comparez les dimensions extérieures du panneau à la trame et à l’appui du plafond. Précisez le cadre ou les accessoires à inclure dans la fourniture pour la pose choisie.

L’éclairage de secours équivaut-il au fonctionnement normal ?

En présence d’une fonction de secours, nous distinguerons ses performances de celles du fonctionnement normal : batterie, autonomie et flux lumineux ou puissance disponibles dans ce mode. La valeur nominale du luminaire ne permet pas de définir son fonctionnement de secours.

Quel système de variation faut-il commander ?

Pour intégrer la variation à l’installation, nous choisirons le driver et son protocole en même temps que le système de commande. La commande précisera la combinaison compatible avec cette référence.
