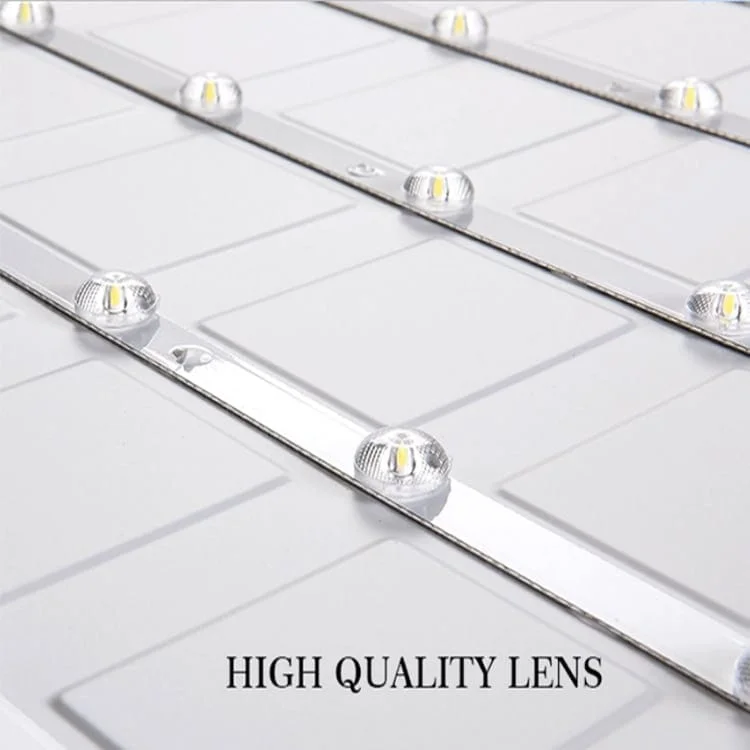

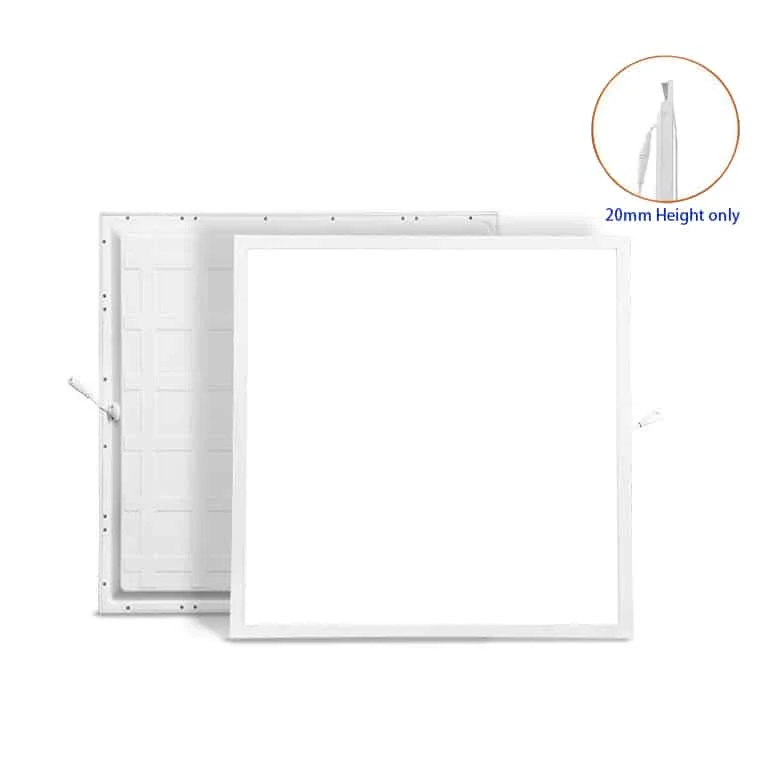

Panneaux 600×600 rétroéclairés de 23mm

Référence	Puissance	Dimensions	Flux lumineux	Fiche technique
HOYUWO-PL6060-36WD	36W±5%	595*595*H23mm	3600-4400lm	Demander la fiche
HOYUWO-PL6060-40WD	40W±5%	595*595*H23mm (standard) 603*603*23mm (États-Unis)	4000-4800lm	Demander la fiche
HOYUWO-PL6060-48WD	48W±5%	595*595*H23mm	4800-5900lm	Demander la fiche
HOYUWO-PL-6060-60WD	60W±5%	595*595*H23mm	6000-7200lm	Demander la fiche

• Pour faire varier le panneau, choisissez un driver compatible TRIAC, 0-10V ou DALI.
• Secours : 30% de la puissance, avec autonomies indiquées de 1, 2 ou 3 heures
• Cadre en option pour montage en saillie

Envisagez ce panneau pour les salles de réunion, bureaux et supermarchés dans le cadre d’ un projet commercial.

Pour les salles de classe, bureaux ou commerces, coordonnez le panneau avec la trame du plafond. Vérifiez la distribution et l’éblouissement sur les postes pour définir l’éclairage général.

• La version de série est prévue pour un faux plafond modulaire compatible. Vérifiez les dimensions d’appui et le système de fixation.
• Pour une pose suspendue, demandez les câbles en acier et les accessoires correspondants.

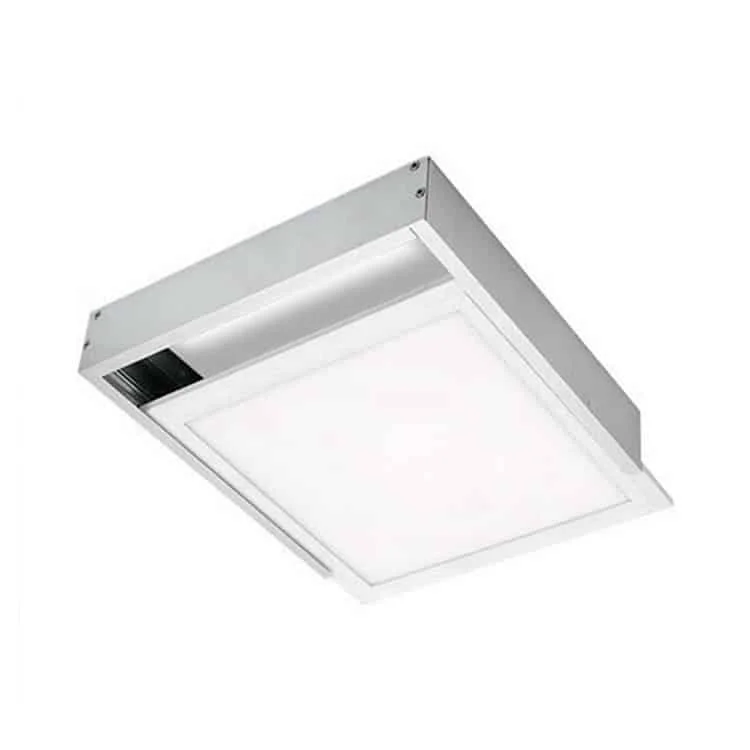

• Pour une pose en saillie, un cadre compatible est nécessaire.
• Option de montage par clips à ressort ; demandez les accessoires adaptés à la référence.

Points à préciser pour la commande

Pour évaluer la durée publiée, demandez la température d’essai et le critère de maintien du flux.

Dans le plan d’entretien, vérifiez la disponibilité d’un driver de rechange et la manière de l’extraire du faux plafond.

Vérifiez que la structure du plafond accepte la solution d’appui, de suspension ou de pose en saillie du modèle. Réservez aussi l’espace pour loger et entretenir le driver.

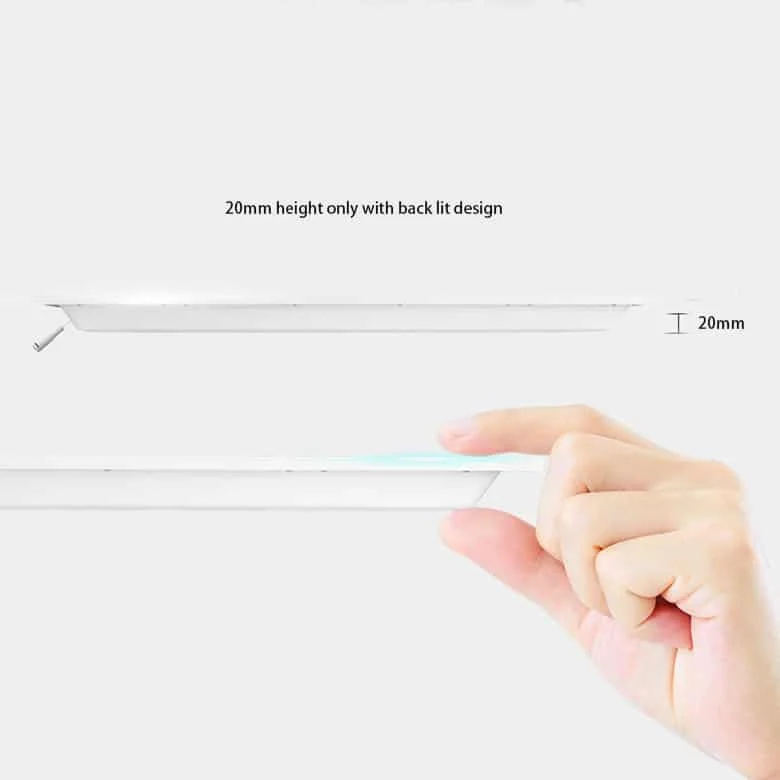

La faible profondeur du corps suffit-elle à garantir l’intégration ?

Ne confirmez pas la commande sur la base de la profondeur suggérée par une photographie commerciale. Comparez le plan aux équipements situés au-dessus du plafond et réservez l’accès de maintenance. La hauteur du corps ne définit pas tout le volume nécessaire. Incluez le driver, les connecteurs et les tolérances de pose dans la vérification.

Quelles dimensions vérifier avant la commande ?

Si vous remplacez un appareil, communiquez ses dimensions sans les déduire d’une puissance similaire. Vérifiez également la position des fixations, des entrées de câble et des composants extérieurs. Pour HOYUWO-PL6060-36WD, le plan indique 595*595*H23mm. Comparez ces informations au support et à la version demandée, car les dimensions peuvent varier d’une variante à l’autre.

Comment vérifier la compatibilité avec le faux plafond ?

Ne déduisez pas l’appui exact du nom commercial du format. Demandez le plan de l’assise du panneau et prévoyez l’accès au driver sans démontages inutiles du plafond. Comparez les dimensions extérieures à la trame et au système de support. Identifiez enfin le cadre ou le kit nécessaire au mode de pose choisi.

L’éclairage de secours équivaut-il au fonctionnement normal ?

Vérifiez l’aptitude à l’éclairage de sécurité dans le cadre du projet ; la présence d’une batterie ne suffit pas à l’établir. Demandez le schéma de fonctionnement et les conditions justifiant l’autonomie annoncée. Distinguez cette évaluation de la puissance nominale en fonctionnement normal. Précisez la batterie, la durée et le flux ou la puissance disponibles en mode secours.

Quel système de variation faut-il commander ?

Distinguez les entrées à coupure de phase, analogiques et numériques, sans les considérer comme interchangeables. Demandez une association validée de driver et de commande, avec son niveau minimal de variation et son comportement au démarrage. Accordez le protocole du luminaire avec la commande prévue dans l’installation. La fourniture doit préciser l’option correspondant au modèle choisi.
