Lire une fiche LED : puce, driver et luminaire complet

Pour remplacer un éclairage domestique ou commercial, nous commencerons par l’usage et le montage existants. Deux appareils LED ne sont pas forcément équivalents et n’offrent pas nécessairement la même durée de service. Ce guide relie le boîtier, l’optique, le driver et les conditions d’installation à la lumière réellement disponible et à l’entretien. La puce ne constitue qu’un élément du choix : nous examinerons aussi les données du luminaire complet.

Les paramètres LED courants dans les fiches techniques

• Température de couleur proximale. Exprimée en kelvins (K), elle décrit la teinte du blanc, pas la quantité de lumière. La plage 3000K–6500K est donnée à titre d’exemple et ne couvre pas toutes les possibilités.
• Efficacité lumineuse: elle rapporte le flux lumineux à la puissance absorbée, en lumens par watt (lm/W). Les 100 à 150 lm/W cités illustrent les performances d’un composant ; ils ne décrivent ni toute l’offre ni nécessairement l’efficacité lumineuse du luminaire complet.
• Luminance. Exprimée en cd/m², elle rapporte l’intensité lumineuse à la surface projetée dans une direction donnée. Elle se distingue de la sensation subjective de luminosité et de l’éclairement reçu par une table.
• Éclairement: il correspond au flux lumineux reçu par unité de surface. Il s’exprime en lux (lx) et se vérifie sur le plan pertinent pour l’activité considérée.
• Indice de rendu des couleurs (CRI): il résume le rendu de certaines couleurs par rapport à une source de référence. La valeur CRI 85 citée peut servir à comparer des produits, mais elle ne décrit pas toutes les couleurs et ne suffit pas à définir la qualité d’un luminaire.
• Maintien du flux lumineux. Il décrit l’évolution de l’émission lumineuse dans des conditions définies. Une perte de 30% correspond au maintien de 70% du flux initial ; elle ne signifie pas que chaque produit tombe soudainement en panne à ce stade. Demandez le critère de durée de vie, ses conditions d’évaluation et les données relatives à la durée du driver.

Boîtier, optique et gestion thermique

Nous examinerons la finition, la protection, la dissipation thermique, la température admissible et l’accès aux composants. L’épaisseur d’une pièce en plastique ou en aluminium ne suffit pas à juger la qualité. Le boîtier doit être évalué avec l’appareil complet et les conditions d’utilisation prévues.

Driver LED

Un driver à variation ne transforme pas une source monochromatique en source à couleur variable. Pour modifier l’intensité ou la couleur, vérifiez que la commande, l’alimentation et le module prennent en charge la fonction. Identifiez le fonctionnement à tension constante ou à courant constant, puis contrôlez la compatibilité des limites avec la charge. Le driver adapte l’alimentation au module LED selon cette conception.

Nous approfondirons le choix du driver en consultant l’annuaire des marques chinoises de drivers LED.

• Composants et matériaux
• Processus de fabrication

Nous comparerons la garantie et les données du luminaire complet sans lui attribuer automatiquement la durée estimée de sa LED. La déclaration doit préciser la température, le courant et le maintien du flux, en les distinguant des défaillances du driver ou d’autres pièces. Les 100000 heures citées dans la source ne sont pas une valeur universelle ; une traduction antérieure les avait présentées à tort comme 10 millions.

À quels usages les LED sont-elles destinées ?

Les LED équipent notamment les écrans, les voyants, les lampes torches, les lampes de bureau, les plafonniers et les cloches industrielles. Elles servent à l’habitat, au commerce, à l’industrie, à la signalisation et à l’automobile. Comparez chaque solution selon sa configuration et les performances nécessaires, sans supposer des conditions de fonctionnement identiques.

Avant de retenir une solution spécialisée, nous vérifierons les performances déclarées et les documents disponibles. L’horticulture, l’usage médical et la désinfection demandent des critères et des équipements spécifiques. Ces capacités ne peuvent pas être attribuées à n’importe quel luminaire LED d’éclairage général.

Qu’est-ce qu’une LED et comment est-elle construite ?

Une diode électroluminescente est un semi-conducteur : une alimentation appropriée permet la recombinaison des porteurs de charge et l’émission de lumière. Distinguez ce phénomène de l’obtention du blanc par des luminophores ou par un mélange d’émissions. Toutes les couleurs, y compris le blanc, ne résultent pas du même mécanisme d’émission directe.

Nous comparerons SMD et COB comme deux modes d’intégration des LED, en utilisant l’explication de leurs différences pour identifier les caractéristiques de chaque solution.

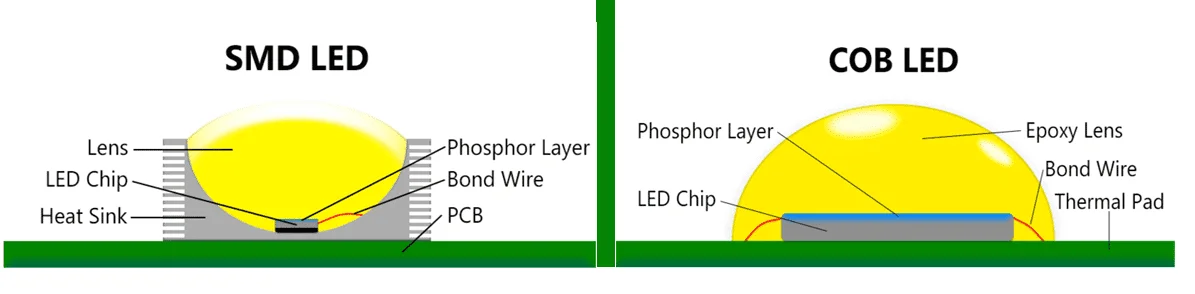

Description et texte de l’image

• Lentille
• Puce LED
• Dissipateur thermique
• Couche de luminophore
• Fil de connexion
• Lentille époxy
• Fil de connexion
• Surface de transfert thermique

• Selon sa construction, le boîtier LED peut comprendre une puce, un support, des connexions, un matériau d’encapsulation et des luminophores.
• Le support et les connexions utilisent différents matériaux selon le boîtier, notamment du cuivre, de l’aluminium ou de la céramique. Leur choix influe sur le comportement électrique et thermique ; un seul matériau ne permet pas de déterminer la qualité de l’ensemble.
• L’exemple de construction cite un fil d’or d’une pureté de 99,9% et de diamètres compris entre 0,8 mil et 1,0 mil. D’autres matériaux sont également utilisés, notamment des alliages de cuivre. Ce choix s’évalue avec la conception et les essais ; il ne constitue pas automatiquement un classement de qualité.
• Les luminophores convertissent une partie de l’émission de la puce et contribuent au spectre ainsi qu’à la température de couleur obtenus.
• 5. Le catalogue cite notamment CREE, Bridgelux, Nichia, Osram et Epistar. Comparez la référence exacte : la marque ou le pays d’origine ne suffisent pas à classer ses performances.
• 6. Le catalogue mentionne aussi Guangjia, Taigu, Epileds, New Century, Yiguang, Baihong, Guanglei, Mulinsen, Xiamen Sanan, Shanghai Languang, Shilanmingxin et Dalian Lumei. Demandez les données du composant sans déduire son niveau de qualité de son seul nom.

Avant l’assemblage, nous vérifierons la fiche et les marquages pour identifier la polarité, le format et le montage. Les bornes du boîtier permettent de raccorder la LED à la carte dans le respect de ces conditions de conception.

Nous vérifierons l’alimentation et la référence avant d’utiliser la plage indicative de 0,1 à 1 W par composant. Ces solutions équipent des ampoules, spots, downlights, tubes, plafonniers et luminaires linéaires. La désignation SMD 2835 renvoie à des dimensions de 2,8 mm sur 3,5 mm. Le COB, Chip-on-Board, constitue un autre mode d’intégration, et non un boîtier supplémentaire de cette liste. Les formats SMD cités sont 2835, 3030, 5050, 5730, 5630, 4040 et 7030.

Description et texte de l’image

• Cathode.
• Repère de cathode

Des modules COB peuvent équiper des projecteurs, des spots et des luminaires sur rail lorsque la conception et l’alimentation le permettent. Les 5–50 W cités illustrent une gamme ; ils ne décrivent pas la puissance de tous les produits COB.

Distinguer les données du composant de celles du luminaire

Dans le tableau de comparaison, nous préciserons pour chaque valeur si elle concerne la LED, le driver ou le luminaire complet. Les conditions de fonctionnement doivent accompagner le chiffre pour qu’il soit exploitable. Cette distinction évite d’attribuer à l’installation une prévision portant seulement sur un composant.

Quels documents conserver pour un remplacement ultérieur ?

Conservez la référence livrée et ses instructions, notamment le type d’alimentation, de commande et de montage. Vous pourrez ainsi comparer un remplacement proposé aux conditions validées. Une apparence similaire ou une puissance identique ne suffisent pas à confirmer l’équivalence avec l’appareil précédent.

Nous documenterons le choix afin de préparer aussi bien la commande initiale que les remplacements futurs. Si une durée ou un rendement est annoncé sans conditions de référence, nous demanderons des précisions. Avant de changer d’appareil, nous vérifierons l’alimentation, la commande et le montage, puis conserverons la fiche de la variante livrée. La comparaison reposera sur un même usage prévu, en distinguant les chiffres de la puce de ceux du luminaire complet.
