Spot encastrable orientable avec rotation de 350°
Pour diriger un accent lumineux depuis le plafond, choisissez ce spot encastrable en noir mat ou blanc mat. Son mécanisme permet une inclinaison verticale de 90° et une rotation de 350°. Dans les bureaux, musées, hôtels ou séjours, vérifiez le faisceau à la hauteur de pose et la visibilité de la source depuis les zones de repos et de passage.
- Matériaux : corps en aluminium moulé sous pression et lentille
- Finition : noir mat, blanc mat
- Angle de faisceau : 15/24/36°
- Sans scintillement : oui
- Tension d’entrée : 220-240VAC 50/60Hz
- Facteur de puissance : 0.5 de série, options >0.9
- Distorsion harmonique totale : <15%
- Protection contre les surtensions : options 1KV, 2.5KV
- Indice de protection IP : IP20, usage intérieur
- Indice de rendu des couleurs : >90
- SDCM: <5 o 3
- Température de couleur : 2700K-3000K/4000K-4500K/5500K-6000K
- Garantie : 3/5 ans
- Conformité déclarée : CE et RoHS
| Référence | Puissance | Dimensions | Dimensions de découpe | Flux lumineux | Fiche technique |
|---|---|---|---|---|---|
| HOYUWO-DL-7WG-7 | 7W±5% | Φ50*L100mm | Φ75mm | 600-700lm | Demander la fiche |
| HOYUWO-DL-10WG-7 | 10W±5% | Φ50*L100mm | Φ75mm | 900-1000lm | Demander la fiche |
| HOYUWO-DL-15WG-7 | 15W±5% | Φ60*L135mm | Φ75mm | 1300-1500lm | Demander la fiche |
| HOYUWO-DL-20WG-7 | 20W±5% | Φ60*L135mm | Φ75mm | 1800-2000lm | Demander la fiche |
| HOYUWO-DL-30WG-7 | 30W±5% | Φ80*L150mm | Φ75mm | 2700-3000lm | Demander la fiche |
| HOYUWO-DL-35WG-7 | 35W±5% | Φ80*L170mm | Φ75mm | 3300-3500lm | Demander la fiche |
- Variation : options Triac/0-10V/DALI
- Kit de secours
Points à préciser pour la commande
Nous prévoirons le retrait de l’alimentation une fois le plafond terminé, avec un espace suffisant pour y accéder et la remplacer.
Selon le montage autorisé et l’optique choisie, cette référence peut assurer l’éclairage général d’un intérieur ou mettre une zone en valeur.
Pour préparer l’encastrement, suivez le dessin de montage ci-dessous.
Avant la pose, nous confronterons le dessin technique aux fixations et au schéma électrique. L’installation sera réalisée hors tension, selon la procédure prévue pour le matériel livré.
Que contrôler lors de l’orientation du spot ?
Vérifiez le dégagement et les limites d’orientation, puis placez-vous dans les zones d’usage pour évaluer la visibilité de la source.
Quelles mesures faut-il contrôler ?
Nous utiliserons le plan du modèle pour vérifier son intégration : dimensions, découpe et fixations, en réservant également le volume nécessaire à l’alimentation.
Comment choisir l’optique ?
Dans notre calcul, nous distinguerons l’éclairage d’ambiance de l’éclairage d’accentuation et évaluerons l’ouverture du faisceau depuis la position réelle de pose.
Informations accessibles sur les images

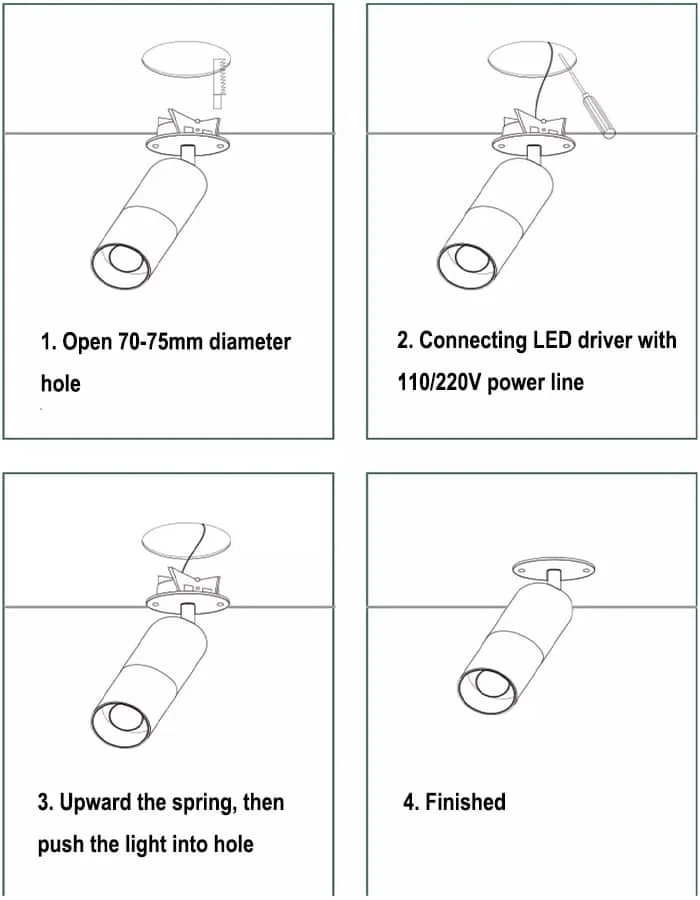

Image 1 · Installation
- 1. Réalisez une ouverture de 70–75mm de diamètre.
- 2. Raccordez le driver LED à la ligne 110/220V.
- 3. Relevez les ressorts et insérez le luminaire dans l’ouverture.
- 4. Installation terminée.
