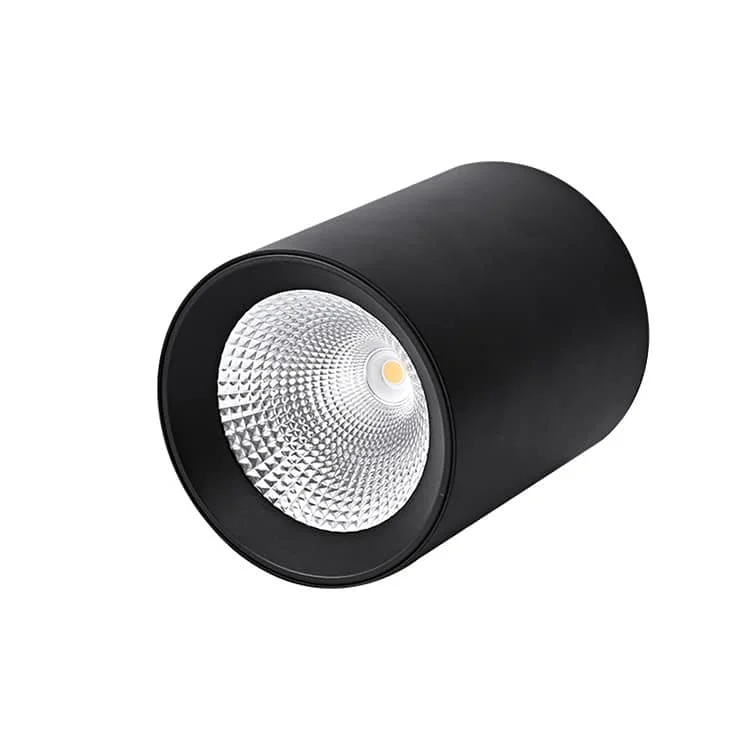

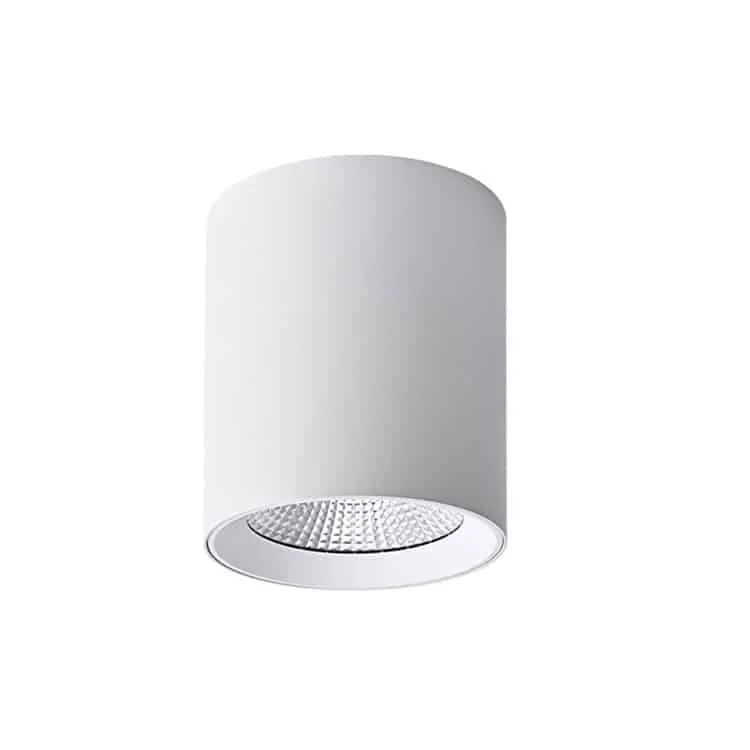

Spots cylindriques pour plafond, mur ou suspension
Pour un logement, un bureau ou un commerce, choisissez des spots cylindriques LED noirs ou blancs. En plus de la fixation directe au plafond ou au mur, une suspension par câble ou tige peut être étudiée. Avant de définir la pose, vérifiez les accessoires du modèle et le volume nécessaire au raccordement.
- Finition : blanc mat ou noir mat
- Conformité déclarée : CE et RoHS
- Garantie : 3/5 ans
- Angle de faisceau : 60°
- Matériau : corps en aluminium moulé sous pression et couverture en PC
- Indice de protection IP : IP20 pour intérieur, IP44 en face avant
- Driver LED : options Eaglerise/LiFud/DONE/BOKE, sans scintillement
- Facteur de puissance : >0.5 ou 0.8
- Distorsion harmonique totale : <15%
- Puces LED : Bridgelux ou Osram COB, CRI90, SDCM<5
- Température de couleur：2700K-3000K /4000-4500k/ 5700k-6000k
- Durée de vie déclarée : >50000 h
- Tension d’entrée : 110/220V-240VAC 50/60Hz
| Référence | Puissance | Dimensions | Flux lumineux | Fiche technique |
|---|---|---|---|---|
| HOYUWO-FM-10WB | 10W±5% | Φ75*H130mm | 900-1000lm | Demander la fiche |
| HOYUWO-FM-12WB | 12W±5% | Φ75*H130mm | 1100-1250lm | Demander la fiche |
| HOYUWO-FM-15WB | 15W±5% | Φ95*H150mm | 1300-1600lm | Demander la fiche |
| HOYUWO-FM-20WB | 18W±5% | Φ115*H160mm | 1800-2100lm | Demander la fiche |
| HOYUWO-FM-30WB | 30W±5% | Φ140*H160mm | 2700-3200lm | Demander la fiche |
- Variation Triac par coupure de phase, 0/10V ou DALI
- Installation suspendue
Points à préciser pour la commande
Une fois le plafond terminé, le driver devra pouvoir être retiré et ses raccordements rester accessibles. Nous vérifierons donc l’espace nécessaire à la maintenance, en plus de la hauteur du corps du luminaire.
Selon le montage autorisé et l’optique choisie, cette référence peut assurer l’éclairage général d’un intérieur ou mettre une zone en valeur.
Fixez la platine au plafond avec des vis adaptées, non comprises dans la fourniture. Raccordez ensuite l’alimentation par le connecteur rapide selon le schéma de l’appareil.
Le schéma suivant présente la séquence de montage.
Pour préparer la pose, nous réunirons le plan, les caractéristiques du support et la solution d’accès au driver. Le raccordement sera effectué par l’installateur conformément à la procédure du fabricant.
Quelles dimensions vérifier avant la commande ?
Pour vérifier l’intégration, comparez le support au plan de HOYUWO-FM-10WB, qui indique Φ75*H130mm. Contrôlez les mesures de la version livrée sans les étendre à toutes les variantes de la famille.
Comment choisir l’optique de ce downlight ?
Nous choisirons l’optique en fonction de la distance de pose et de la surface utile. Un faisceau étroit concentre davantage la lumière, mais le résultat sera vérifié par un calcul d’éclairage.
Quel système de variation faut-il commander ?
Pour intégrer la variation à l’installation, nous choisirons le driver et son protocole en même temps que le système de commande. La commande précisera la combinaison compatible avec cette référence.
Informations accessibles sur les images
Image 1 · Installation
- 1. Retirez la base de montage en saillie.
- 2. Repérez la position des chevilles à expansion.
- 3. Fixez la base avec les vis.
- 4. Raccordez le driver LED à la ligne 220V.
- 5. Tournez le corps pour fixer le luminaire à la base.
- 6. Installation terminée.
