Lignes lumineuses encastrées LS6535 pour plafond ou mur

Avant de dessiner le tracé, vérifiez la profondeur disponible, l’accès au driver et la continuité du diffuseur. Les raccords compatibles de HOYUWO-LS6535 permettent de composer des lignes encastrées dans les murs ou les plafonds, pour l’éclairage général intérieur ou la mise en valeur de zones précises.

  • Tension d’entrée : 100-265VAC 50/60Hz
  • Composants : LED SMD 2835, driver externe et profil noir, blanc ou argenté
  • Dimensions : W65* H35mm, longueur personnalisable
  • Conformité annoncée : CE et RoHS. Demandez la documentation correspondant à la référence.
  • Garantie : 2/3/5 ans
  • Montage : encastré
  • Indice de rendu des couleurs : >90
  • Driver LED : Eaglerise/LiFud/Philips, selon l’option
  • Distorsion harmonique totale : <15%
  • Facteur de puissance : 0.5 ou 0.9
  • SDCM：<5
  • Durée de vie déclarée : >50000 heures
  • Matériau : corps en aluminium + PC, options blanc/noir mat
Demander un devis

RéférencePuissanceDimensionsDécoupe d’encastrementNombre de LEDFlux lumineuxFiche technique
HOYUWO-LS6535-60018WL600*W65*H35mmL570*W52*H70mm96 unités SMD28351800-2000lmDemander la fiche
HOYUWO-LS6535-120036WL1200*W65*H35mmL1170*W52*H70mm192 unités SMD28353800-4100lmDemander la fiche
HOYUWO-LS6535-150048WL1500*W65*H35mmL1470*W52*H70mm240 unités SMD28354600-4900lmDemander la fiche
HOYUWO-LS6535-240072WL2400*W65*H35mmL2370*W52*H70mm382 unités SMD28357200-7600lmDemander la fiche

Pour régler l’intensité, demandez une version DALI, 1-10V ou Triac à coupure de phase.

Points à préciser pour la commande

Comparez le flux du luminaire complet avec son diffuseur. N’utilisez pas l’émission du module LED seul comme si elle représentait le résultat optique de l’ensemble.

Avant de valider une ligne continue, demandez un détail ou un échantillon de son raccord. Évaluez le maintien de l’alignement et de la continuité du diffuseur ainsi que l’apparition éventuelle d’ombres à la jonction.

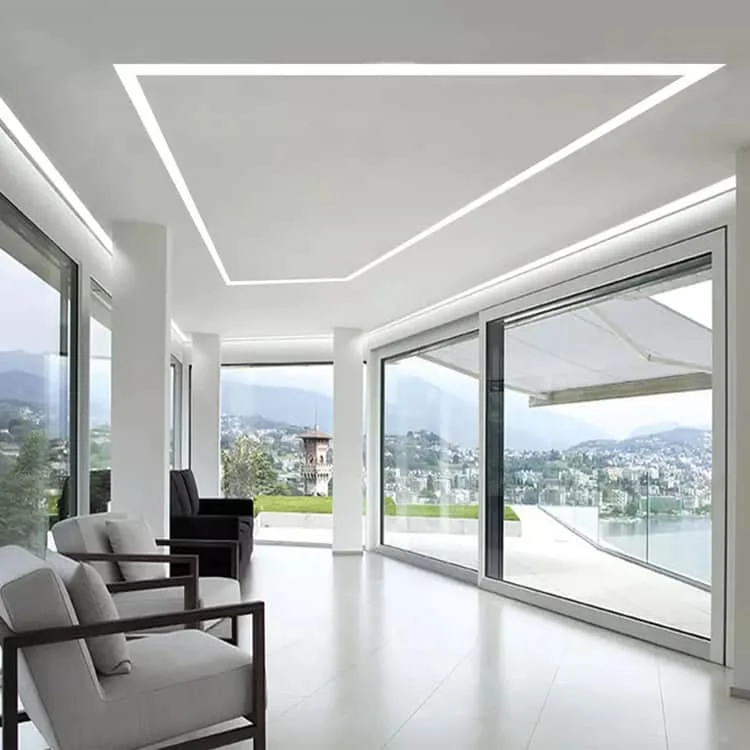

Pour une ligne lumineuse intégrée au plafond, étudiez l’alignement et le traitement des extrémités. Choisissez le montage et le diffuseur selon l’activité prévue dans cet espace intérieur.

Partez d’une pose encastrée dans le mur ou le plafond. Si le support ne permet pas de loger l’appareil, étudiez une version suspendue et ses accessoires. Pour réaliser les travaux, comparez les étapes suivantes au manuel spécifique :

Étape 1 : isolez l’alimentation avant de commencer le montage LED. Étape 2 : réalisez le logement aux cotes du plan de la référence. Étape 3 : vérifiez la tension admise par l’unité reçue avant de câbler son driver ; les variantes 220VAC/110VAC et DC12V/24V ne sont pas interchangeables. Positionnez les clips et insérez l’appareil conformément au manuel. Étape 4 : vérifiez les fixations et les raccordements avant de remettre le circuit sous tension et de contrôler son fonctionnement.

Lors de la conception de la ligne, vérifiez le parcours, les fixations et les raccords du profil. Identifiez les accessoires correspondant à la pose demandée et conservez un accès praticable au driver.

Quelles dimensions vérifier avant la commande ?

Pour vérifier l’intégration, comparez le support au plan de HOYUWO-LS6535-600, qui indique L600*W65*H35mm. Contrôlez les mesures de la version livrée sans les étendre à toutes les variantes de la famille.

Que comprend l’ensemble linéaire fourni ?

Identifiez dans la commande le profil, le diffuseur ou l’optique, le driver et les accessoires. Vérifiez aussi le nombre de tronçons composant la ligne : une photographie continue peut représenter plusieurs unités.

Quel système de variation faut-il commander ?

Pour intégrer la variation à l’installation, nous choisirons le driver et son protocole en même temps que le système de commande. La commande précisera la combinaison compatible avec cette référence.
