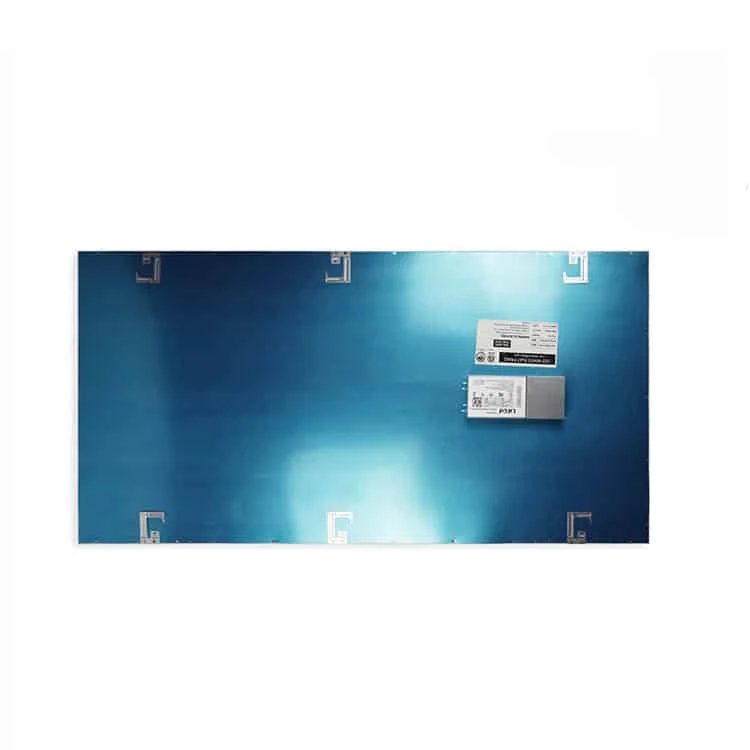

Panneaux à éclairage latéral 1200×600 et 9mm

Référence de commande	Puissance	Dimensions	Lumens	Indice de rendu des couleurs	Facteur de puissance	Indice de protection	Température de couleur	Tension d’entrée	Fiche technique
HOYUWO-PL12060-50W	50W	1195x595x9mm	5000lm	>80	>0.92	IP22	3000K/4000K/6500K	100-265VAC/220-240VAC	Demander la fiche
HOYUWO-PL12060-60W	60W	1195x595x9mm	6000lm	>80	>0.92	IP22	3000K/4000K/6500K	100-265VAC/220-240VAC	Demander la fiche
HOYUWO-PL12060-72W	72W	1195x595x9mm	7200lm	>80	>0.92	IP22	3000K/4000K/6500K	100-265VAC/220-240VAC	Demander la fiche

Découvrez les matériaux et les options de finition.

• Matériaux : cadre en aluminium, plaque de guidage lumineux LGP (PMMA selon la version) et diffuseur ; confirmez la protection indiquée contre les UV.
• Source lumineuse : Bridgelux/Samsung 2835 SMD
• Driver externe inclus : LIFUD/DONE/BOKE/PHILIPS/OSRAM, selon la version

Consultez les données photométriques pour vérifier la répartition lumineuse.

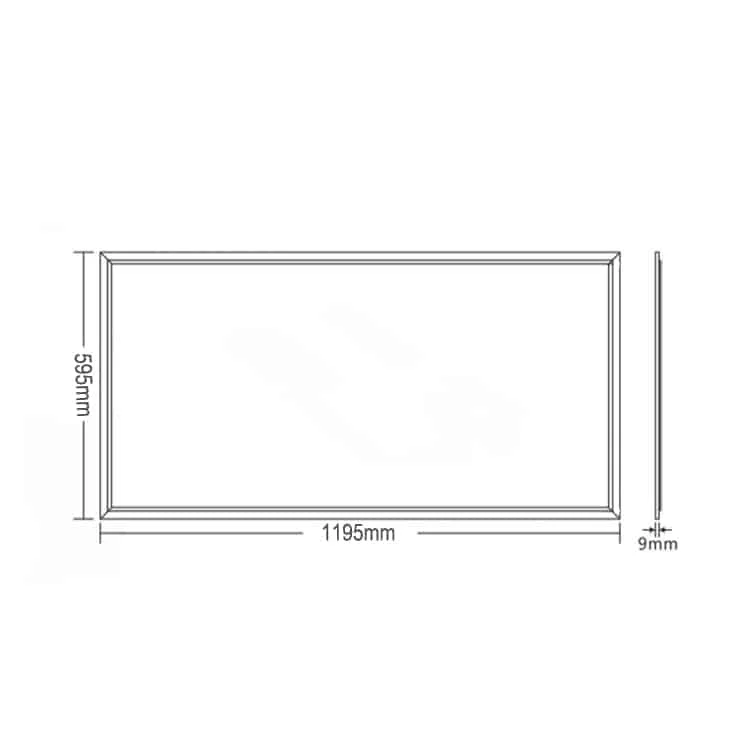

• Dimensions :1195x595x9mm (2ft x 4ft)
• Tension d’entrée : 100-265VAC 50/60Hz/ 220-240VAC
• Facteur de puissance : >0.92
• Indice de rendu des couleurs (Ra) : >80
• Efficacité lumineuse indiquée : 100lm/W.
• SDCM：<5
• UGR:<20
• Rendement : >89%
• Température de couleur : 3000K ; 4500K blanc neutre ; 6000K-6500K.
• Angle de faisceau : 120°Distribution large

• Variation PWM/0-10V/DALI
• Kit de secours : 9-12W, avec autonomies indiquées de 1, 2 ou 3 heures
• Panneau rétroéclairé

Points à préciser pour la commande

Évaluez l’éblouissement avec les hauteurs, positions et zones de travail réelles du projet. Demandez un calcul spécifique, car la valeur du catalogue ne prouve pas le comportement dans votre installation.

Pour évaluer la durée publiée, demandez la température d’essai et le critère de maintien du flux.

Sélectionnez les accessoires pour encastrer, suspendre ou fixer le panneau par clips. Pour préparer les travaux, demandez les cotes et instructions propres à la référence.

Vérifiez que la structure du plafond accepte la solution d’appui, de suspension ou de pose en saillie du modèle. Réservez aussi l’espace pour loger et entretenir le driver.

Étudiez son utilisation dans les bureaux, stations de métro, centres commerciaux et hôpitaux.

Pour les salles de classe, bureaux ou commerces, coordonnez le panneau avec la trame du plafond. Vérifiez la distribution et l’éblouissement sur les postes pour définir l’éclairage général.

Q : Quelles puissances peut-on commander au format 2×4 ?

R : Pour cette gamme 2×4, choisissez une référence de 50W, 60W ou 72W.

Q : Quel flux lumineux attendre de chaque version 2×4 ?

R : Vérifiez la référence et son essai, en prenant comme valeurs déclarées 5000lm pour 50w, 6000lm pour 60w et 7200lm pour 72w sur le panneau 2×4.

Q : Les accessoires de pose en saillie sont-ils fournis avec le panneau 2×4 ?

R : Ajoutez à la commande le cadre de saillie ou les accessoires de suspension nécessaires ; la fourniture standard ne comprend aucun de ces kits.

Quelles dimensions vérifier avant la commande ?

Pour vérifier l’intégration, comparez le support au plan de HOYUWO-PL12060-50W, qui indique 1195x595x9mm. Contrôlez les mesures de la version livrée sans les étendre à toutes les variantes de la famille.

Comment vérifier la compatibilité avec le faux plafond ?

Comparez les dimensions extérieures du panneau à la trame et à l’appui du plafond. Précisez le cadre ou les accessoires à inclure dans la fourniture pour la pose choisie.

L’éclairage de secours équivaut-il au fonctionnement normal ?

En présence d’une fonction de secours, nous distinguerons ses performances de celles du fonctionnement normal : batterie, autonomie et flux lumineux ou puissance disponibles dans ce mode. La valeur nominale du luminaire ne permet pas de définir son fonctionnement de secours.

Quel système de variation faut-il commander ?

Pour intégrer la variation à l’installation, nous choisirons le driver et son protocole en même temps que le système de commande. La commande précisera la combinaison compatible avec cette référence.
