Éclairage des installations sportives : de l’usage prévu à la mise en service

Le choix réunit visibilité du jeu, confort du public et des sportifs et coûts d’exploitation : compter les projecteurs ne suffit pas. Pour un projet en France, vérifiez discipline, niveau de compétition et conditions applicables avec les responsables du site et de la compétition. Les indications NIDE du Consejo Superior de Deportes citées par la source restent des références espagnoles, pas des prescriptions françaises. Avant les équipements, définissez horaires et prises de vue, en distinguant terrain municipal d’entraînement et stade télévisé.

Où utiliser l’éclairage sportif LED ?

• Terrains de basket-ball
• Terrains de softball
• Terrain de golf

• Terrain de football
• Court de tennis

• Terrain de football
• Carrière équestre

Pourquoi concevoir un projet d’éclairage sportif

Pour concevoir l’éclairage sportif municipal, distinguez les besoins de jeu et de circulation de l’effet architectural nocturne. Adaptez l’ensemble au calendrier et aux utilisateurs. La présence du bâtiment ne justifie pas des nuisances vers l’environnement depuis les façades ou les mâts.

Évaluez la lumière depuis les positions du joueur, de l’arbitre et du spectateur. Pour distinguer terrain, objets et mouvement, considérez profondeur, ombres, couleur et contraste en plus de l’éclairement. Cette lecture d’ensemble permet de juger l’utilité du projet.

Description et texte de l’image

• Résultat simulé
• Résultat réel

Qu’est-ce que l’éclairage LED des stades et en quoi diffère-t-il de l’éclairage traditionnel ?

Choisissez l’optique par le calcul, avec la hauteur et la position de pose prévues. Dans une salle sportive, comparez les distributions moyennes ou larges ; un faisceau concentré peut être utile pour les zones éloignées. La famille de Projecteurs LED extérieurs offre des références pour étudier cette portée. En intérieur comme en extérieur, adaptez flux, pose et distribution aux dimensions et au sport.

Pour remplacer le sodium haute pression ou les iodures métalliques dans une salle sportive, comparez des appareils complets. Évaluez l’offre LED par son résultat photométrique, ses possibilités de commande et sa consommation, sans présumer d’une équivalence liée à la technologie.

Description et texte de l’image

• Efficacité énergétique
• Économies financières
• Niveau d’éclairage et uniformité
• Longue durée utile
• Allumage et extinction immédiats
• Variation et commande
• Durabilité et résistance aux intempéries
• Consommation réduite et gestion en fin de vie

Atouts des éclairages LED pour stades

Partez de la consommation totale, des heures et des scènes d’usage pour estimer le changement. Exigez aussi le même service des deux propositions comparées. Traitez donc les économies de 50–75% citées comme une attente commerciale, jamais comme une garantie.

Iodures métalliques	éclairage LED
400W	Équivalent à 150W (20000Lumen)
1000W	Équivalent à 300W (40000Lumen)
1500W	Équivalent à 500W (65000Lumen)
2000W	Équivalent à 600W (90000Lumen)
2*1500W	Équivalent à 1200W (160000Lumen)

Le tableau indique des combinaisons de remplacement et des flux de catalogue. Ne les utilisez pas comme équivalences de distribution. La vérification emploie les fichiers photométriques pour calculer éclairement, uniformité et éblouissement dans l’installation réelle.

Avant d’ajouter une gestion sans fil ou des détecteurs, convenez des utilisateurs de la commande et de sa réponse à une interruption de communication. Considérez aussi la maintenance. Programmation et supervision doivent répondre au travail quotidien du site, pas à une accumulation d’automatismes.

À la réception, confrontez mesures, projet et positions de caméra prévues. Conservez réglages, orientations et références de remplacement. Vous pourrez ainsi détecter si une modification de programmation ou un projecteur déplacé altère la consommation et la qualité lumineuse.

Définissez le cahier des charges selon le sport et l’usage pour comparer les offres d’après leur apport réel au site. Demandez une simulation vérifiable et un plan de maintenance. Les informations HOYUWO LED participent à cette évaluation ; le choix final reste coordonné avec le responsable technique et les conditions du projet français.

Projet d’éclairage sportif : quatre facteurs à examiner

Définir les exigences selon le sport et l’usage

Description et texte de l’image

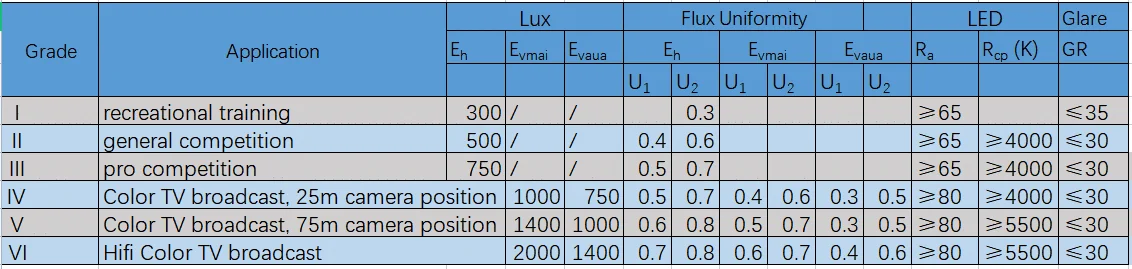

• Tableau indicatif de la source pour l’éclairage sportif : niveau, application, éclairement, uniformité, rendu des couleurs, température de couleur et éblouissement.
• Niveau I, entraînement récréatif : Eh 300 lx ; uniformité Eh U2 0.3 ; Ra ≥65 ; GR ≤35.
• Niveau II, compétition générale : Eh 500 lx ; uniformité Eh U1/U2 0.4/0.6 ; Ra ≥65 ; température de couleur ≥4000K ; GR ≤30.
• Niveau III, compétition professionnelle : Eh 750 lx ; uniformité Eh U1/U2 0.5/0.7 ; Ra ≥65 ; température de couleur ≥4000K ; GR ≤30.
• Niveau IV, télévision couleur avec caméra à 25m : éclairement vertical principal/auxiliaire 1000/750 lx ; uniformité Eh 0.5/0.7, verticale principale 0.4/0.6 et auxiliaire 0.3/0.5 ; Ra ≥80 ; température de couleur ≥4000K ; GR ≤30.
• Niveau V, télévision couleur avec caméra à 75m : éclairement vertical principal/auxiliaire 1400/1000 lx ; uniformité Eh 0.6/0.8, verticale principale 0.5/0.7 et auxiliaire 0.3/0.5 ; Ra ≥80 ; température de couleur ≥5500K ; GR ≤30.
• Niveau VI, télévision couleur haute fidélité : éclairement vertical principal/auxiliaire 2000/1400 lx ; uniformité Eh 0.7/0.8, verticale principale 0.6/0.7 et auxiliaire 0.4/0.6 ; Ra ≥80 ; température de couleur ≥5500K ; GR ≤30.

emplacement	Plan de référence et hauteur	Éclairement (lx)	UGR	Ra
Salle de conférence de presse	Sol	500	22	80

Avant d’utiliser les tableaux ou images d’origine, identifiez discipline, compétition, plan de mesure et besoins des caméras. Conservez-les comme références de l’article, sans leur attribuer de valeur réglementaire française. L’éclairement s’exprime en lux (lx) ; les lumens décrivent une autre grandeur.

emplacement	Plan de référence et hauteur	Éclairement (lx)	UGR	Ra
salle de conférence	Sol	300	22	80

Consultez la référence pour éclairer la salle de réunion du site.

emplacement	Plan de référence et hauteur	Éclairement (lx)	UGR	Ra
Zone de passage	Sol	150	22	80
Couloir	Sol	100	/	80
Escalier	Sol	75	/	80

Comparez l’exemple destiné aux couloirs et cheminements de circulation.

emplacement	Plan de référence et hauteur	Éclairement (lx)	UGR	Ra
Tribunes	0.75m	200	22	60
Tribunes lors des retransmissions télévisées	0.75m	500-750	/	80

Examinez l’exemple d’éclairage des tribunes.

emplacement	Plan de référence et hauteur	Éclairement (lx)	UGR	Ra
Salle de soins	0.75m	300	19	80

Utilisez comme référence l’exemple d’éclairage de la salle de soins.

emplacement	Plan de référence et hauteur	Éclairement (lx)	Ra
Zone de passage	Sol	90	90
Tribunes	Sol	30	90
Terrains	Sol	20	90

Étudiez séparément évacuation, zones à risque et continuité de l’événement. Les valeurs d’éclairage de sécurité du tableau d’origine ne remplacent pas les exigences applicables au site français : lisez-les uniquement dans le contexte de leur source.

Qualité d’éclairage

• Maîtrise de l’éblouissement
• Température de couleur et rendu des couleurs
• Implantation adaptée des luminaires
• Choix de l’angle du faisceau
• Maîtrise du papillotement

Vérifiez les directions de regard propres au sport et aux caméras, en intégrant hors terrain les logements et zones voisines. N’appliquez pas GR≤50, GR≤40 ou GR≤30 indifféremment. Fixez d’abord le critère pertinent pour la discipline et l’usage.

Consultez l’expression utilisée pour calculer l’indice d’éblouissement GR.

Pour comparer le résultat au critère du projet, calculez les positions et directions de regard prévues par la méthode. Appliquez l’exposant uniquement au terme de l’environnement. Lvl et Lve désignent les luminances de voile équivalentes des luminaires et de l’environnement. Interprétez ainsi GR = 27 + 24 × log10(Lvl / Lve^0,9), sans résumer toutes les directions de regard à une seule valeur.

Ne considérez pas la visibilité ou la retransmission comme résolue en atteignant une valeur en lux. Vérifiez comment uniformité, éblouissement, couleur et variation temporelle de l’émission se combinent avec l’éclairement du site.

Avant la fourniture, demandez à l’organisation de la compétition et à la production audiovisuelle leurs conditions relatives à la couleur. Ne transformez pas la référence de l’article à plus de 5000K et Ra≥80 en exigence générale. Adaptez ces deux aspects au sport et aux caméras prévues.

Pour une salle sportive, vous pouvez trouver des exemples de hauteur entre 13 et 20 mètres et des sites plus petits entre 6 et 12 mètres. Utilisez ces repères pour situer la pose, sans négliger l’efficacité et la distribution du luminaire choisi.

Comparez ces trois implantations avant de retenir celle du projet :

1. Dans les sites moins hauts, vous pouvez répartir les luminaires au-dessus de la surface de jeu. Avant de retenir cette solution, évaluez ombres, perception de la profondeur et éclairement vertical.

2. Vous pouvez combiner des points au-dessus du terrain et sur les côtés. Dans un site polyvalent, étudiez avec cette implantation l’équilibre entre éclairement vertical et horizontal.

3. Vous pouvez placer les points principaux hors de la surface de jeu et éclairer depuis les côtés. Pour une salle haute, vérifiez par le calcul l’uniformité et la maîtrise de l’éblouissement.

En comparant les ouvertures, observez comment la lumière atteint le terrain et quelle part se disperse. Un choix inadapté peut créer des zones inégales, une gêne et une mauvaise utilisation du flux malgré une puissance installée suffisante.

Angle de faisceau	Applications	Hauteur du mât
10°–20°	Éclairage à longue distance, mâts hauts.	20M+
20°–40°	éclairage courant du stade	12-20M
40°–60°	Mât bas, zone latérale	<12M

Pour les caméras, vérifiez l’émission temporelle dans les modes d’enregistrement et de variation prévus. Ne considérez pas le papillotement comme supprimé par le courant constant ou l’absence de PWM. Même une valeur inférieure à 1% nécessite une méthode de mesure et des conditions connues pour être interprétée.

Économies d’énergie et protection de l’environnement

Estimez les coûts d’exploitation avec le tarif du centre sportif et ses horaires d’entraînement, de compétition et de nettoyage. Un montant quotidien en dollars provenant d’un autre marché ne représente pas un coût local. Évaluez le retour économique après avoir construit des scénarios comparables.

Dans la comparaison économique, incluez consommation et maintenance en usage, en plus de l’investissement initial. Les économies dépendent d’une distribution calculée, de luminaires efficaces et d’une commande adaptée aux horaires. Un faible prix d’achat peut déplacer les coûts vers l’exploitation.

Pour estimer l’exploitation, intégrez accès, remplacements et réglages. Examinez ensuite le comportement électrique de l’ensemble sans proposer des condensateurs comme remède général aux drivers LED. Recherchez une commande claire pour le personnel, maintenant les niveaux de chaque activité. Choisissez ainsi des appareils efficaces et des scènes d’entraînement, de compétition et de maintenance.

Installation et maintenance

Vérifiez d’abord structure, charges, alimentation et moyens d’accès. Organisez l’intervention avec un personnel compétent et les instructions demandées à HOYUWO LED pour la référence. Ne retenez des modules ou drivers remplaçables que si le remplacement conserve sécurité et performances.

Préparer des scènes sans perturber le jeu

Identifiez les surfaces encore utilisées lors du passage de la compétition à l’entraînement ou au nettoyage. La scène réduite nécessite sa propre vérification : éteindre une partie des projecteurs peut modifier ombres, uniformité et contraste, même si la consommation résultante paraît adaptée.

Conserver l’orientation après la maintenance

Documentez la position et l’orientation approuvée de chaque projecteur. Après un remplacement ou une intervention sur le support, vérifiez ces repères avant d’accepter le résultat. Rétablir puissance et modèle ne suffit pas si le faisceau revient sur le terrain dans une autre direction.

Pour donner une base vérifiable aux réglages futurs, consignez à la mise en service les niveaux mesurés, scènes et instructions d’usage. Réexaminez-les si la discipline, la compétition ou le système de prise de vue change. Vous éviterez ainsi des modifications fondées sur des équivalences de watts ou des promesses générales d’économie.
