Downlight cylindrique avec option de suspension

Référence	Puissance	Dimensions	Flux lumineux	Fiche technique
HOYUWO-FM-7WK	7W±5%	Ø85*H75mm	630-720lm	Demander la fiche
HOYUWO-FM-10WK	10W±5%	Ø99*H75mm	900-1100lm	Demander la fiche
HOYUWO-FM-15WK	15W±5%	Ø120*H80mm	1350-1500lm	Demander la fiche
HOYUWO-FM-20WK	20W±5%	Ø152*H90mm	1850-2100lm	Demander la fiche
HOYUWO-FM-30WK	30W±5%	Ø168*H90mm	2750-3200lm	Demander la fiche

• Zigbee/ commande connectée Wi-Fi via un équipement compatible
• Variation en option : Triac/0-10V/DALI
• Options d’alimentation basse tension : DC12V/DC24V/DC36V/DC48V
• Kit de secours : 2W et autonomie indiquée de 1.5 heures

Points à préciser pour la commande

Une fois le plafond terminé, le driver devra pouvoir être retiré et ses raccordements rester accessibles. Nous vérifierons donc l’espace nécessaire à la maintenance, en plus de la hauteur du corps du luminaire.

Vous pouvez étudier des downlights haute puissance pour les entrepôts, gares, supermarchés et aéroports, à condition que la photométrie et la pose répondent aux besoins du projet.

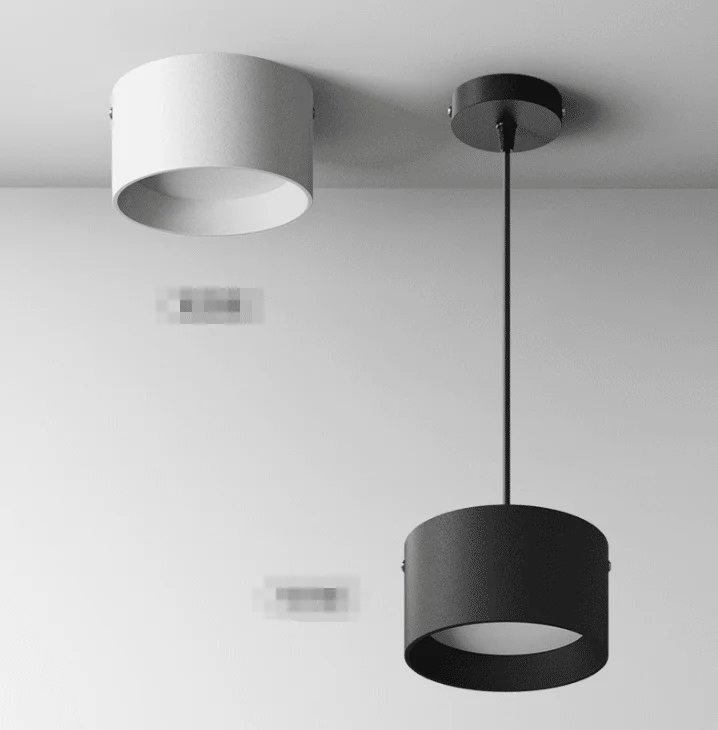

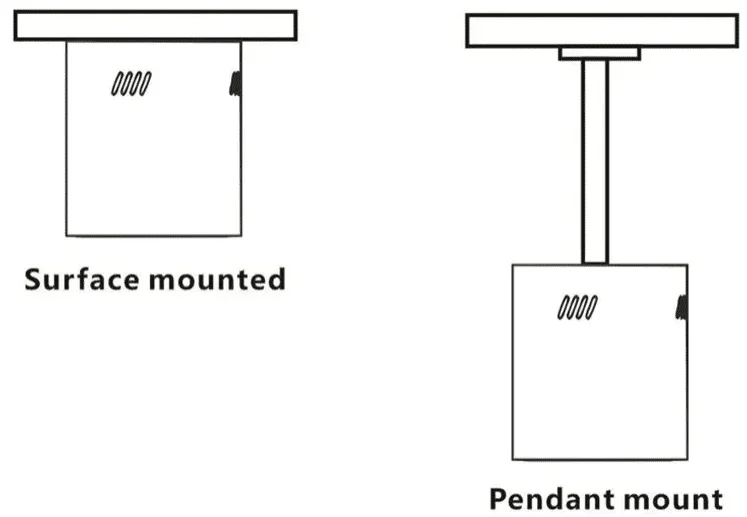

Ce luminaire peut être intégré au plafond ou fixé en saillie si la version retenue autorise ce montage. Pour choisir l’optique, distinguez l’éclairage de l’ensemble de l’espace de la mise en valeur d’objets ou de surfaces précises.

Pour la fixation en saillie, prévoyez des vis adaptées au plafond, non fournies, et fixez la platine. Circuit hors tension, réalisez le raccordement prévu au manuel et assemblez le corps à cette platine.

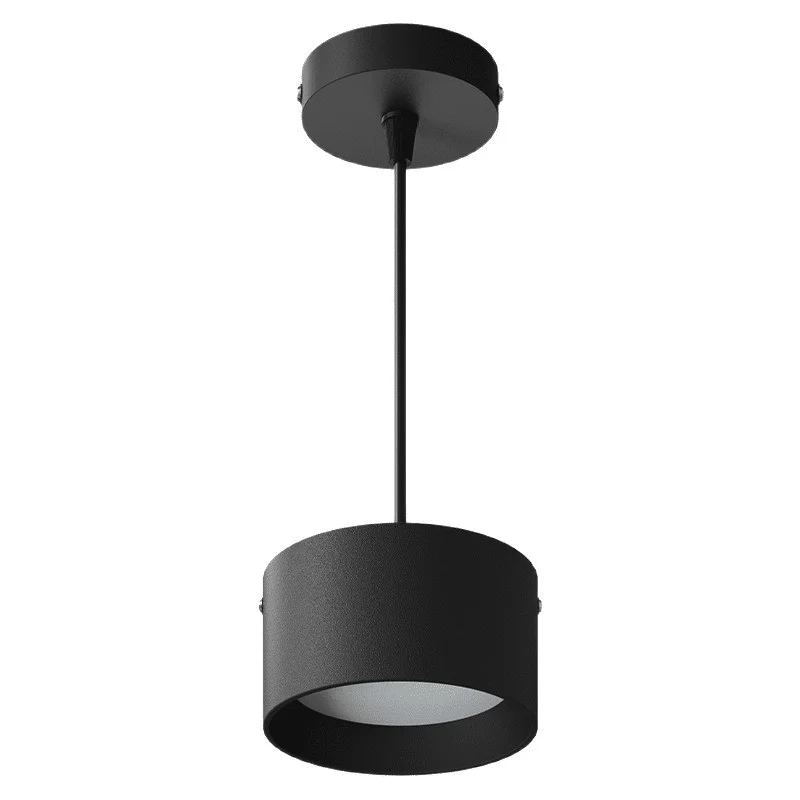

Pour la suspension, choisissez le kit compatible et fixez ses câbles au corps et au support de plafond, en respectant la procédure du manuel.

Consultez ci-dessous la séquence prévue pour le montage.

Nous définirons d’abord la réservation ou le support et l’espace d’accès à l’alimentation à partir des cotes du modèle. La pose suivra le manuel du luminaire et tiendra compte des contraintes du plafond.

Quelles dimensions vérifier avant la commande ?

Pour vérifier l’intégration, comparez le support au plan de HOYUWO-FM-7WK, qui indique Ø85*H75mm. Contrôlez les mesures de la version livrée sans les étendre à toutes les variantes de la famille.

Comment choisir l’optique de ce downlight ?

Nous choisirons l’optique en fonction de la distance de pose et de la surface utile. Un faisceau étroit concentre davantage la lumière, mais le résultat sera vérifié par un calcul d’éclairage.

L’éclairage de secours équivaut-il au fonctionnement normal ?

En présence d’une fonction de secours, nous distinguerons ses performances de celles du fonctionnement normal : batterie, autonomie et flux lumineux ou puissance disponibles dans ce mode. La valeur nominale du luminaire ne permet pas de définir son fonctionnement de secours.

Quels composants faut-il pour la commande connectée de ce modèle ?

Pour la configuration connectée, nous définirons la commande et la plateforme utilisée. Avant de confirmer la fourniture, nous vérifierons la compatibilité du modèle avec la passerelle et le driver prévus.

Quel système de variation faut-il commander ?

Pour intégrer la variation à l’installation, nous choisirons le driver et son protocole en même temps que le système de commande. La commande précisera la combinaison compatible avec cette référence.
