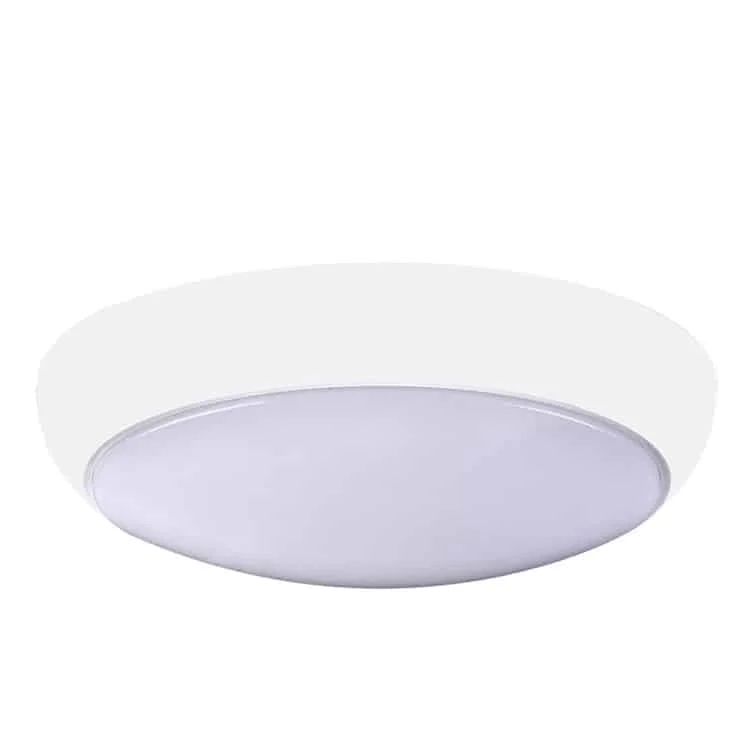

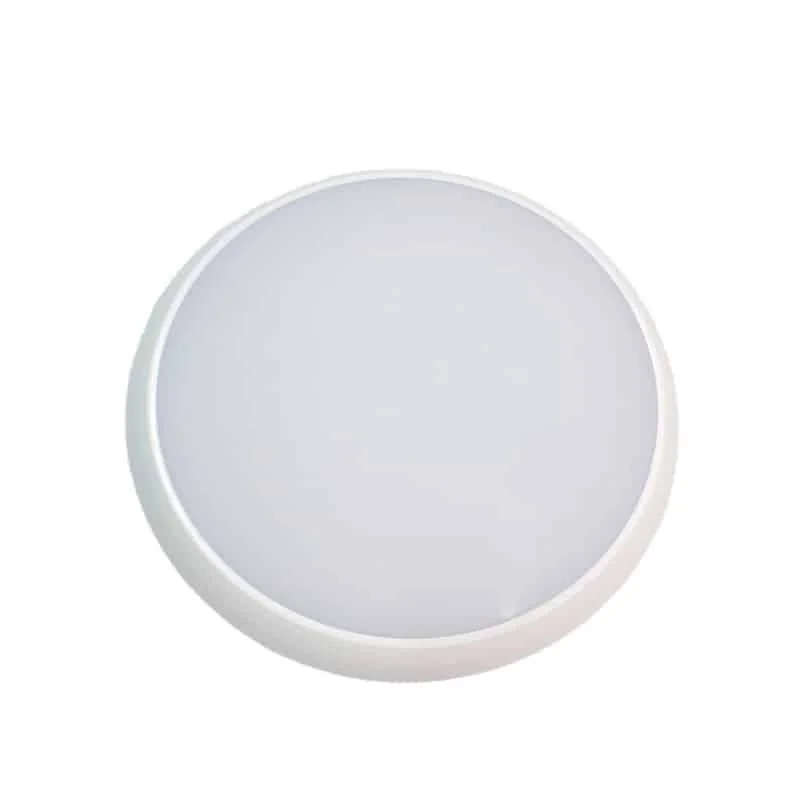

Plafonniers CD-H avec options détecteur et secours

Référence	Puissance	Dimensions	Flux lumineux	Fiche technique
HOYUWO-CD-12WH	12W±5%	Ø275XH110mm	1000-1200lm	Demander la fiche
HOYUWO-CD-15WH	15W±5%	Ø275XH110mm	1400-1600lm	Demander la fiche
HOYUWO-CD-18WH	18W±5%	Ø275XH130mm	1600-1800lm	Demander la fiche
HOYUWO-CD-24WH	24W±5%	Ø325XH130mm	2000-2400lm	Demander la fiche

• Variation en option : Triac/0-10V/DALI
• Détecteurs radar
• Kit de secours : 2W-3W avec autonomies indiquées de 1 ou 2 heures

Points à préciser pour la commande

Une fois le plafond terminé, le driver devra pouvoir être retiré et ses raccordements rester accessibles. Nous vérifierons donc l’espace nécessaire à la maintenance, en plus de la hauteur du corps du luminaire.

• Balcon et porche
• salle de bains
• salle de bains
• Sous-sols

Ce luminaire peut être intégré au plafond ou fixé en saillie si la version retenue autorise ce montage. Pour choisir l’optique, distinguez l’éclairage de l’ensemble de l’espace de la mise en valeur d’objets ou de surfaces précises.

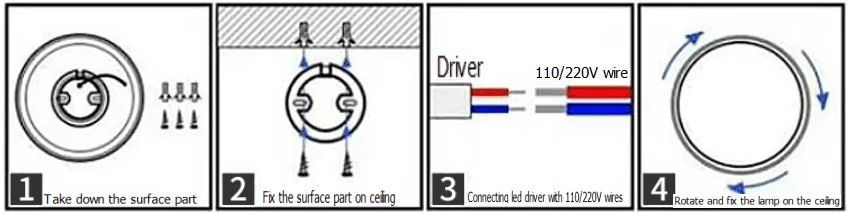

Vérifiez l’aptitude de l’emplacement et l’étanchéité du passage de câble. Pour une fixation au plafond ou au mur, posez l’embase démontable et assemblez le corps en le tournant dans le sens indiqué au manuel.

Nous définirons d’abord la réservation ou le support et l’espace d’accès à l’alimentation à partir des cotes du modèle. La pose suivra le manuel du luminaire et tiendra compte des contraintes du plafond.

L’éclairage de secours équivaut-il au fonctionnement normal ?

En présence d’une fonction de secours, nous distinguerons ses performances de celles du fonctionnement normal : batterie, autonomie et flux lumineux ou puissance disponibles dans ce mode. La valeur nominale du luminaire ne permet pas de définir son fonctionnement de secours.

Comment adapter le détecteur à l’espace d’installation ?

Pour évaluer le détecteur, demandez la technologie, la portée et les réglages de la version choisie. Sa réponse peut varier selon les obstacles et la hauteur de pose.

Que signifie la protection indiquée pour cette version ?

Pour le site prévu, vérifiez les parties couvertes par l’IP déclaré et les conditions de montage correspondantes. Évaluez séparément l’adaptation du driver et des raccordements à l’environnement.

Quelles dimensions vérifier avant la commande ?

Pour vérifier l’intégration, comparez le support au plan de HOYUWO-CD-12WH, qui indique Ø275XH110mm. Contrôlez les mesures de la version livrée sans les étendre à toutes les variantes de la famille.

Comment choisir l’optique de ce downlight ?

Nous choisirons l’optique en fonction de la distance de pose et de la surface utile. Un faisceau étroit concentre davantage la lumière, mais le résultat sera vérifié par un calcul d’éclairage.

Quel système de variation faut-il commander ?

Pour intégrer la variation à l’installation, nous choisirons le driver et son protocole en même temps que le système de commande. La commande précisera la combinaison compatible avec cette référence.
