Plafonniers extérieurs BD-R en trois formats

Référence de commande	Puissance	Forme	Dimensions	Flux lumineux	Fiche technique

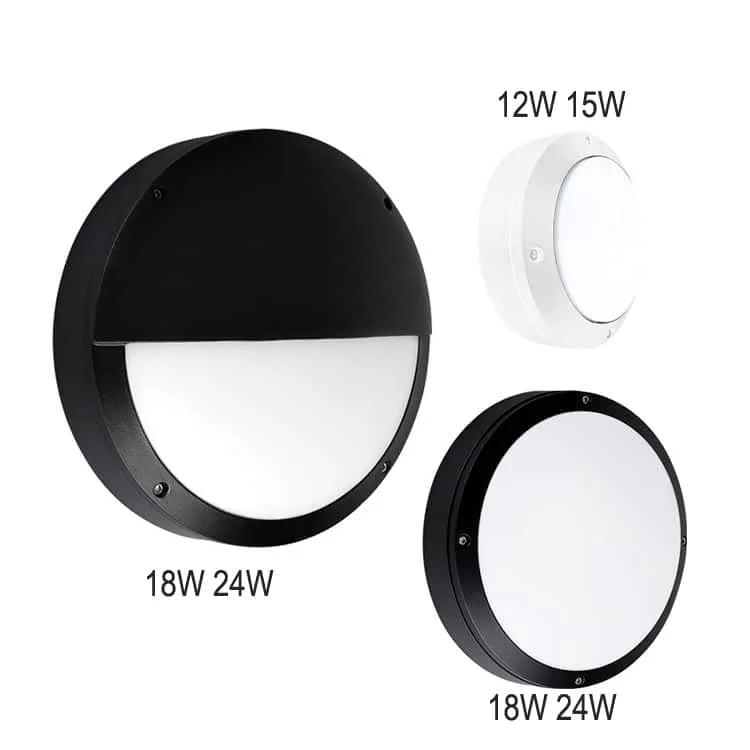

HOYUWO-BD-12WR	12W	rond	Ø220*H90mm	1000-1100lm	Demander la fiche
HOYUWO-BD-15WR	15W	rond	Ø220*H90mm	1350-1500lm	Demander la fiche
HOYUWO-BD-18WR	18W	rond	Ø275*H110mm	1650-1700lm	Demander la fiche
HOYUWO-BD-24WR	24W	rond	Ø275*H110mm	2250-2400lm	Demander la fiche
HOYUWO-BD-12WF	12W	Ovale	L225*W180*H90mm	1100-1200lm	Demander la fiche
HOYUWO-BD-18WF	18WF	Ovale	L275*W185*H100mm	1700-1900lm	Demander la fiche
HOYUWO-BD-12WG	12W	carré	L220*W135*H70mm	1000-1100lm	Demander la fiche
HOYUWO-BD-18WRG	18W	carré	L275*W180*H90mm	1600-1700lm	Demander la fiche

• Basse tension DC12V/DC24V/DC36V/DC48V/60V
• Cellule crépusculaire, du crépuscule à l’aube
• PIR/détecteur de mouvement
• Variation Triac
• Kit de secours : 3W avec autonomie de 1 heure

Points à préciser pour la commande

Pour une installation en bord de mer ou exposée à une irrigation avec de l’eau traitée, nous ne choisirons pas uniquement sur la base de l’indice IP. Nous documenterons l’exposition du site et demanderons des éléments attestant l’adéquation de la finition et des matériaux.

Nous concevrons un raccordement qui reste accessible pour la maintenance. Nous prévoirons également l’extraction du luminaire sans endommager la végétation, le revêtement de sol ou les parements.

• balcon
• Mur extérieur du bâtiment
• ascenseur

Pour éclairer un jardin ou un autre espace extérieur, étudiez cette référence avec la pose et la protection déclarées. Vérifiez que le lieu respecte ses conditions d’emploi et laisse un accès pour l’entretien.

Alimentation coupée, retirez le diffuseur et fixez la base au plafond ou au mur avec des fixations adaptées. Raccordez le driver selon la version 110V ou 220V, puis refermez l’ensemble en respectant les joints et la procédure du fabricant.

Lors de la pose, vérifiez l’ancrage, le passage du câble et la fermeture du raccordement. Conservez un accès pour les interventions ultérieures et orientez l’appareil selon l’effet recherché et les indications de la notice.

Quelles dimensions vérifier avant la commande ?

En remplacement, fournissez les dimensions de l’appareil existant sans les déduire d’une puissance similaire. Vérifiez aussi les ancrages, les entrées de câble et les composants externes. Pour HOYUWO-BD-12WR, le plan indique Ø220*H90mm. Comparez ces données au support et à la version demandée, car d’autres variantes peuvent avoir des dimensions différentes.

Comment choisir l’emplacement de ce luminaire extérieur ?

Nous partirons de la surface ou de l’objet à mettre en valeur pour évaluer la géométrie et l’émission du luminaire. À cet emplacement, nous vérifierons aussi l’ancrage et la protection des raccordements.

L’éclairage de secours équivaut-il au fonctionnement normal ?

En présence d’une fonction de secours, nous distinguerons ses performances de celles du fonctionnement normal : batterie, autonomie et flux lumineux ou puissance disponibles dans ce mode. La valeur nominale du luminaire ne permet pas de définir son fonctionnement de secours.

Quel système de variation faut-il commander ?

Pour intégrer la variation à l’installation, nous choisirons le driver et son protocole en même temps que le système de commande. La commande précisera la combinaison compatible avec cette référence.
