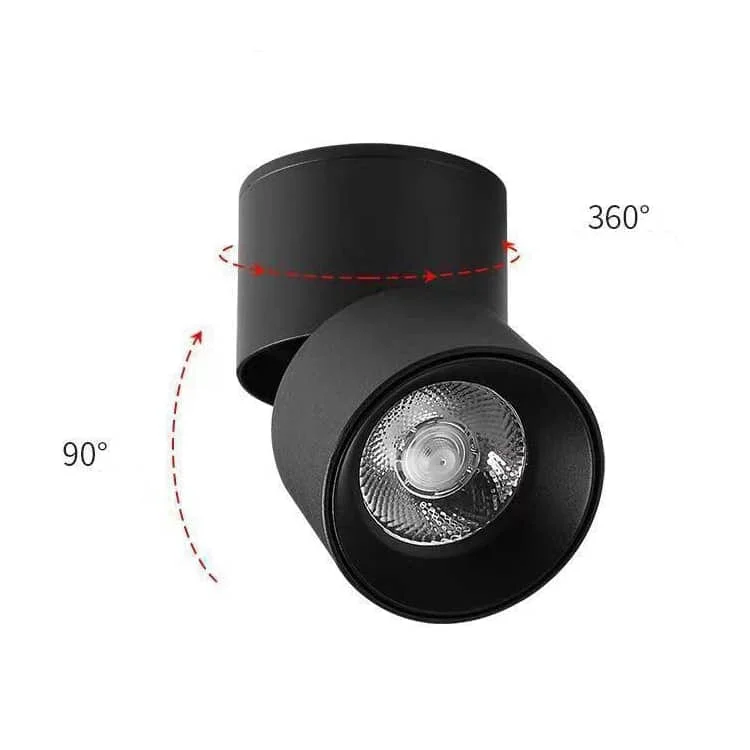

Spots en saillie avec rotation 360° et inclinaison 90°
Pour souligner des tableaux, présentoirs ou zones d’un logement, d’une galerie ou d’un magasin, ces spots en saillie s’inclinent de 90° à la verticale et pivotent de 360°. Définissez l’éclairage général ou d’accentuation avant de choisir l’optique et testez le résultat à la distance réelle.
- Degré de protection : IP22
- Angle de faisceau : 24/36°
- Installation : en saillie

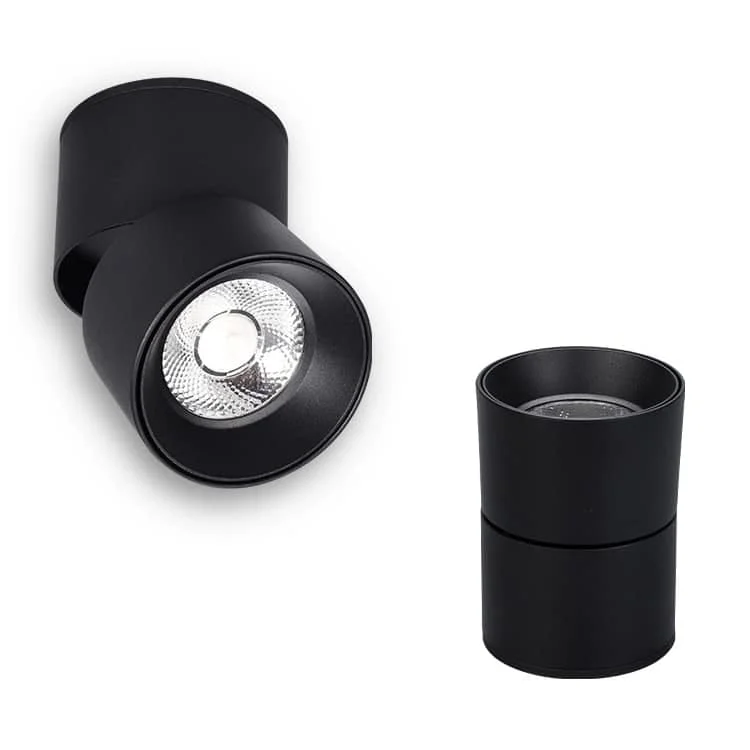

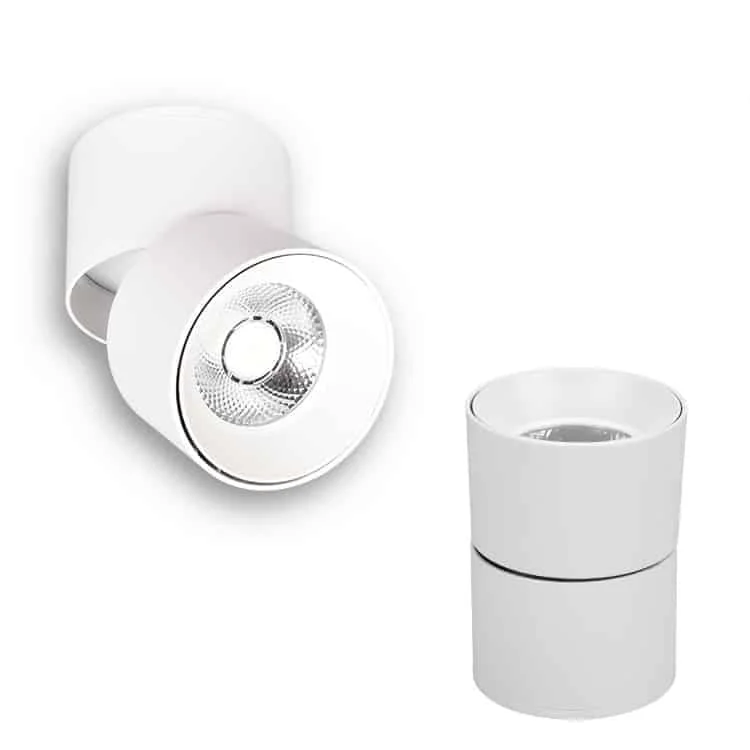

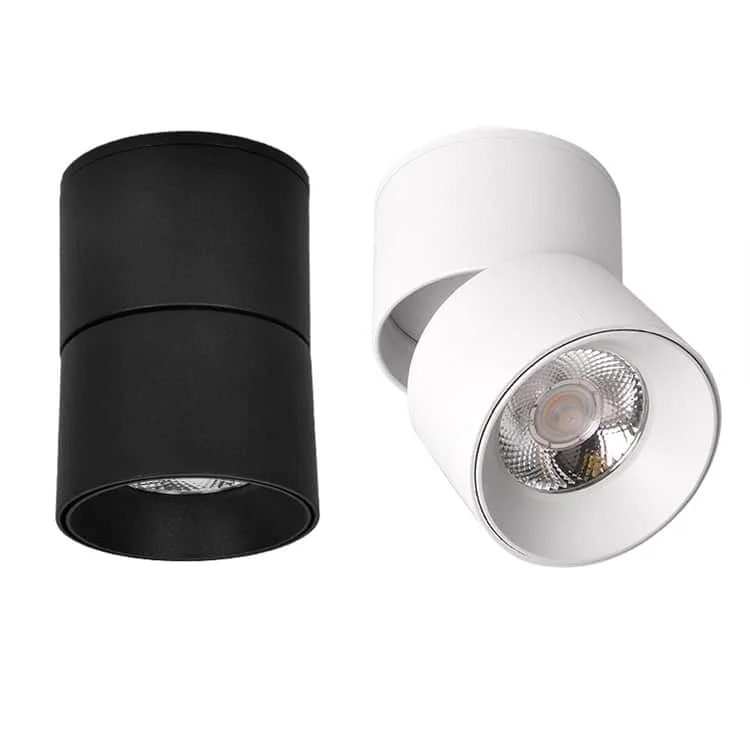

- Matériau : corps en aluminium moulé sous pression, finitions blanc mat/noir mat
- Angle de faisceau : 24°/36°
- Tension d’entrée : 120/220-240VAC 50/60Hz
- PF : >0.5 ou 0.8
- Distorsion harmonique totale : <15%
- Source LED : Bridgelux/Osram COB, CRI90, SDCM<5 ou <3
- Température de couleur : 3000K/4000K/6000K
- Durée de vie déclarée : >50000 h
- Conformité déclarée : CE et RoHS
- Garantie du fabricant : 3/5 ans
| Référence | Puissance | Dimensions | Flux lumineux | Fiche technique |
|---|---|---|---|---|
| HOYUWO-DL-10WI | 10W±5% | Ø70*H100mm | 950-1100lm | Demander la fiche |
| HOYUWO-DL-15WI | 15W±5% | Ø90*H110mm | 1350-1600lm | Demander la fiche |
| HOYUWO-DL-20WI | 20W±5% | Ø110*H115mm | 1850-2200lm | Demander la fiche |
| HOYUWO-DL-25WI | 25W±5% | Ø110*H130mm | 2300-2600lm | Demander la fiche |
- Variation Triac par coupure de phase
- Basse tension AC/DC12V/DC24V/DC36V/DC48V
- Montage sur rail
Points à préciser pour la commande
Une fois le plafond terminé, le driver devra pouvoir être retiré et ses raccordements rester accessibles. Nous vérifierons donc l’espace nécessaire à la maintenance, en plus de la hauteur du corps du luminaire.
Ce luminaire peut être intégré au plafond ou fixé en saillie si la version retenue autorise ce montage. Pour choisir l’optique, distinguez l’éclairage de l’ensemble de l’espace de la mise en valeur d’objets ou de surfaces précises.
Nous définirons d’abord la réservation ou le support et l’espace d’accès à l’alimentation à partir des cotes du modèle. La pose suivra le manuel du luminaire et tiendra compte des contraintes du plafond.
Que vérifier lors de l’orientation de ce spot ?
Dans l’orientation prévue, évitez de placer la source directement dans le champ visuel des personnes qui traversent l’espace. Vérifiez d’abord les limites de rotation et le dégagement permis par le modèle.
Quelles dimensions vérifier avant la commande ?
Pour vérifier l’intégration, comparez le support au plan de HOYUWO-DL-10WI, qui indique Ø70*H100mm. Contrôlez les mesures de la version livrée sans les étendre à toutes les variantes de la famille.
Comment choisir l’optique de ce downlight ?
Nous choisirons l’optique en fonction de la distance de pose et de la surface utile. Un faisceau étroit concentre davantage la lumière, mais le résultat sera vérifié par un calcul d’éclairage.
Quel système de variation faut-il commander ?
Pour intégrer la variation à l’installation, nous choisirons le driver et son protocole en même temps que le système de commande. La commande précisera la combinaison compatible avec cette référence.
Informations accessibles sur les images

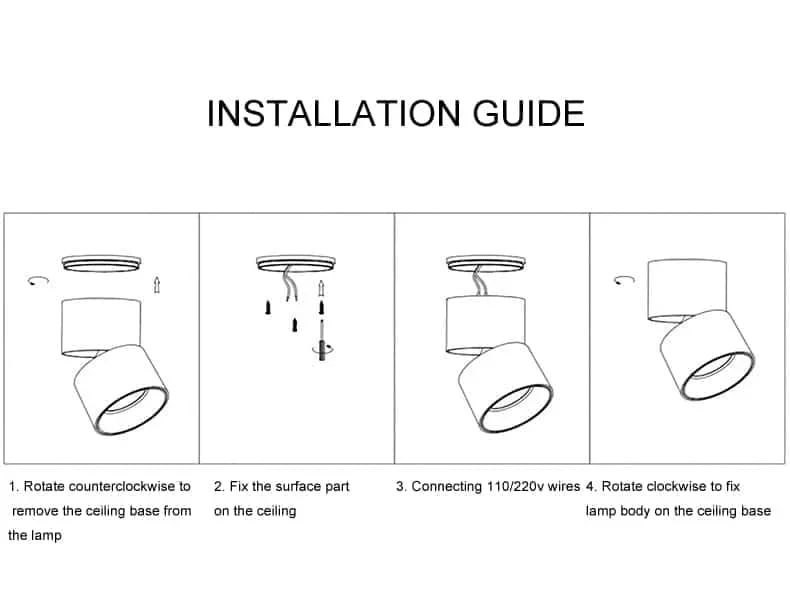

Image 1 · Installation
- Installation d’un downlight en saillie.
- 1. Tournez dans le sens antihoraire pour retirer la base de montage.
- 2. Fixez la base au plafond.
- 3. Raccordez les câbles d’alimentation : 110/220V selon l’étiquette.
- 4. Tournez dans le sens horaire pour fixer le corps.
