Downlights encastrables à quatre modules

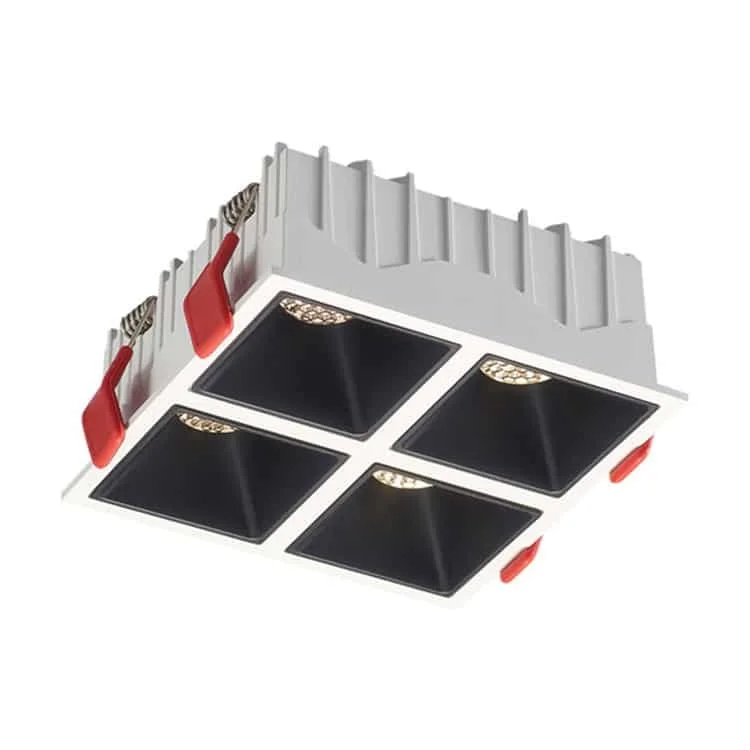

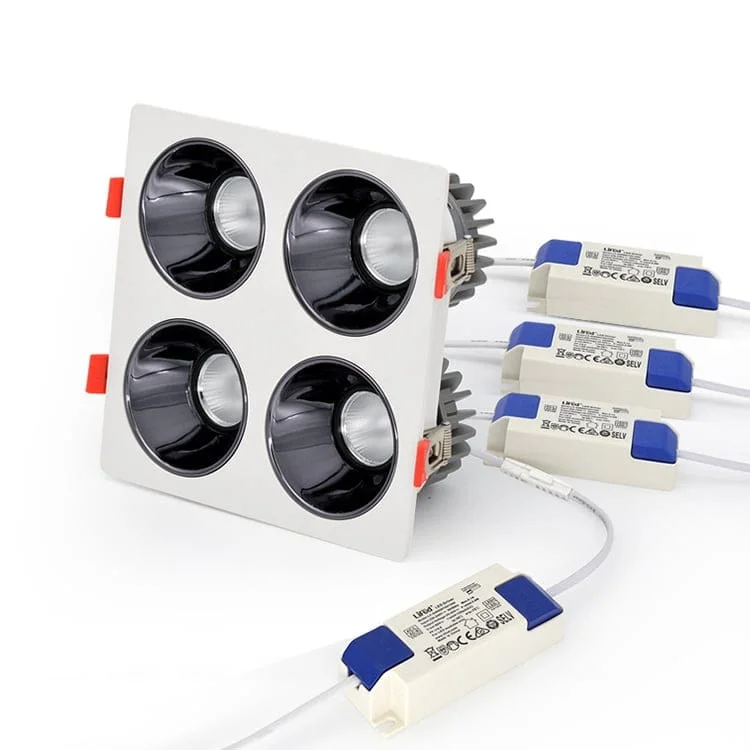

Pour limiter la vue directe de la LED dans un commerce, étudiez cette conception profonde à quatre modules. Comparez le corps fixe à réflecteurs carrés et le corps orientable à réflecteurs ronds et modules extractibles. Choisissez entre blanc, noir, argent et gris métallisé.
- Forme : carrée
- Réflecteur profond : oui
- Finitions du réflecteur : blanc mat, noir mat, argenté ou gris métallisé
- UGR<17
- Température de fonctionnement : -25/+60℃
- Commande de série : marche/arrêt. Options dimmables ou connectées Zigbee.
- Garantie du fabricant : 3/5 ans
- Conformité annoncée : CE et RoHS. Demandez la documentation correspondant à la référence.
- Tension d’entrée : 110/220-240VAC 50/60Hz
- Facteur de puissance : >0.92
- Distorsion harmonique totale : <15%
- Driver LED : LiFud/Eaglerise/Philips, avec fonctionnement sans scintillement indiqué dans la fiche
- Source lumineuse : COB CRI90 SDCM<5
- Température de couleur : 3000K/4000K/6000K
| Référence | Puissance | photos | Orientable | Dimensions (mm) | Découpe d’encastrement (mm) | Finitions du réflecteur | Flux lumineux | Fiche technique |
|---|---|---|---|---|---|---|---|---|
| HOYUWO-DLG-10WB*4 | 40W±5% |  | Oui | L168*W168 | L160*W160 | Options : noir, blanc, argent ou gris métallisé | 3800-4200lm | Demander la fiche |
| HOYUWO-DLG-10WA*4 | 40W±5% |  | Non | L165*W165 | W155*L155 | Options : noir, blanc, argent ou gris métallisé | 3800-4200lm | Demander la fiche |
Points à préciser pour la commande
Nous prévoirons le retrait de l’alimentation une fois le plafond terminé, avec un espace suffisant pour y accéder et la remplacer.
Selon le montage autorisé et l’optique choisie, cette référence peut assurer l’éclairage général d’un intérieur ou mettre une zone en valeur.
Avant la pose, nous confronterons le dessin technique aux fixations et au schéma électrique. L’installation sera réalisée hors tension, selon la procédure prévue pour le matériel livré.
La puissance publiée concerne-t-elle chaque spot ou l’ensemble ?
Pour un appareil à plusieurs modules, confirmez la répartition de puissance et l’action de la commande. Utilisez le tableau du modèle sans multiplier par le nombre de modules une puissance qui concerne déjà l’ensemble.
Quelles mesures faut-il contrôler ?
Nous utiliserons le plan du modèle pour vérifier son intégration : dimensions, découpe et fixations, en réservant également le volume nécessaire à l’alimentation.
Comment choisir l’optique ?
Dans notre calcul, nous distinguerons l’éclairage d’ambiance de l’éclairage d’accentuation et évaluerons l’ouverture du faisceau depuis la position réelle de pose.
Informations accessibles sur les images

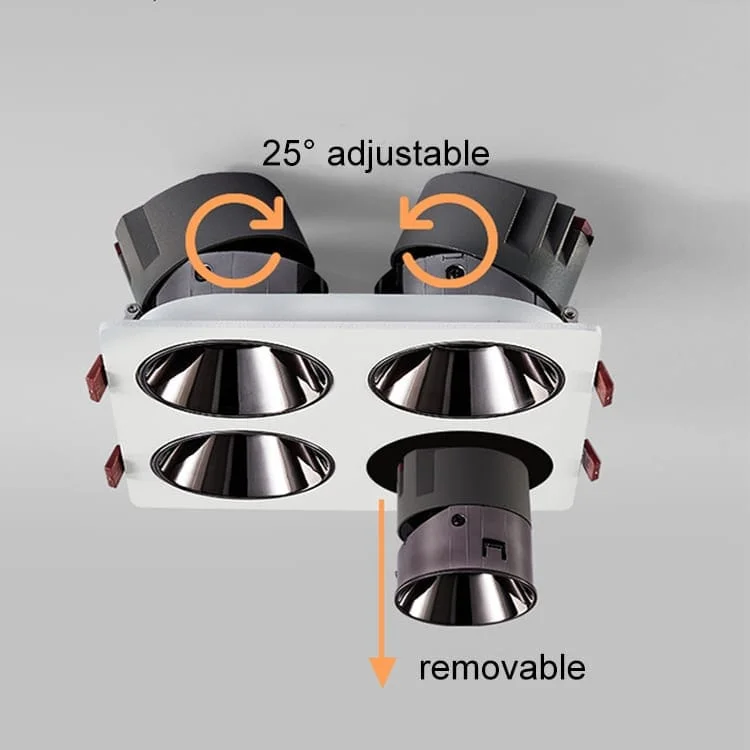

Image 1 · Caractéristiques
- Inclinaison réglable de 25°
- Extractible
