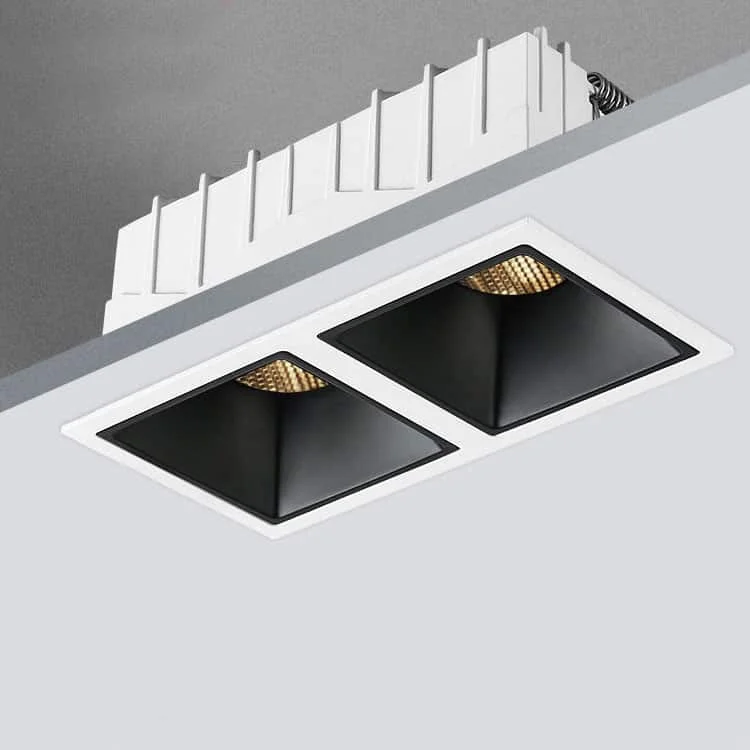

Downlights DLG-A à nid-d’abeilles et un à quatre spots

Lorsque vous choisissez la finition blanche ou noire des réflecteurs, vérifiez l’effet avec l’optique et la position prévues. HOYUWO-DLG-A propose des corps carrés ou rectangulaires avec un, deux, trois ou quatre spots encastrés. Ils associent aluminium moulé, LED COB, driver LiFud et grille nid-d’abeilles pour limiter la vue directe de la source.

  • Tension d’entrée : 100-277VAC 50/60Hz ou 220-240VAC 50/60Hz.
  • Indice de rendu des couleurs : >90
  • Efficacité lumineuse indiquée : 90lm-100lm/W
  • Puces LED COB Bridgelux ; confirmez les valeurs SDCM et le flux de la référence
  • Angle de faisceau : 24°/36°
  • Indice de protection IP : IP22, usage intérieur
  • Options : un, deux, trois ou quatre spots
  • Montage encastré : confirmer le logement et les fixations pour faux plafond ou béton
  • Échantillons : disponibles
  • Délai de livraison : 3-5 jours pour les échantillons, 7-15 jours pour les commandes
  • Paiement : PayPal, virement bancaire
  • Conformité annoncée : CE et RoHS. Demandez la documentation correspondant à la référence.
  • Garantie : 2/3/5 ans

Préparez une demande d’offre précisant la quantité et la configuration exacte nécessaires au projet.

Demander un devis
Référence de commandePuissanceDimensionsDécoupe d’encastrementLumensTempérature de couleurTension d’entréeIndice de rendu des couleurs (Ra)UGRNombre de modulesFiche technique
HOYUWO-DLG-10WA*19W±5%L85*W85*H60mmL75*W75mm800-900lm3000K、4000K、6500K100-277VAC 50/60Hz>90<19Un spotDemander la fiche
HOYUWO-DLG-10WA*220W±5%W85*L170*H60mmW75*L162mm1600-1800lm3000K、4000K、6500K100-277VAC 50/60Hz>90<19Deux spotsDemander la fiche

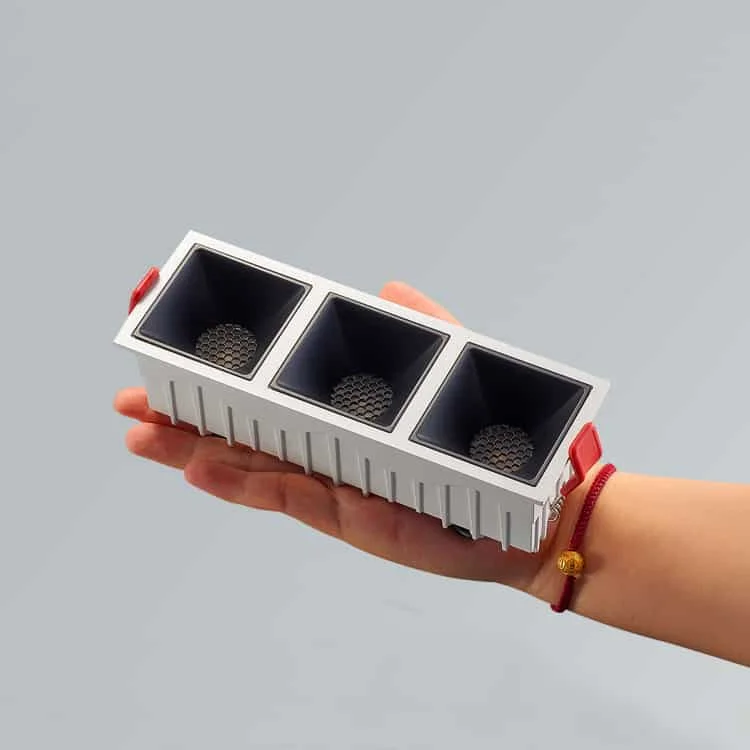

HOYUWO-DLG-10WA*330W±5%L255*W85*H60mmL245*W75mm2300-2700lm3000K、4000K、6500K100-277VAC 50/60Hz>90<19Trois spotsDemander la fiche
HOYUWO-DLG-10WA*440W±5%L170*W170*H60mmL162*W162mm3300-3600lm3000K、4000K、6500K100-277VAC 50/60Hz>90<19Quatre spotsDemander la fiche

Découvrez les matériaux et les options de finition.

  • Dissipateur thermique : aluminium moulé sous pression, peint en blanc/rouge/noir.
  • Réflecteurs : corps en plastique, options blanc mat/noir mat.
  • Driver : LIFUD pour 220-240VAC 50/60Hz ou DONE pour 100-277VAC 50/60Hz. Des options Philips/Osram sont également indiquées ; confirmez la version.
  • Clips métalliques de fixation pour montage encastré
  • Câblage indiqué : UL#22AWG ; confirmez les caractéristiques thermiques et d’isolation de la référence.
  • Emballage neutre blanc. Renseignez-vous sur l’option de boîte personnalisée avec logo.

Vérifiez les performances électriques et la distribution optique.

  • Facteur de puissance : >0.5 ou >0.9
  • SDCM：<5
  • Rendement : >88%
  • UGR:<19
  • Durée de vie déclarée : >50000 heures
  • Température de fonctionnement : -25℃/+55℃
  • Conformité annoncée : CE et RoHS. Demandez la documentation correspondant à la référence.
  • Température de couleur : 2700K-3000K blanc chaud, 4000-4500K blanc neutre, 6000-6500K blanc froid
  • Zigbee/WIFI
  • Variation en option : Triac/1-10V/DALI
  • Options basse tension : AC/DC12V/DC24V/DC36V/DC48V
  • Kit de secours : 30% de la puissance, avec des autonomies indiquées de 1, 2 ou 3 heures.

Points à préciser pour la commande

Une fois le plafond terminé, le driver devra pouvoir être retiré et ses raccordements rester accessibles. Nous vérifierons donc l’espace nécessaire à la maintenance, en plus de la hauteur du corps du luminaire.

Pour évaluer la distribution lumineuse et l’éblouissement, demandez le fichier photométrique correspondant à la combinaison exacte de finition et d’optique.

Applications

Ce luminaire peut être intégré au plafond ou fixé en saillie si la version retenue autorise ce montage. Pour choisir l’optique, distinguez l’éclairage de l’ensemble de l’espace de la mise en valeur d’objets ou de surfaces précises.

Découpe conforme au plan et alimentation isolée, fixez le corps, câblez selon le manuel et assemblez les modules au cadre. Avant de refermer, vérifiez les clips et la possibilité d’accéder au driver.

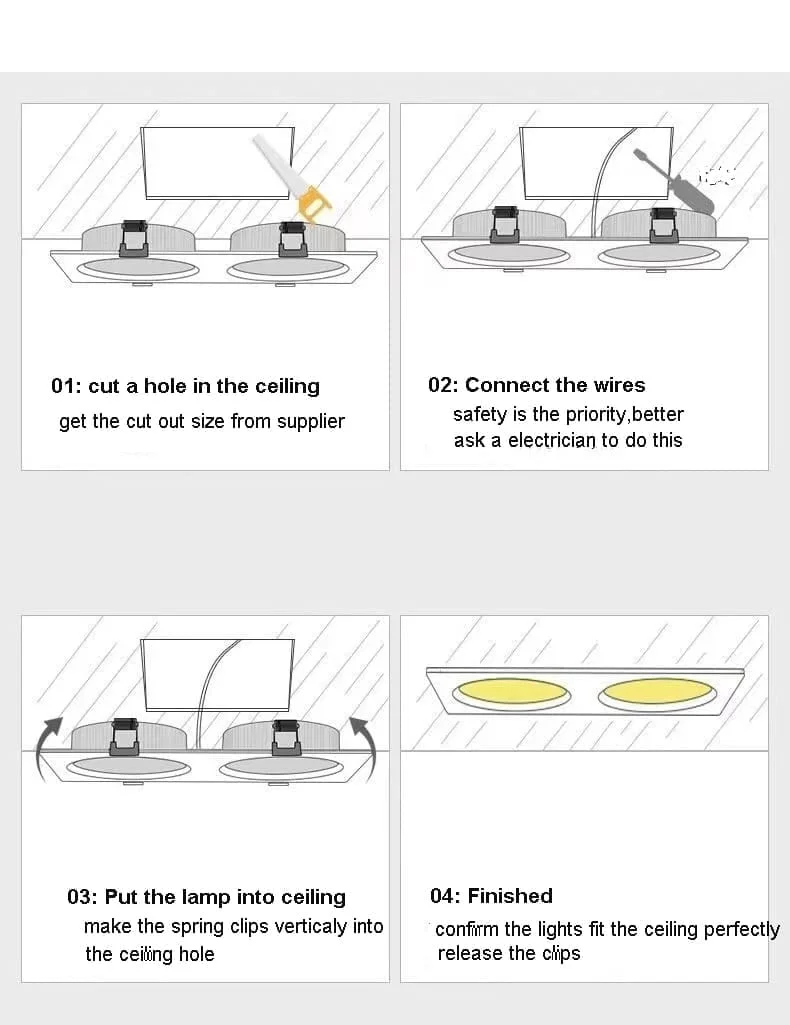

Installation du downlight double encastré

Nous définirons d’abord la réservation ou le support et l’espace d’accès à l’alimentation à partir des cotes du modèle. La pose suivra le manuel du luminaire et tiendra compte des contraintes du plafond.

Questions fréquentes

Pour un appareil à plusieurs modules, confirmez la répartition de puissance et l’action de la commande. Utilisez le tableau du modèle sans multiplier par le nombre de modules une puissance qui concerne déjà l’ensemble.

Pour vérifier l’intégration, comparez le support au plan de HOYUWO-DLG-10WA*1, qui indique L85*W85*H60mm. Contrôlez les mesures de la version livrée sans les étendre à toutes les variantes de la famille.

Nous choisirons l’optique en fonction de la distance de pose et de la surface utile. Un faisceau étroit concentre davantage la lumière, mais le résultat sera vérifié par un calcul d’éclairage.

En présence d’une fonction de secours, nous distinguerons ses performances de celles du fonctionnement normal : batterie, autonomie et flux lumineux ou puissance disponibles dans ce mode. La valeur nominale du luminaire ne permet pas de définir son fonctionnement de secours.

Pour la configuration connectée, nous définirons la commande et la plateforme utilisée. Avant de confirmer la fourniture, nous vérifierons la compatibilité du modèle avec la passerelle et le driver prévus.

Pour intégrer la variation à l’installation, nous choisirons le driver et son protocole en même temps que le système de commande. La commande précisera la combinaison compatible avec cette référence.

Downlights LED

Informations accessibles sur les images

Image 1 · Contenu du produit

  • 01 : préparez l’ouverture du plafond
  • Demandez au fournisseur le plan de découpe de la référence.
  • 02 : raccordez les câbles
  • L’installation doit être réalisée alimentation isolée.
  • Confiez le raccordement à un installateur qualifié.
  • 03 : placez le luminaire dans le plafond
  • Introduisez les ressorts de fixation selon le schéma du modèle.
  • 04 : vérifiez et terminez l’installation
  • Vérifiez l’ouverture et les éléments de fixation selon les instructions du modèle.
