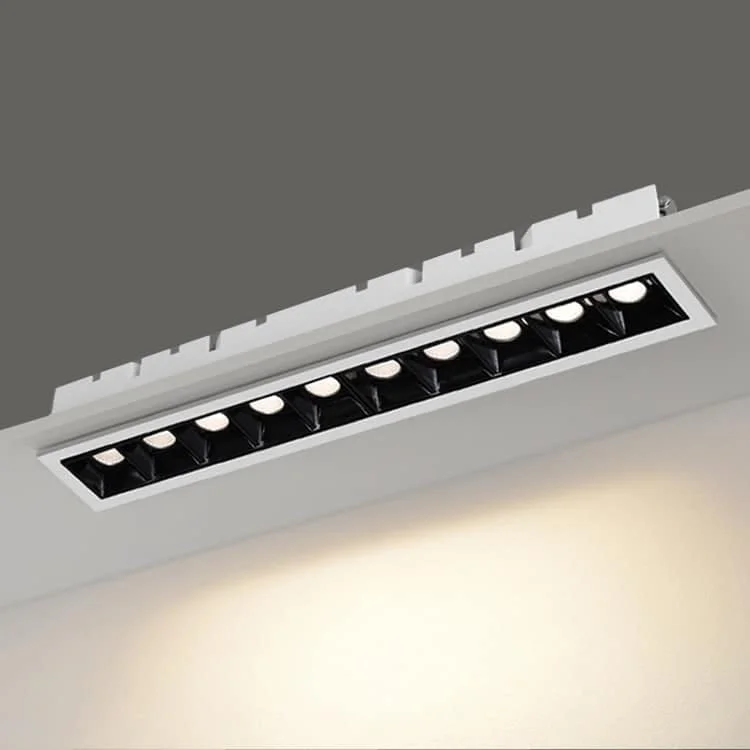

Downlights linéaires fixes ou orientables en aluminium

Référence	Puissance	Type	Dimensions	Découpe d’encastrement	Flux lumineux	Fiche technique
HOYUWO-DL-10WL-01	10W	Fixe	L145*W45*H35mm	L140*W36mm	950-1100lm	Demander la fiche
HOYUWO-DL-20WL-01	20W	Fixe	L282*W45*H35mm	L275*W36mm	1800-2100lm	Demander la fiche
HOYUWO-DL-30WL-01	30W	Fixe	L415*W45*H35mm	L410*W36mm	2800-3100lm	Demander la fiche
HOYUWO-DL-10WL-02	9W±5%	Orientable	L158*W60*H45mm	L155*W50mm	850-990lm	Demander la fiche
HOYUWO-DL-20WL-02	20W±5%	Orientable	L294*W62*H38mm	L288*W50mm	1700-1900lm	Demander la fiche
HOYUWO-DL-30WL-02	30W±5%	Orientable	L430*W62*H38mm	L425*W51mm	2700-3000lm	Demander la fiche

• Variation en option : Triac à coupure de phase, 0/1-10V ou DALI.
• Kit de secours de 1-3W avec une autonomie de 1-1.5 heures.

Points à préciser pour la commande

Une fois le plafond terminé, le driver devra pouvoir être retiré et ses raccordements rester accessibles. Nous vérifierons donc l’espace nécessaire à la maintenance, en plus de la hauteur du corps du luminaire.

Pour évaluer la distribution lumineuse et l’éblouissement, demandez le fichier photométrique correspondant à la combinaison exacte de finition et d’optique.

Ce luminaire peut être intégré au plafond ou fixé en saillie si la version retenue autorise ce montage. Pour choisir l’optique, distinguez l’éclairage de l’ensemble de l’espace de la mise en valeur d’objets ou de surfaces précises.

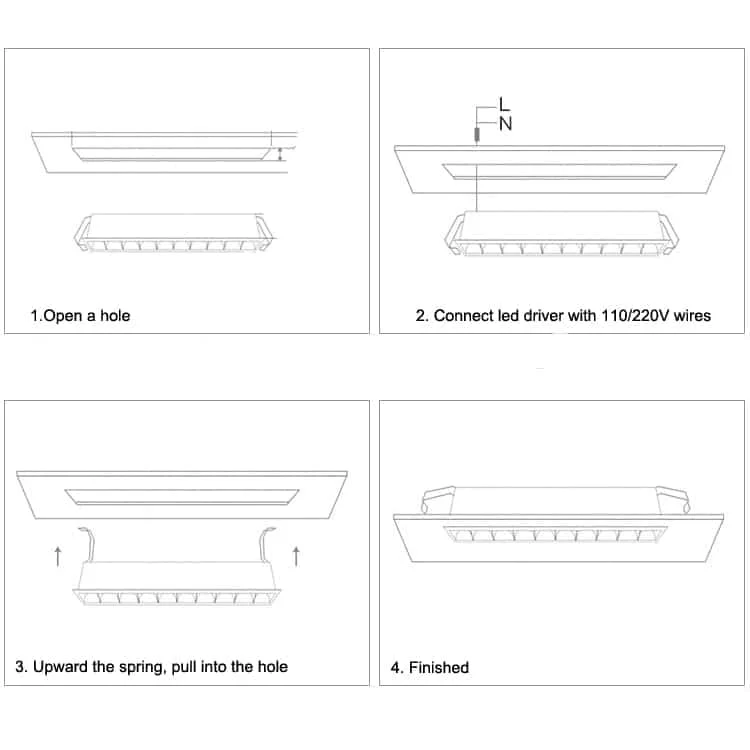

Nous définirons d’abord la réservation ou le support et l’espace d’accès à l’alimentation à partir des cotes du modèle. La pose suivra le manuel du luminaire et tiendra compte des contraintes du plafond.

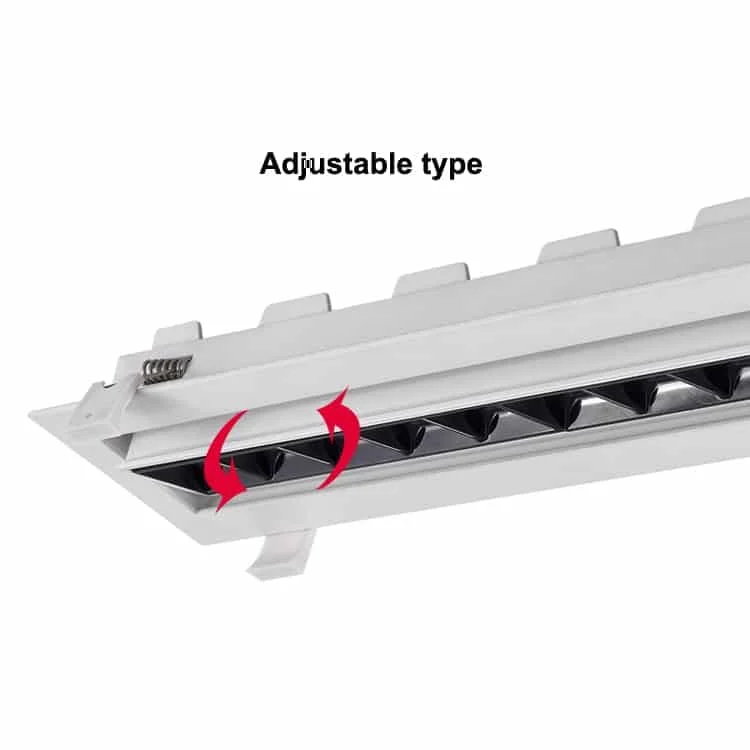

Que vérifier lors de l’orientation de ce spot ?

Dans l’orientation prévue, évitez de placer la source directement dans le champ visuel des personnes qui traversent l’espace. Vérifiez d’abord les limites de rotation et le dégagement permis par le modèle.

Quelles dimensions vérifier avant la commande ?

Pour vérifier l’intégration, comparez le support au plan de HOYUWO-DL-10WL-01, qui indique L145*W45*H35mm. Contrôlez les mesures de la version livrée sans les étendre à toutes les variantes de la famille.

Comment choisir l’optique de ce downlight ?

Nous choisirons l’optique en fonction de la distance de pose et de la surface utile. Un faisceau étroit concentre davantage la lumière, mais le résultat sera vérifié par un calcul d’éclairage.

L’éclairage de secours équivaut-il au fonctionnement normal ?

En présence d’une fonction de secours, nous distinguerons ses performances de celles du fonctionnement normal : batterie, autonomie et flux lumineux ou puissance disponibles dans ce mode. La valeur nominale du luminaire ne permet pas de définir son fonctionnement de secours.

Quel système de variation faut-il commander ?

Pour intégrer la variation à l’installation, nous choisirons le driver et son protocole en même temps que le système de commande. La commande précisera la combinaison compatible avec cette référence.
