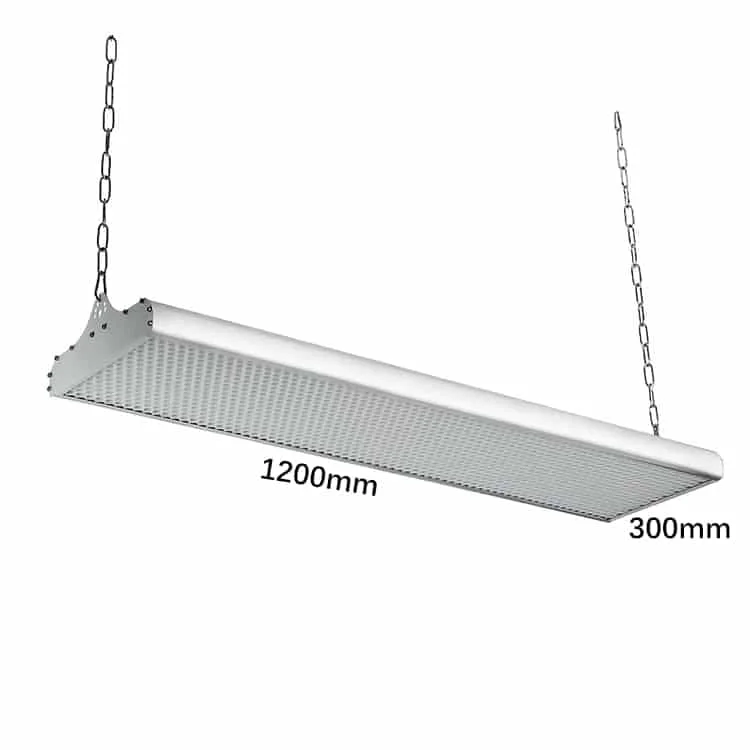

Luminaires industriels à grille nid-d’abeilles de 50W à 500W

Référence	Remarque	Puissance	Dimensions	Flux lumineux	Fiche technique

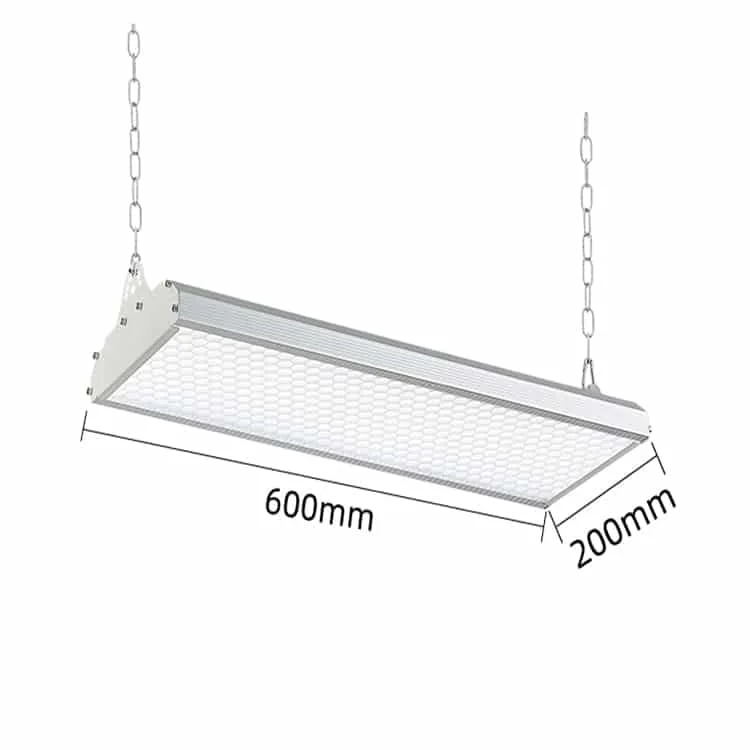

HOYUWO-HB-6020L-06	rangée 1	50W-100W	L600*W200mm	100lm-120lm/W	Demander la fiche

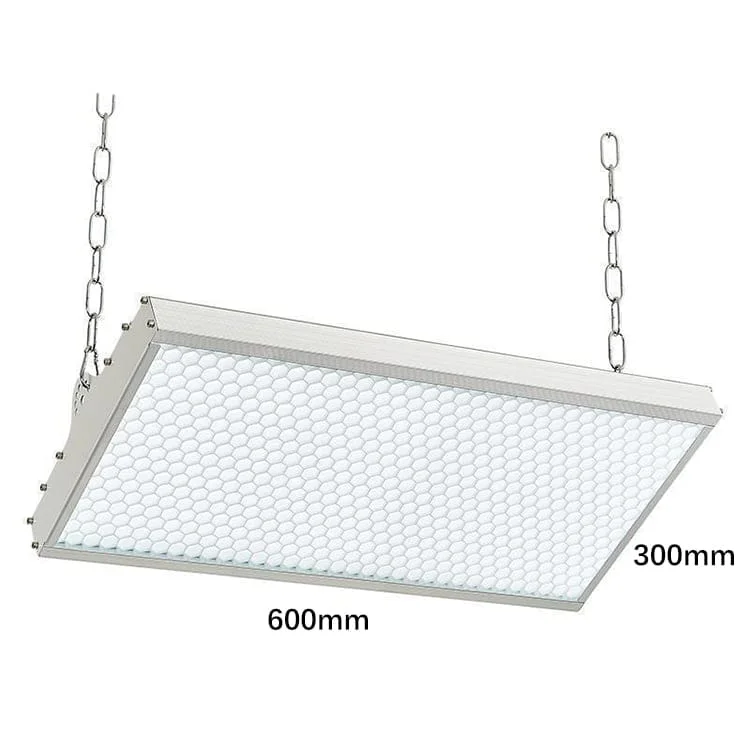

HOYUWO-HB-6030L-06	rangée 1	100W-150W	L600*W300mm (2ft)	100lm-120lm/W	Demander la fiche
HOYUWO-HB-12020L-06	rangée 1	100W-200W	L1200*W200mm (4ft)	100lm-120lm/W	Demander la fiche

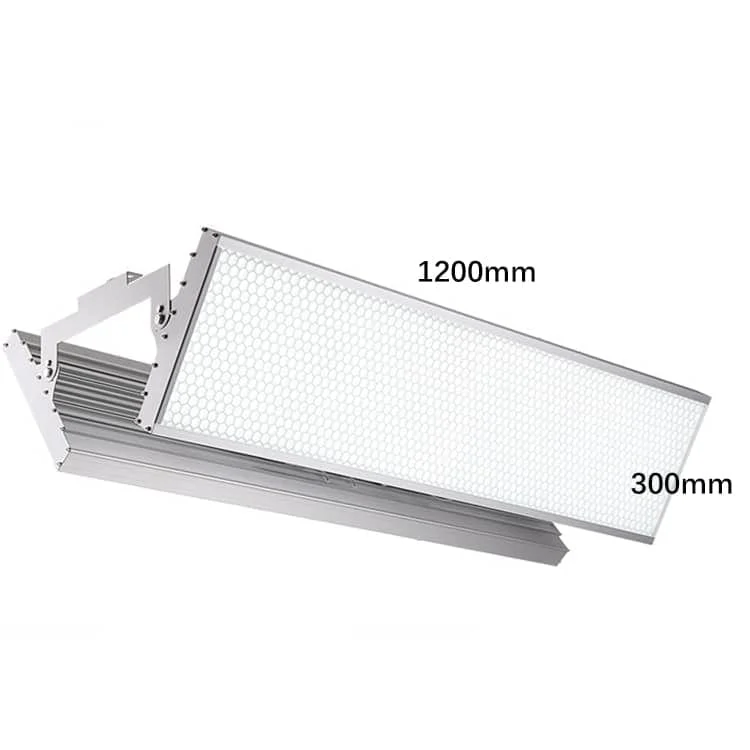

HOYUWO-HB-12030L-06	rangée 1	200W-250W	L1200*W300mm	100lm-120lm/W	Demander la fiche

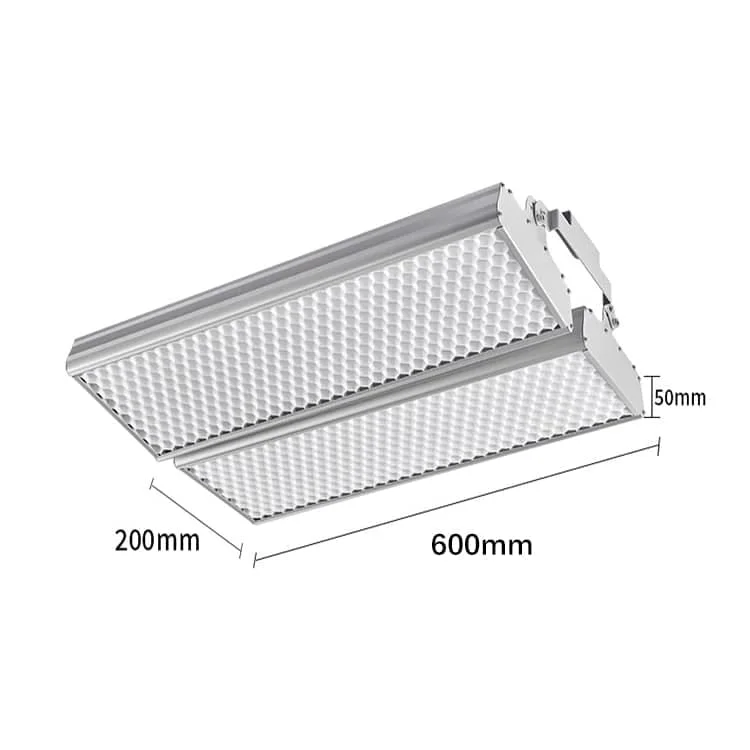

HOYUWO-HB-6020L2-06	rangée 2	100W-200W	L600*W400mm	100lm-120lm/W	Demander la fiche
HOYUWO-HB-6030L2-06	rangée 2	200W-300W	L600*W600mm	100lm-120lm/W	Demander la fiche

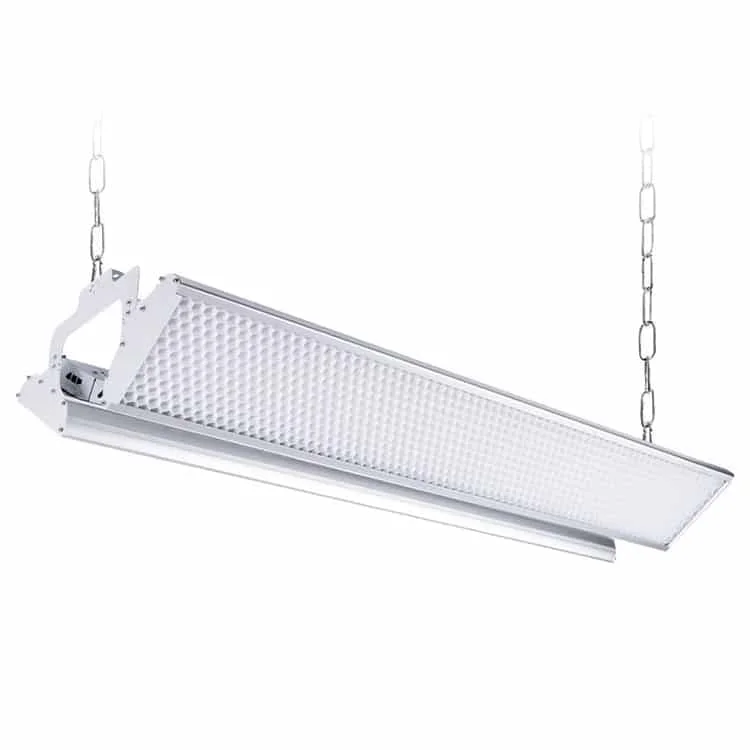

HOYUWO-HB-12020L2-06	rangée 2	200W-400W	L1200*W400mm	100lm-120lm/W	Demander la fiche
HOYUWO-HB-12030L2-06	rangée 2	400W-500W	L1200*W600mm	100lm-120lm/W	Demander la fiche

• Kit de secours : autonomie 1h ou 2h
• Variation PWM/0-10V/DALI
• Support pour surface

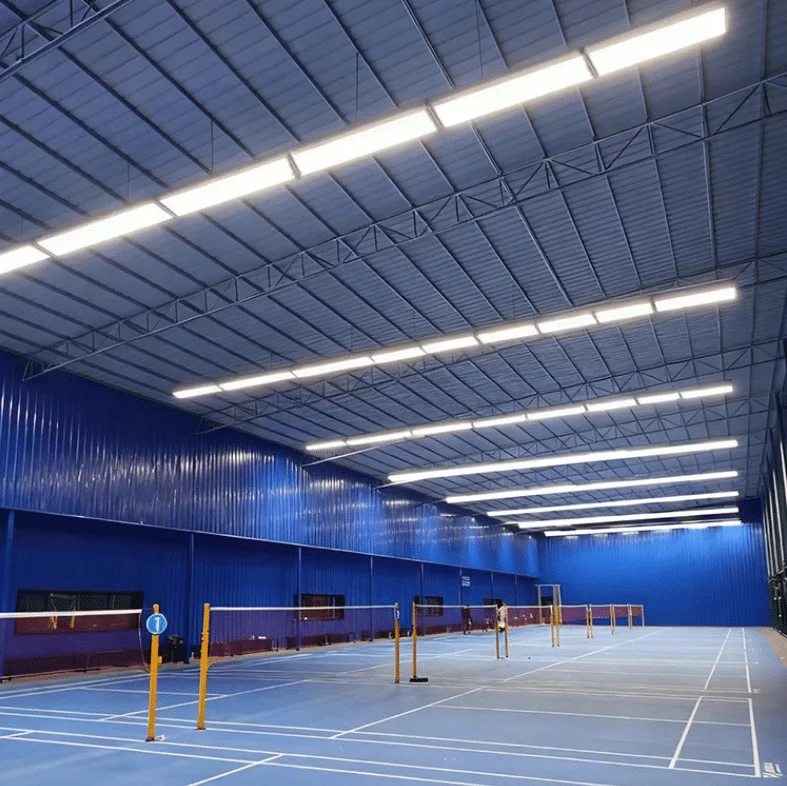

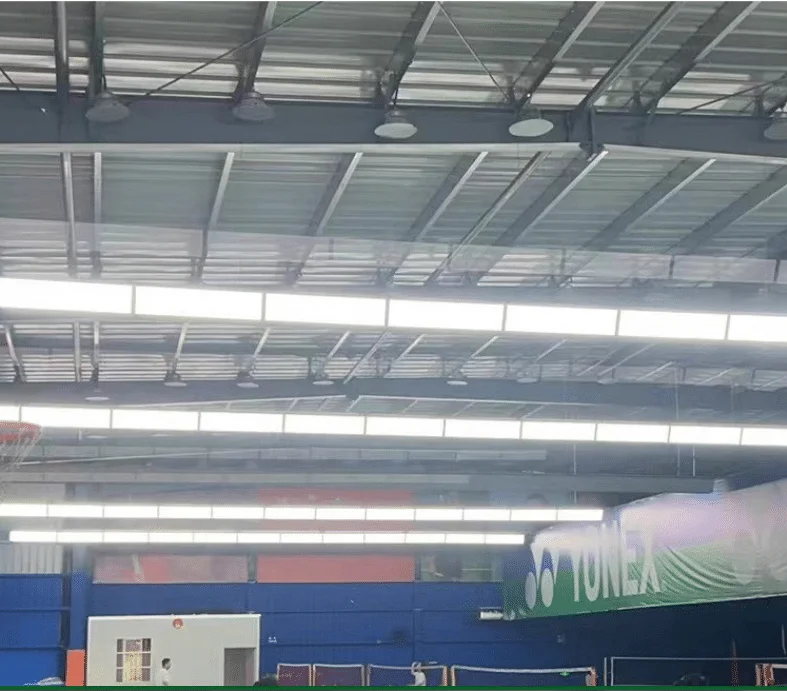

Ce format peut être étudié pour les gymnases, usines, ateliers, entrepôts, commerces de grande hauteur et terrains de basket couverts.

Pour choisir des luminaires à grande hauteur dans un bâtiment industriel, un atelier ou un entrepôt, repérez les rayonnages et les postes de travail. Ces données permettent d’étudier la distribution optique et le nombre d’appareils.

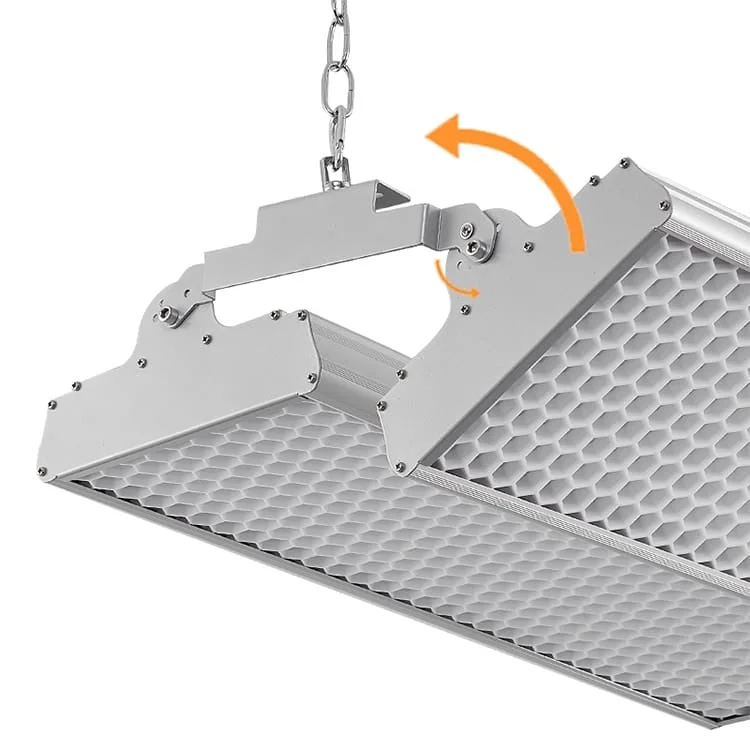

Choisissez la fixation murale, en surface ou suspendue admise par la référence. Consultez son schéma avant de préparer les ancrages.

Points à préciser pour la commande

Pour le luminaire industriel, demandez la plage thermique admissible de l’ensemble avec son driver. Tenez compte de la température près de la toiture, qui peut différer de celle mesurée au sol.

Transmettez à l’installateur le courant d’appel déclaré du driver afin qu’il puisse définir le circuit et le nombre d’unités raccordées.

Vérifiez dans le projet la charge admissible du support, la suspension prévue et l’accès pour l’entretien. Réalisez l’ancrage et le raccordement conformément à la notice de la référence.

Quelles dimensions vérifier avant la commande ?

En remplacement, fournissez les dimensions de l’appareil existant sans les déduire d’une puissance similaire. Vérifiez aussi les ancrages, les entrées de câble et les composants externes. Pour HOYUWO-HB-6020L-06, le plan indique L600*W200mm. Comparez ces données au support et à la version demandée, car d’autres variantes peuvent avoir des mesures différentes.

La hauteur du bâtiment suffit-elle pour choisir ce luminaire industriel ?

Reportez sur le plan les machines, rayonnages et surfaces de travail. Ces informations permettent de vérifier la photométrie avant de fixer la puissance et le nombre de luminaires.

L’éclairage de secours équivaut-il au fonctionnement normal ?

En présence d’une fonction de secours, nous distinguerons ses performances de celles du fonctionnement normal : batterie, autonomie et flux lumineux ou puissance disponibles dans ce mode. La valeur nominale du luminaire ne permet pas de définir son fonctionnement de secours.

Quel système de variation faut-il commander ?

Pour intégrer la variation à l’installation, nous choisirons le driver et son protocole en même temps que le système de commande. La commande précisera la combinaison compatible avec cette référence.
