Suspensions UFO IP65 pour montage en hauteur

Référence	Puissance	Dimensions	Flux lumineux	Comparaison indicative	Fiche technique
HOYUWO-HB-70WB	70W±5%	Ø250*H105mm	10000-10500lm	Lampe aux halogénures métalliques de 200 watts	Demander la fiche
HOYUWO-HB-100WB	100W±5%	Ø250*H105mm	14000-15000lm	Lampe aux halogénures métalliques de 250 watts	Demander la fiche
HOYUWO-HB-150WB	150W±5%	Ø300*H110mm	22000-24000lm	Lampe aux halogénures métalliques de 400 watts	Demander la fiche
HOYUWO-HB-200WB	200W±5%	Ø350*H113mm	28000-30000lm	Lampe aux halogénures métalliques de 750 watts	Demander la fiche
HOYUWO-HB-240WB	240W±5%	Ø400*H115mm	27000-30000lm	Lampe aux halogénures métalliques de 1000 watts	Demander la fiche

• Secours avec autonomies indiquées de 1 ou 2 heures
• Variation : PWM/0-10V/DALI

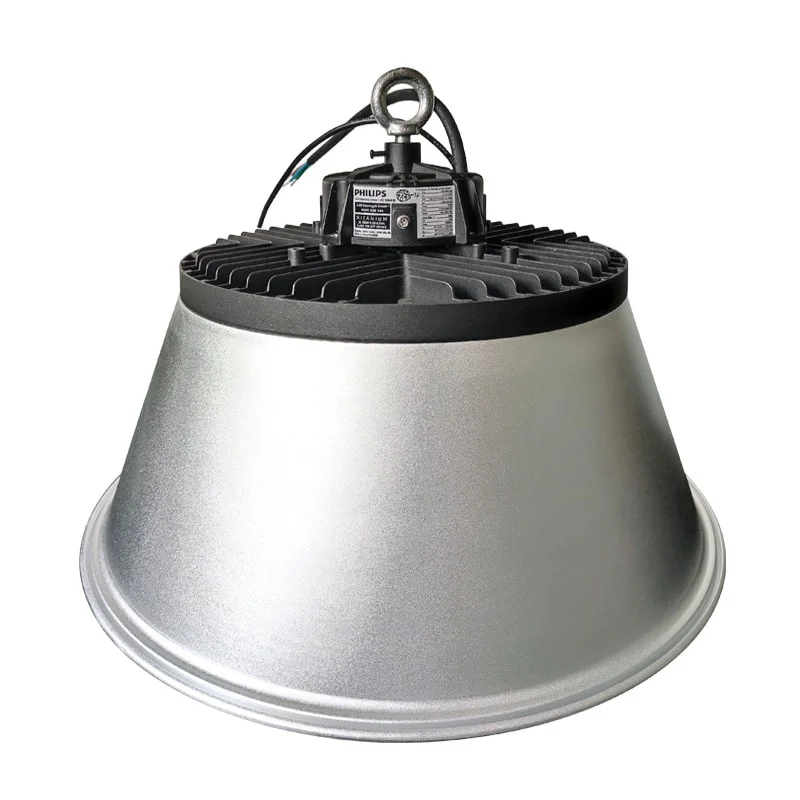

• Réflecteurs en aluminium

Pour un bâtiment industriel, un atelier, un entrepôt ou une salle de sport, étudiez le corps circulaire d’un luminaire UFO. Adaptez la configuration à l’activité et à l’environnement du lieu.

Pour choisir des luminaires à grande hauteur dans un bâtiment industriel, un atelier ou un entrepôt, repérez les rayonnages et les postes de travail. Ces données permettent d’étudier la distribution optique et le nombre d’appareils.

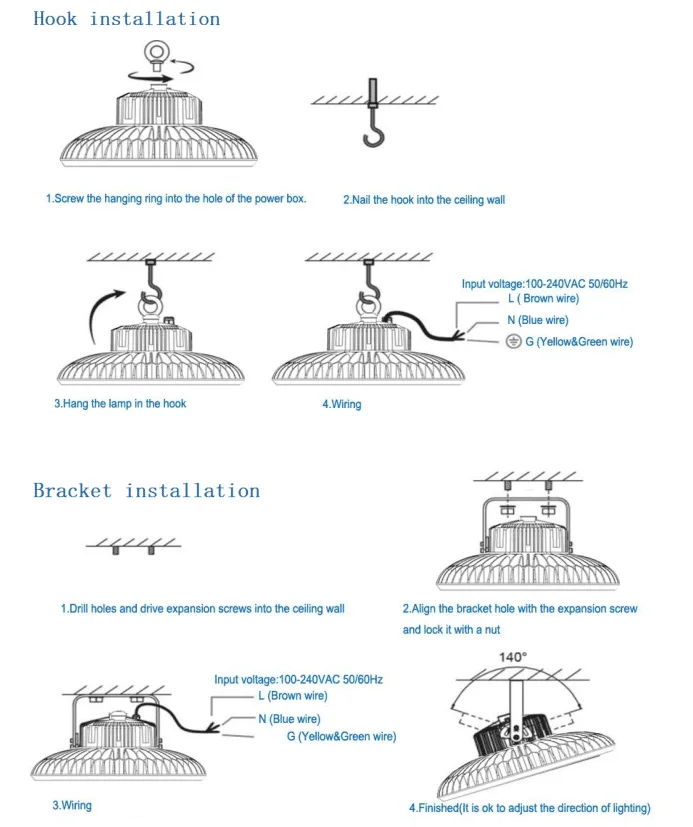

Comparez les deux fixations illustrées au manuel de la référence reçue ; ne considérez pas les deux comme admises sans vérification.

Points à préciser pour la commande

Pour le luminaire industriel, demandez la plage thermique admissible de l’ensemble avec son driver. Tenez compte de la température près de la toiture, qui peut différer de celle mesurée au sol.

Transmettez à l’installateur le courant d’appel déclaré du driver afin qu’il puisse définir le circuit et le nombre d’unités raccordées.

Vérifiez dans le projet la charge admissible du support, la suspension prévue et l’accès pour l’entretien. Réalisez l’ancrage et le raccordement conformément à la notice de la référence.

Q : Comment définir la distance entre vos luminaires UFO ?

R : Pour déterminer l’espacement, il faut davantage de données que la hauteur seule. Considérez les valeurs suivantes comme des exemples du catalogue et effectuez le calcul avec la photométrie du modèle.

• Exemple du catalogue : espacement de 12 pieds pour une hauteur de 15 pieds ; à vérifier pour le projet précis.
• Exemple du catalogue : hauteur de 20 pieds et espacement de 15 pieds ; à vérifier pour le projet précis.
• Exemple du catalogue : hauteur de 30 pieds et espacement de 20 à 25 pieds ; à vérifier pour le projet précis.

Consultez les critères de choix d’un luminaire industriel LED.

Q : Quel flux choisir pour votre luminaire ? Utilisez le tableau uniquement comme indication et calculez le résultat avec la géométrie, la tâche et l’optique.

Hauteur du plafond	Flux indicatif du luminaire UFO
10-15ft	10000-15000lm
15-20ft	16000-20000lm
25-35ft	33000-40000lm

Q : Comment reconnaître un luminaire industriel de type UFO ?

R : Il possède un corps circulaire conçu pour une pose en hauteur dans les espaces commerciaux ou industriels.

Quelles dimensions vérifier avant la commande ?

Si vous remplacez un appareil, communiquez ses dimensions sans les déduire d’une puissance similaire. Vérifiez également la position des fixations, des entrées de câble et des composants extérieurs. Pour HOYUWO-HB-70WB, le plan indique Ø250*H105mm. Comparez ces informations au support et à la version demandée, car les dimensions peuvent varier d’une variante à l’autre.

La hauteur du bâtiment suffit-elle pour choisir ce luminaire industriel ?

Prévoyez la maintenance, la température sous toiture et une commande compatible avec les horaires d’occupation. Calculez les zones d’ombre et l’uniformité avec la photométrie de la référence. Avant de choisir le nombre et la puissance, vérifiez la distribution de l’optique. Intégrez les machines ou rayonnages et leur disposition au plan de travail.

L’éclairage de secours équivaut-il au fonctionnement normal ?

Vérifiez l’aptitude à l’éclairage de sécurité dans le cadre du projet ; la présence d’une batterie ne suffit pas à l’établir. Demandez le schéma de fonctionnement et les conditions justifiant l’autonomie annoncée. Distinguez cette évaluation de la puissance nominale en fonctionnement normal. Précisez la batterie, la durée et le flux ou la puissance disponibles en mode secours.

Quel système de variation faut-il commander ?

Pour intégrer la variation à l’installation, nous choisirons le driver et son protocole en même temps que le système de commande. La commande précisera la combinaison compatible avec cette référence.
