Suspensions industrielles avec détection radar
Vérifiez la détection et les économies dans les conditions réelles du bâtiment ou du poste de travail. Pour configurer le fonctionnement, il faut connaître les sensibilités et temporisations disponibles. En veille, les niveaux peuvent être de 20%-30% selon la version. Le détecteur radar active le luminaire à 100% lorsqu’un mouvement est détecté.
- Tension d’entrée : 120-265VAC 50/60Hz
- Facteur de puissance : >0.95
- Détecteur de mouvement : radar à micro-ondes de série, PIR en option
- Portée du détecteur : 10-16 mètres
- Angle de détection : 120°
- Durée de vie : 50000 heures
- Installation : suspension sur crochet ou surface avec supports.
- Conformité déclarée : CE et RoHS
- Indice de protection: IP65 résistant à l’eau
- Matériaux : corps en aluminium moulé et lentille en PC
- Angle de faisceau : 90/120°
- Température de couleur : 3000K/4000K/6500K
- CRI: >70 o 80
| Référence | Puissance | Dimensions | Flux lumineux | Portée du détecteur de mouvement | Fiche technique |
|---|---|---|---|---|---|
| HOYUWO-HB-100WB-02 | 100W±5% | Ø255*H150mm | 15000-16000lm | 10-15 mètres | Demander la fiche |
| HOYUWO-HB-150WB-02 | 150W±5% | Ø300*H156mm | 22500-24000lm | 10-15 mètres | Demander la fiche |
| HOYUWO-HB-200WB-02 | 200W±5% | Ø355*H161mm | 30000-32000lm | 10-15 mètres | Demander la fiche |
Pour choisir des luminaires à grande hauteur dans un bâtiment industriel, un atelier ou un entrepôt, repérez les rayonnages et les postes de travail. Ces données permettent d’étudier la distribution optique et le nombre d’appareils.
Points à préciser pour la commande
Pour évaluer l’aptitude thermique, demandez les limites ambiantes de l’appareil complet, alimentation comprise.
Avant la pose, nous confronterons le dessin technique aux fixations et au schéma électrique. L’installation sera réalisée hors tension, selon la procédure prévue pour le matériel livré.
Comment adapter le détecteur à l’espace d’installation ?
Réalisez un essai sur place pour éviter les déclenchements depuis des locaux voisins ou des zones hors service. Définissez s’il faut détecter les véhicules, les personnes ou les deux et conserver une lumière de veille. Tenez compte des obstacles et de la hauteur, qui peuvent modifier la réponse. Ces données permettront de confirmer la portée, la technologie et les réglages disponibles de la version.
Quelles mesures faut-il contrôler ?
Nous utiliserons le plan du modèle pour vérifier son intégration : dimensions, découpe et fixations, en réservant également le volume nécessaire à l’alimentation.
La hauteur suffit-elle pour faire le choix ?
La hauteur ne constitue pas un critère suffisant : à partir de la photométrie du modèle, vérifiez l’optique, la disposition des tâches et les obstacles présents dans l’espace.
Informations accessibles sur les images

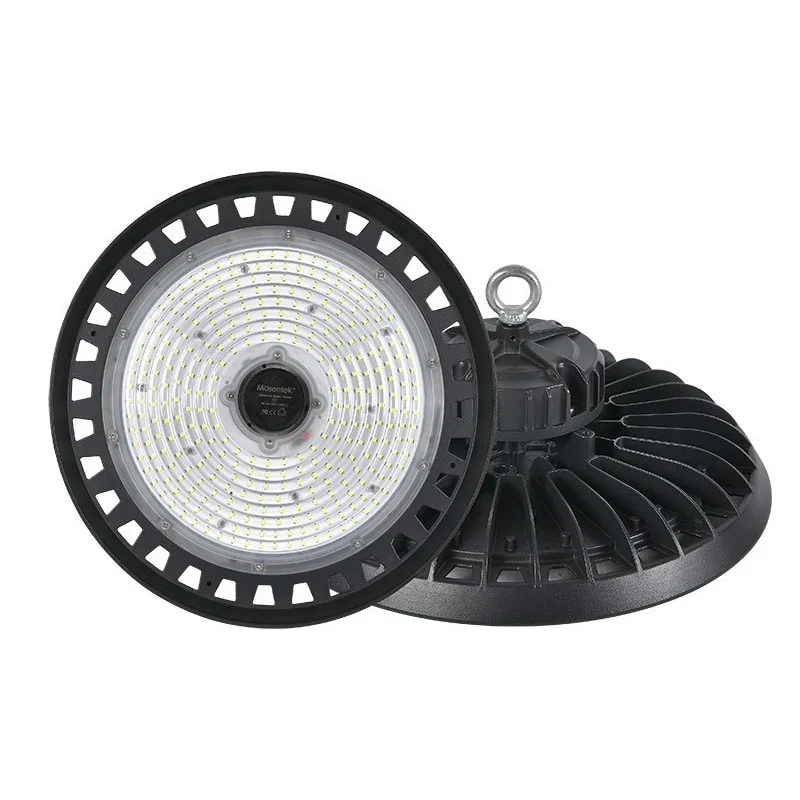

Image 1 · Caractéristiques
- Détecteur de mouvement à micro-ondes

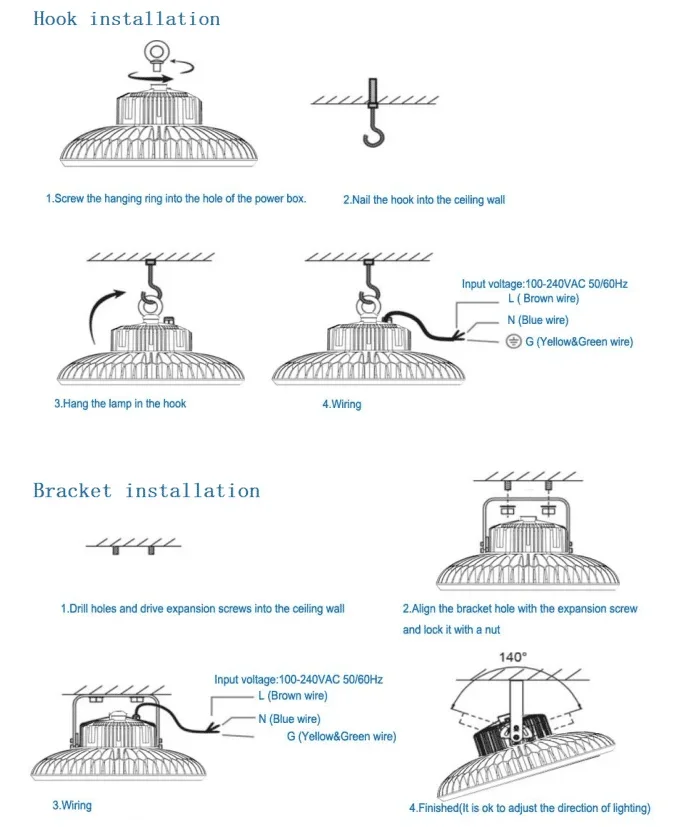

Image 2 · Installation
- Installation sur crochet
- 1. Vissez l’anneau de suspension dans l’ouverture du boîtier d’alimentation.
- 2. Fixez le crochet au plafond.
- Tension d’entrée : 100-240VAC 50/60Hz
- L, câble marron
- N, câble bleu
- G, câble jaune et vert
- 3. Suspendez le luminaire au crochet.
- 4.Cableado
- Installation sur support
- 1. Percez les trous et placez les ancrages à expansion au plafond.
- 2. Alignez l’ouverture du support avec l’ancrage à expansion
- et bloquez-le avec un écrou
- – L, câble marron
- 3.Cableado
- 4. Montage terminé ; réglez la direction de l’éclairage.
