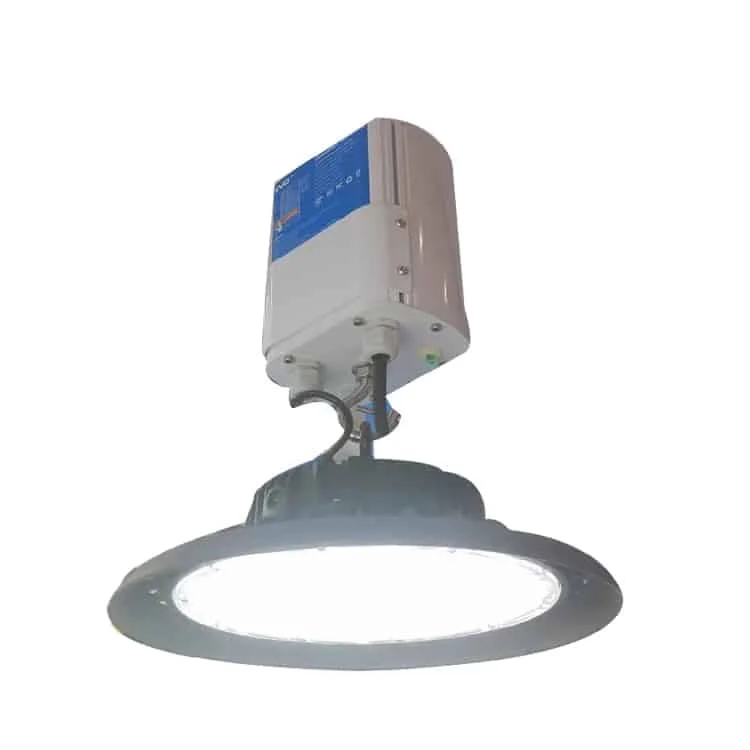

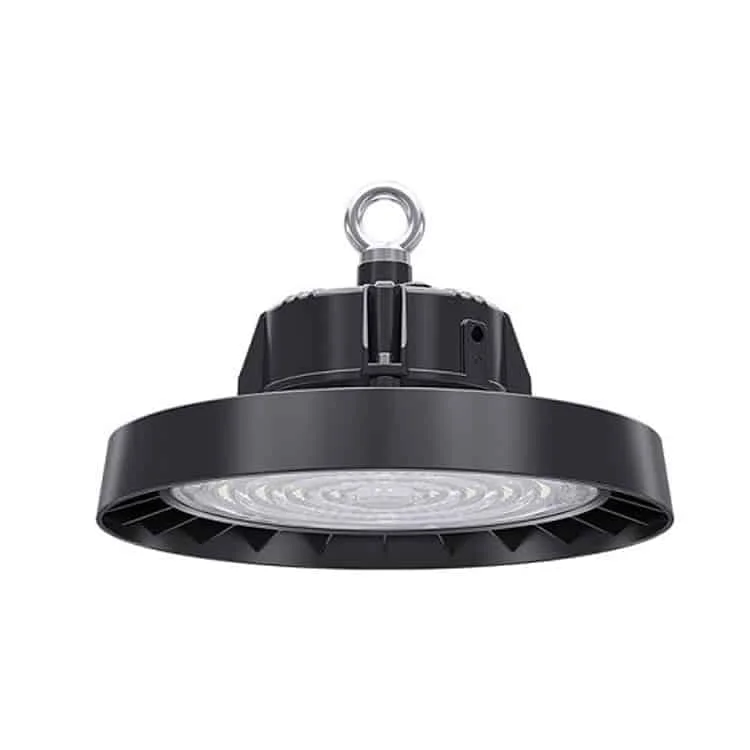

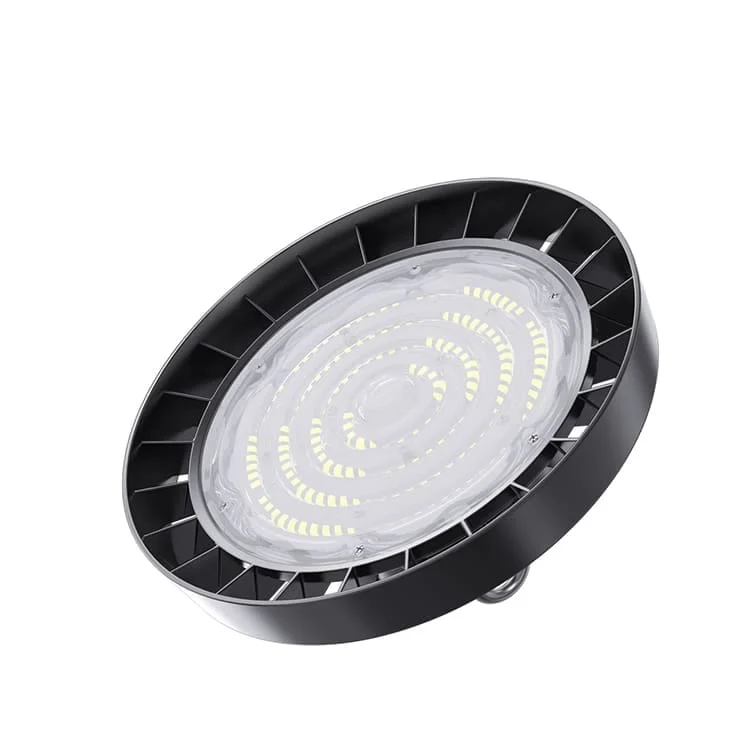

Suspensions série B avec batterie de secours

Référence	Puissance	Dimensions	Flux lumineux	Fonctionnement de secours	Fiche technique
HOYUWO-HB-100WB(EM)	100W±5%	Ø248*H155mm	15000-16000lm	10W-15W avec autonomie indiquée de 1-3 heures	Demander la fiche
HOYUWO-HB-150WB(EM)	150W±5%	Ø308*H165mm	22500-24000lm	15W-20W avec autonomie indiquée de 1-3 heures	Demander la fiche
HOYUWO-HB-200WB(EM)	200W±5%	Ø360*H175mm	30000-32000lm	30W avec autonomie indiquée de 1-3 heures	Demander la fiche

• Variation : PWM/0-10V/DALI
• Options d’alimentation : DC12V/24V/36V/48V.
• détecteur de mouvement

• éclairage d’entrepôt
• Éclairage de gare ferroviaire
• Éclairage de supermarchés

Pour choisir des luminaires à grande hauteur dans un bâtiment industriel, un atelier ou un entrepôt, repérez les rayonnages et les postes de travail. Ces données permettent d’étudier la distribution optique et le nombre d’appareils.

Choisissez des chaînes en acier pour suspendre le luminaire ou des équerres pour une fixation en saillie.

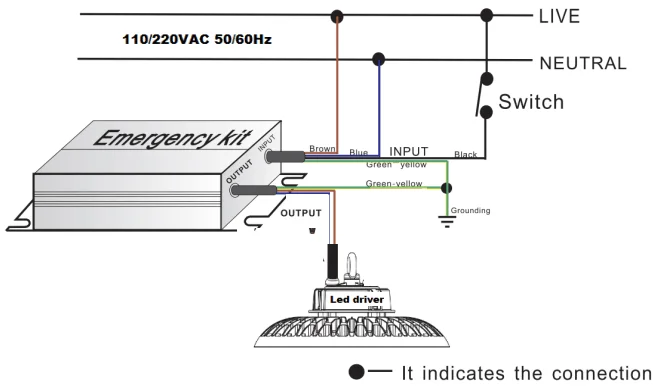

Consultez le raccordement du luminaire équipé d’une batterie de secours :

Points à préciser pour la commande

Pour le luminaire industriel, demandez la plage thermique admissible de l’ensemble avec son driver. Tenez compte de la température près de la toiture, qui peut différer de celle mesurée au sol.

Transmettez à l’installateur le courant d’appel déclaré du driver afin qu’il puisse définir le circuit et le nombre d’unités raccordées.

Vérifiez dans le projet la charge admissible du support, la suspension prévue et l’accès pour l’entretien. Réalisez l’ancrage et le raccordement conformément à la notice de la référence.

L’éclairage de secours équivaut-il au fonctionnement normal ?

En présence d’une fonction de secours, nous distinguerons ses performances de celles du fonctionnement normal : batterie, autonomie et flux lumineux ou puissance disponibles dans ce mode. La valeur nominale du luminaire ne permet pas de définir son fonctionnement de secours.

Quelles dimensions vérifier avant la commande ?

Pour vérifier l’intégration, comparez le support au plan de HOYUWO-HB-100WB(EM), qui indique Ø248*H155mm. Contrôlez les mesures de la version livrée sans les étendre à toutes les variantes de la famille.

La hauteur du bâtiment suffit-elle pour choisir ce luminaire industriel ?

Reportez sur le plan les machines, rayonnages et surfaces de travail. Ces informations permettent de vérifier la photométrie avant de fixer la puissance et le nombre de luminaires.

Quel système de variation faut-il commander ?

Pour intégrer la variation à l’installation, nous choisirons le driver et son protocole en même temps que le système de commande. La commande précisera la combinaison compatible avec cette référence.
