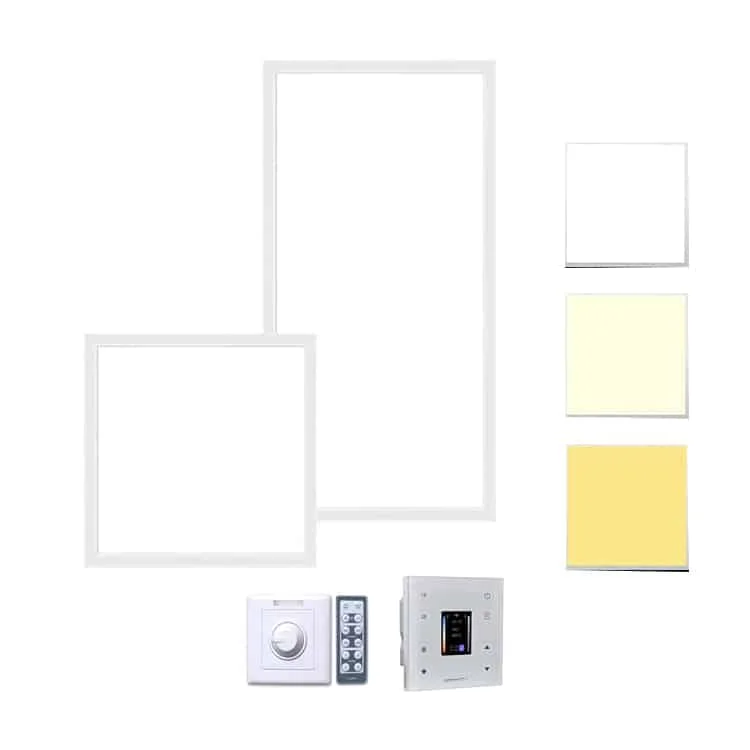

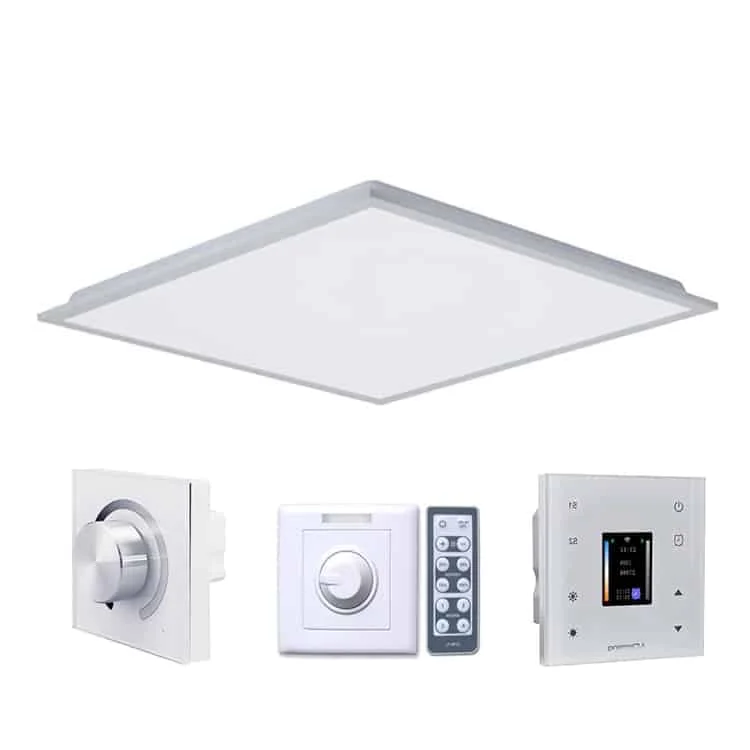

Panneaux LED avec driver à variation et option 3CCT

Pour coordonner la commande d’un bureau, d’un établissement de santé ou d’un hôtel, confirmez la commande, le protocole et le driver fournis avec ces panneaux LED rétroéclairés. Vous pouvez choisir la coupure de phase TRIAC, 0-10V ou DALI. Les versions 0-10V et DALI proposent des alternatives à blanc fixe ou une sélection 3CCT de 3000K, 4000K et 6000K.

  • Puissance : 18W 24W 36W 40W 72W
  • Épaisseur : 32mm
  • Commande : variation Triac. Options 0-10V ou DALI
  • Sans scintillement : oui
  • Montage : encastré de série ; clips, pose en saillie et suspension en option
  • Durée de vie : >50000 h
  • Température de fonctionnement : -25℃/+60℃
  • Garantie : 3/5 ans
  • Conformité déclarée : CE et RoHS
  • Quantité minimale de commande : 50 pièces par modèle
  • Driver LED : options Philips/LiFud
  • Facteur de puissance : >0.9
  • Température de couleur : 3000K/4000K-4500K/6000-6500K
Demander un devis

RéférencePuissanceDimensionsFlux lumineuxType de variationFiche technique
HOYUWO-PL3030-18WD (dimmable)18W±5%295*295*32mm1800-2200lmVariation Triac/0-10V/DALI OptionsDemander la fiche
HOYUWO-PL6030-24WD (dimmable)24W±5%595*295*32mm2400-2900lmOptions de variation Triac/0-10V/DALIDemander la fiche
HOYUWO-PL6060-36WD (dimmable)36W±5%595*595*32mm3600-4400lmOptions de variation Triac/0-10V/DALIDemander la fiche
HOYUWO-PL6060-40WD (dimmable)40W±5%595*595*32mm4000-4800lmOptions de variation Triac/0-10V/DALIDemander la fiche
HOYUWO-PL12030-40WD (dimmable)40W±5%1195*295*32mm4000-4800lmOptions de variation Triac/0-10V/DALIDemander la fiche
HOYUWO-PL12060-50WD (dimmable)50W±5%1195*295*32mm5000-6000lmOptions de variation Triac/0-10V/DALIDemander la fiche
HOYUWO-PL12060-72WD (dimmable)72W±5%1195*295*32mm7200-8200lmOptions de variation Triac/0-10V/DALIDemander la fiche

  • Cadre pour panneaux en saillie ou câbles en acier pour panneaux suspendus.
  • Kit de secours : 30% de la puissance et autonomie de 1, 2 ou 3 heures, selon la version.

Points à préciser pour la commande

Évaluez l’éblouissement avec les hauteurs, positions et zones de travail réelles du projet. Demandez un calcul spécifique, car la valeur du catalogue ne prouve pas le comportement dans votre installation.

Pour évaluer la durée publiée, demandez la température d’essai et le critère de maintien du flux.

Pour les salles de classe, bureaux ou commerces, coordonnez le panneau avec la trame du plafond. Vérifiez la distribution et l’éblouissement sur les postes pour définir l’éclairage général.

  • La version encastrée est standard : elle se pose dans le plafond pour une installation simple.
  • La pose suspendue est disponible, mais les câbles en acier doivent être commandés séparément.
  • La pose en saillie est possible avec les accessoires supplémentaires du cadre.
  • Une pose par clips à ressort est proposée. Précisez ce besoin dans la demande de devis.

Vérifiez que la structure du plafond accepte la solution d’appui, de suspension ou de pose en saillie du modèle. Réservez aussi l’espace pour loger et entretenir le driver.

Quel système de variation faut-il commander ?

Pour intégrer la variation à l’installation, nous choisirons le driver et son protocole en même temps que le système de commande. La commande précisera la combinaison compatible avec cette référence.

Quelles dimensions vérifier avant la commande ?

Pour vérifier l’intégration, comparez le support au plan de HOYUWO-PL3030-18WD (dimmable), qui indique 295*295*32mm. Contrôlez les mesures de la version livrée sans les étendre à toutes les variantes de la famille.

Comment vérifier la compatibilité avec le faux plafond ?

Comparez les dimensions extérieures du panneau à la trame et à l’appui du plafond. Précisez le cadre ou les accessoires à inclure dans la fourniture pour la pose choisie.

L’éclairage de secours équivaut-il au fonctionnement normal ?

En présence d’une fonction de secours, nous distinguerons ses performances de celles du fonctionnement normal : batterie, autonomie et flux lumineux ou puissance disponibles dans ce mode. La valeur nominale du luminaire ne permet pas de définir son fonctionnement de secours.
