Choisir des panneaux LED : optique, montage et entretien

Pour une installation neuve ou un remplacement, confirmez les performances sur la fiche du produit fourni : formats et puissances des tableaux sont des exemples. Le guide distingue panneaux à éclairage latéral et rétroéclairés et organise l’examen des composants. Au-delà des dimensions et de la lumière nécessaire, examinez matériaux et électronique. Chaque choix de variation, d’optique ou de maintenance se répète sur de nombreuses unités, car les panneaux occupent souvent une part importante du plafond et forment des ensembles de luminaires.

Quels types de panneaux lumineux existe-t-il ?

Vous pouvez classer les panneaux selon plusieurs critères et les combiner en fonction de l’espace à éclairer. Les familles suivantes aident à distinguer les options :

1. Classement selon la position des émetteurs

• Le panneau LED rétroéclairé place les émetteurs derrière le diffuseur. L’espacement des LED et la chambre de mélange influencent l’uniformité. La source cite un format 595*595, 4000lm, une épaisseur supérieure à 45mm et une uniformité au-dessus de 0.9 : ce sont des exemples à vérifier sur la fiche, pas les performances de tout panneau rétroéclairé.
• Panneaux LED à éclairage latéral Ils utilisent une plaque guide pour répartir la lumière des émetteurs périphériques. La source cite des formats 595*595, un flux inférieur à 3000lm, une épaisseur ≤15mm et une uniformité jusqu’à 0.85. Ce ne sont pas des limites universelles : comparez la référence et évitez salissures ou déformations pendant la pose.

2. Classement selon la fixation

• Panneau LED encastrable. Il s’intègre dans l’ouverture ou le module de plafond compatible avec le système d’appui ou de fixation prévu.
• Panneau LED en saillie. Il peut être utilisé en l’absence de logement pour l’encastrement. Certaines références exigent un cadre de saillie séparé, d’autres intègrent leur propre corps de montage.
• Panneau LED suspendu. Il se pose avec un kit de suspension compatible et les ancrages et l’alimentation prévus pour le modèle.

3. Classement selon les fonctions intégrées

• Panneau LED à variation. Il exige un driver à variation compatible avec le module et la commande : n’importe quel driver variable ne convient pas. Parmi les options figurent coupure de phase TRIAC, 0/1-10V et DALI. Consultez cet article pour comparer les solutions de variation TRIAC, 0-10V et DALI.
• panneaux LED étanches. Enveloppe, joints et raccordements doivent correspondre au montage testé. Les indices cités pour les différents panneaux LED étanches sont IP44, IP54, IP65 et IP68. Vérifiez la portée de la protection et les conditions du site : ces indices ne sont pas interchangeables et n’autorisent pas tout usage en milieu humide.

Comment fonctionne un panneau LED ?

Pour distinguer un panneau latéral d’un rétroéclairé, observez la position des émetteurs et le parcours de la lumière jusqu’à la sortie.

Parcours lumineux avec des émetteurs périphériques

Dans la conception latérale, un guide reçoit la lumière des LED du bord et la conduit vers le diffuseur. Le réflecteur récupère une partie de l’émission. Évaluez le système complet : émetteurs, guide, diffuseur et assemblage.

Parcours lumineux avec des émetteurs derrière le diffuseur

Dans un panneau rétroéclairé, vous trouvez diffuseur et corps associés à des rubans ou platines LED ; selon la référence, les lentilles contribuent à répartir l’émission.

Dans cette construction, la lumière atteint directement la surface de sortie sans plaque guide latérale. Le parcours va des puces, à travers les lentilles de distribution et la réflexion sur le fond arrière, jusqu’au diffuseur.

Description et texte de l’image

• rétroéclairé
• Cadre en aluminium
• Plaque diffusante en PS
• Tôle arrière en fer
• Puces LED et lentilles
• Puces LED
• Lentille
• Surface émettrice du panneau LED
• Lumière provenant des LED
• PUCE LED
• L’image identifie des composants EPISTAR : confirmez le module du produit proposé.
• Durée de vie et flux : vérifier la fiche de la référence.
• CADRE
• Luminaire ultramince en aluminium
• DIFFUSEUR
• Transmission lumineuse >90
• Fabriqué en PMMA
• PLAQUE GUIDE DE LUMIÈRE
• Transmission lumineuse élevée
• FEUILLE RÉFLÉCHISSANTE : récupère une partie de la lumière
• FILM DE PROTECTION
• Film de protection
• Fermeture arrière
• feuille réfléchissante
• Dissipation thermique
• Éclairage latéral
• Points d’extraction lumineuse dans la plaque LGP
• Lumière émise par les LED
• Lumière dirigée par les points du guide optique

Consultez également Panneaux LED pour comparer les références. Avant de choisir la pose, vérifiez uniformité et confort de l’unité complète. Les accessoires compatibles permettent encastrement, suspension ou saillie. Émetteurs et optique répartissent la lumière sur un plan : un guide dans la conception latérale ou des LED derrière le diffuseur dans la version rétroéclairée.

Les composants de l’ensemble panneau

1. Structure du cadre. Comparez construction et matériau, qui déterminent rigidité et contribution à la dissipation. Parmi les matériaux cités figurent acier, PC, alliage d’aluminium, A6063 et solutions mixtes plastique-aluminium ; le cadre maintient aussi l’ensemble.

Examinez assemblages, finitions et fixation avec les dimensions et la rigidité nécessaires. N’estimez pas la résistance du cadre à partir du seul prix ou poids.

2. Module émetteur. Évaluez le nombre de puces par rapport au courant de fonctionnement et à l’optique. Le module conditionne non seulement le coût, mais aussi flux, rendu des couleurs et température de couleur.

Compter les émetteurs ne suffit pas à déduire la qualité : il faut connaître distribution, optique et courant de travail. SMD2835 et SMD4014 identifient des boîtiers ; HONGLI, SANAN, SAMSUNG et Lumileds sont des exemples de fournisseurs de composants, sans garantir leur présence dans tous les panneaux HOYUWO LED.

3. Guide optique. Confirmez dans les documents matériau et performances déclarées de la référence ; l’article cite PMMA, MAS et PS. Le guide conduit vers le diffuseur la lumière introduite par la périphérie et travaille avec le réflecteur pour l’exploiter et la répartir uniformément.

Pour un remplacement, adaptez le guide à la conception optique, pas seulement à l’épaisseur : la plage 1,6–3,0 mm décrit des exemples de fabrication. Matériau, formulation et exposition thermique et environnementale influencent le vieillissement. Vous ne pouvez donc attribuer automatiquement deux ans au PS, trois au MAS ou cinq ans de garantie au PMMA.

4. Surface diffusante. Elle peut être en PC, acrylique, PS, PP ou autres matériaux ; formulation et finition influencent transmission et vieillissement. Elle répartit l’émission et rend les points LED moins visibles, sans ordre universel des prix entre matériaux.

Un panneau rétroéclairé peut demander une forme de diffuseur différente de celle d’un panneau latéral. Pour le choix, considérez rigidité et mélange lumineux au-delà des épaisseurs d’exemple de 0,8–1,2 mm. Ne remplacez pas la fiche du composant par des transmissions génériques comme 92%, 88% et 80% : grade du matériau et finition conditionnent cette valeur et le vieillissement.

5. Feuille réfléchissante. Cet élément peut se trouver derrière le guide, souvent cité sous le nom RW250 ; il récupère la lumière résiduelle et en améliore l’utilisation.

6. Fermeture arrière. Vérifiez géométrie et épaisseur de la référence. Elle peut être métallique avec finition réfléchissante et participe au support du panneau, à la gestion thermique et au comportement optique.

Pour étudier la modulation, utilisez un essai adapté à l’usage prévu ; ni le prix ni une photo de téléphone n’attestent isolation et protections. Vérifiez ces données dans les documents du driver avec courant, plage de tension, variation et conditions ambiantes compatibles avec le panneau.

8. Accessoires de fixation. Choisissez des supports ou suspensions prévus pour le luminaire et pour le plafond qui les reçoit.

Applications du panneau LED

Les panneaux peuvent s’intégrer dans des contextes variés lorsque distribution, consommation et apparence répondent au projet. Parmi les usages fréquents :

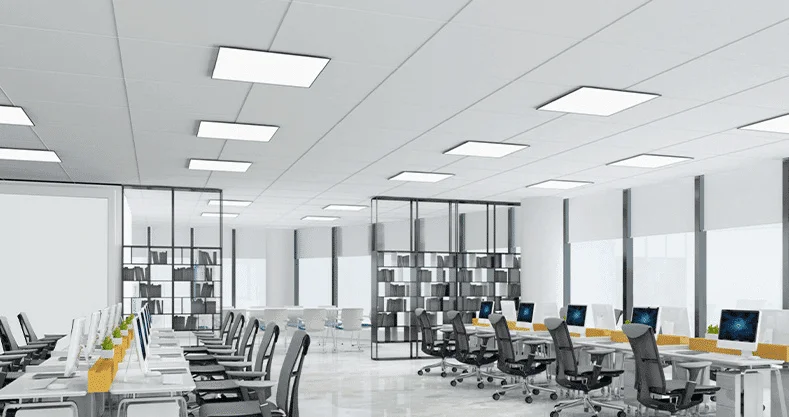

• Plafonds, notamment en remplacement de luminaires fluorescents à grille ;
• Murs, si la référence autorise cette pose ;
• Intégration décorative compatible avec la dissipation et l’accès à l’appareil ;
• Autres logements expressément admis par le fabricant.

Cette solution se rencontre dans les bureaux et commerces, établissements scolaires et de santé, logements ou parkings. La présence du même format ne signifie pas que tous ces espaces exigent des performances identiques.

Quelles puissances et dimensions pour les panneaux LED ?

Avant de commander, comparez fiche dimensionnelle et lumineuse au projet. Formats et puissances du tableau sont uniquement des exemples.

Dimensions	300×300mm (ftx1ft)	600x300mm(panneau LED 1×2 )	600x600mm(2×2 pieds)	1200x300mm (4ftx1ft)	1200x600mm (4ft x 2ft)
Puissance	18W 20W 24W	24W 30W	30W 36W 40W 45W 48W 60W	30W 36W 40W 45W 48W	50W 60W 80W 96W 120W

Note 1 : n’attribuez pas une puissance supérieure à tout panneau rétroéclairé de même taille ; vérifiez si la référence précise le permet.

Note 2 : vérifiez conditions de fabrication et disponibilité lorsque le projet demande 1200x150mm, 1200x200mm ou 1200x1200mm.

Comment installer les panneaux LED ?

Consultez le schéma des étapes ou le guide disponible pour ces 4 modes de fixation au plafond :

Intégration dans un plafond modulaire

Avant l’intervention, vérifiez la fonction de chaque élément du plafond pour éviter un retrait ou une modification inappropriés. Installez hors tension selon le schéma et les conditions du fabricant ; contrôlez également appuis, dimensions et accès au driver.

Fixation par suspension

Réglez hauteur et alimentation selon les instructions du fabricant et vérifiez fixations et répartition du kit compatible. La pose illustrée présente 4 câbles reliés à 4 points de suspension.

Fixation par cadre extérieur

Consultez la notice du kit pour les raccordements et la séquence de pose. Dans l’exemple, le panneau est inséré après fixation de 3 côtés du cadre de saillie, puis le côté resté ouvert est fermé.

Fixation par éléments élastiques

Vérifiez l’ouverture et les instructions spécifiques avant la pose. Sur certains petits panneaux, la fixation ressemble à celle d’un Downlight LED encastrable.

Marché des panneaux LED

Les besoins qui motivent l’achat de panneaux

Pour évaluer les possibilités commerciales, analysez projets et marché visé. Rénovations, constructions neuves et besoin d’améliorer commande et consommation peuvent soutenir la demande, mais une prévision mondiale sans source ni méthode identifiables ne permet pas de calculer les ventes.

Dans la comparaison des offres, accordez autant d’importance à l’intégration au plafond qu’aux watts nominaux. Exigez une proposition précisant disponibilité, assistance et performances vérifiables.

Facteurs de développement du marché

• Efficacité et commande : évaluez les besoins de renouvellement, de variation et de gestion de chaque projet.
• Développement du produit : comparez profils, commandes intégrées, rendu des couleurs et maintenance à partir des données de la référence.
• Rénovations et installations neuves : étudiez la demande des espaces commerciaux, résidentiels et institutionnels visés par l’offre.

Pistes pour les entreprises

Domaine de travail	Points à préciser dans l’offre
Commande	Compatibilité de la variation, des capteurs et de la gestion : vérifier les fonctions de la référence.
Application	Besoins des bureaux, établissements scolaires, commerces ou autres espaces : ne pas transposer une solution sans réexaminer le projet.
Conception et service	Intégration au plafond, uniformité, maîtrise de l’éblouissement, accès au driver et disponibilité des pièces de rechange.

Comment choisir un panneau lumineux de plafond ?

Pour choisir un panneau LED adapté, comparez les besoins de l’installation aux paramètres suivants :

Comparez maintenance, encombrement, distribution et flux avant de choisir la disposition des émetteurs. Un panneau latéral peut être mince ; le rétroéclairé supprime le guide latéral, mais n’est pas pour autant exempt de jaunissement ou de défaut d’uniformité. Aucune construction ne définit à elle seule une qualité fixe.

Formats et consommation : pour cuisines, salles de bains, espaces d’étude ou séjours, envisagez de petits appareils de faible puissance si le calcul le permet. Parmi les dimensions citées figurent 1200×300mm, 300×300mm, 300×600mm, 600×600mm et 600×1200mm ; les puissances listées sont 9W, 12W, 18W, 21W, 22W, 24W, 36W, 48W, 72W, 85W et 90W.

Ne calculez pas l’installation uniquement à partir de la surface et de la puissance. Les exemples 300 × 300 mm avec environ 10 W pour 3–8 m² et 300 × 600 mm avec 18–20 W pour 8–15 m² exigent de vérifier hauteur, tâche visuelle, réflectances et distribution avant de déterminer le nombre d’unités.

Pour un commerce, vérifiez distribution et photométrie même avec des formats courants 2×2, 4×1 ou 4×2. Ces dimensions ne définissent ni le flux disponible ni l’éclairement de l’espace.

Distinguez flux, en lm, et efficacité lumineuse, en lm/W. Une efficacité supérieure peut réduire la puissance nécessaire à un même éclairage utile. Les 100–170 lm/W cités concernent des références de produits : vérifiez la valeur du luminaire complet sans l’interpréter comme une limite générale.

Pour estimer les économies, il faut puissance active, heures d’usage et résultat lumineux comparable. Le facteur de puissance rapporte active et apparente à l’entrée AC : il n’indique ni la part d’énergie transformée en lumière ni la durée de vie du panneau.

Sur la fiche, distinguez PF et rendement du driver et recherchez tension et charge utilisées pour l’essai. Le rendement compare puissance de sortie et puissance active d’entrée ; aucune de ces données ne se déduit des watts du luminaire.

Vérifiez l’éblouissement dans l’installation prévue en considérant luminances, géométrie et position d’observation. L’UGR du catalogue provient de conditions de calcul précises et ne doit pas servir à attribuer des effets médicaux au luminaire.

Avant d’interpréter une durée de vie déclarée, demandez conditions thermiques, critère de maintien du flux et couverture de garantie. Diviser 50 000 heures par des journées de 12 heures donne environ 11,4 ans, mais ce calcul n’assure pas cette durée de service.

Demandez essais, compatibilité et garantie de la référence complète. Marque du driver et construction isolée ou non isolée ne suffisent pas à juger le panneau : le fonctionnement dépend aussi des conceptions optique, thermique et mécanique.

Marque	Philips	Osram	LIFUD	EAGLERISE	DONE
Prix	Comparer l’offre	Comparer l’offre	Comparer l’offre	Comparer l’offre	Comparer l’offre
Garantie	Selon référence et conditions	Selon référence et conditions	Selon référence et conditions	Selon référence et conditions	Selon référence et conditions

Fournisseurs d’électronique d’alimentation pour panneaux

Quels défauts de qualité peuvent présenter les panneaux ?.

1. Zones peu lumineuses. Un guide plus épais n’est pas une réparation automatique : 2,0T et 3,0T sont des épaisseurs d’exemple. Dans un panneau latéral, examinez émetteurs, assemblage et système optique avant d’identifier la cause des zones sombres.

2. Changement de couleur en périphérie. Distinguez le vieillissement de l’optique d’une variation chromatique des LED. Réglez les espacements ou remplacez les composants uniquement selon la procédure du fabricant : une modification incompatible peut réduire l’uniformité.

3. Changement de couleur au centre. Pour vérifier si l’altération provient du diffuseur ou du guide, consultez le guide des causes de jaunissement des panneaux LED.

4. Émission irrégulière ou ondulée. Avant de choisir un remplacement, vérifiez température, matériau et pose. Une feuille réfléchissante ou une optique déformée peut produire ces irrégularités, mais le seul symptôme ne suffit pas à en identifier l’origine.

5. Émission intermittente. Examinez d’abord l’ensemble : module, driver, alimentation et compatibilité du variateur. Différentes pannes peuvent provoquer un scintillement ; ne remplacez donc pas des composants à partir de ce seul symptôme.

Préparer un remplacement sans surprise dans le plafond

Mesurez le logement et vérifiez l’appui ou la fixation du panneau existant. Réservez de l’espace pour le driver, ses raccordements et l’extraction. Vous pourrez ainsi comparer les références selon leur intégration réelle, au-delà des dimensions visibles du cadre.

Conserver un échantillon de référence pour les extensions

Pour une installation réalisée par phases, documentez le panneau approuvé et ses finitions. Comparez les unités suivantes à l’échantillon, allumées et éteintes : teinte du cadre, apparence du diffuseur et distribution lumineuse influencent la continuité visuelle.

Recherchez la continuité de l’installation sans confondre une marque de composants ou une durée commerciale avec un résultat garanti. Relevez optique, référence et température de couleur pour les extensions et définissez pièces de rechange et accès au driver. Au-delà des mesures, observez un échantillon au plafond et depuis les postes de travail. Pour une comparaison utile, utilisez le même plan, la même commande et les mêmes horaires dans toutes les offres.
